Сварог TIG 300 P PRO W232 97807 [55/74] Электромагнитное дутье
![Сварог TIG 300 P PRO W232 97807 [55/74] Электромагнитное дутье](/views2/1887878/page55/bg37.png)
55
PRO TIG 300 P
Прямая полярность: электрододержатель (горелка) подсоединен к разъёму «-», а заготов-
ка подсоединена к разъёму «+».
Обратная полярность: заготовка подсоединена к разъёму «-», а электрододержатель (го-
релка) подсоединен к разъёму «+».
Выбирайте способ подключения в зависимости от конкретной ситуации и типа электрода.
Неправильное подключение оборудования может вызвать нестабильность горения дуги, раз-
брызгивание расплавленного металла и прилипание электрода.
Если неизвестна марка электрода и у вас возникли затруднения в выборе
полярности, то учитывайте, что большинству марок электродов рекомен-
дована обратная полярность.

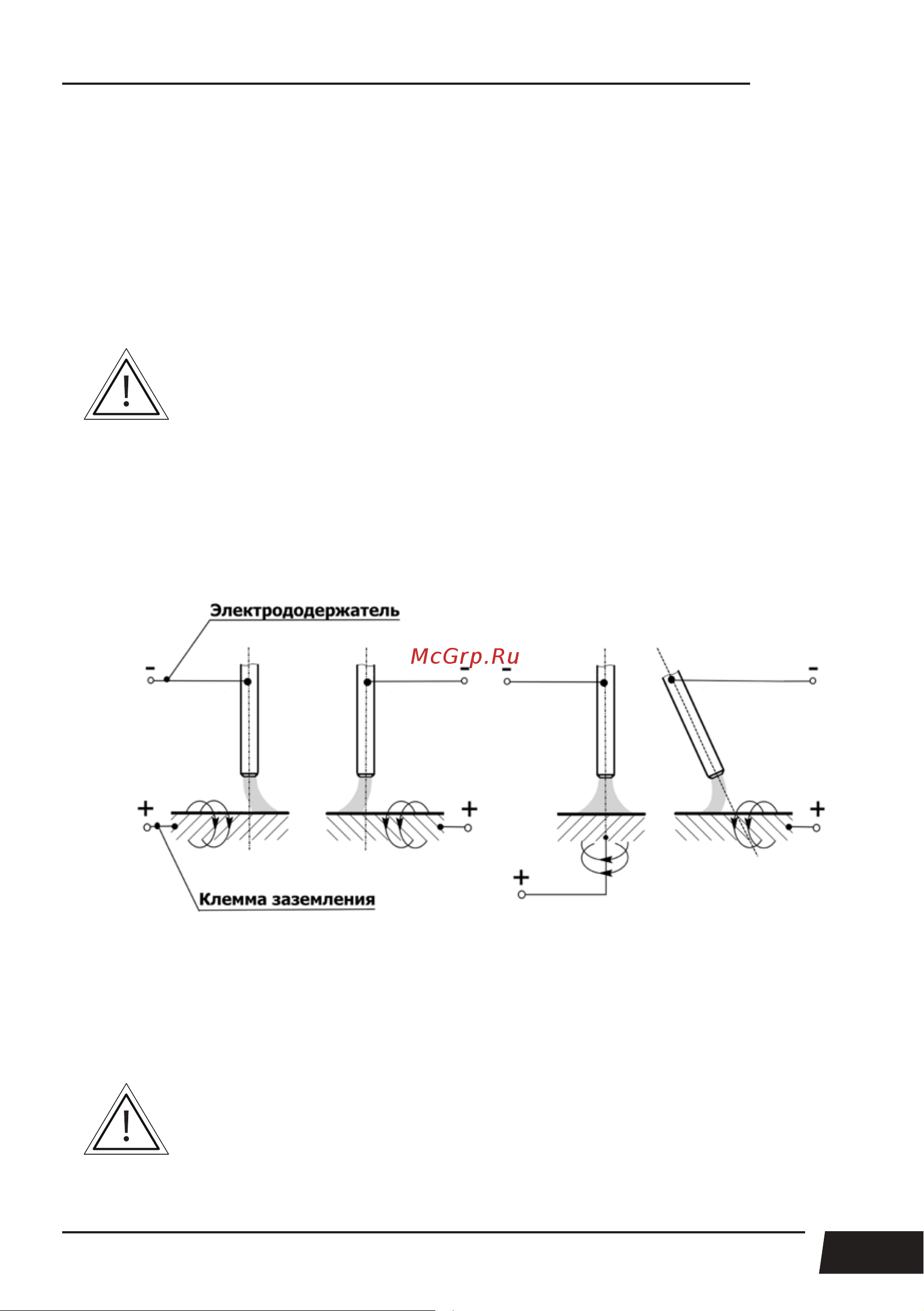

11.3. ЭЛЕКТРОМАГНИТНОЕ ДУТЬЕ
При сварке на постоянном токе также следует учитывать эффект электромагнитного
дутья дуги. Для уменьшения данного фактора следует перемещать место клеммы заземления
либо изменить угол наклона электрода (См. рис. 11.7).
Рис. 11.7. Схема отклонения дуги постоянного тока.
11.4. УВЕЛИЧЕНИЕ ДЛИНЫ СВАРОЧНЫХ КАБЕЛЕЙ
Старайтесь избегать ситуации, когда приходится использовать чрезмерно длинные кабель
электрододержателя и обратный кабель.
Если необходимо увеличить их длину, увеличивайте также и сечения ка-
белей с целью уменьшения падения напряжения на кабелях.
В общем случае, постарайтесь просто пододвинуть источник ближе к зоне сварки для ис-
пользования кабелей 3 – 5 метровой длины.
