9.9. ТЕХНИКА СВАРКИ

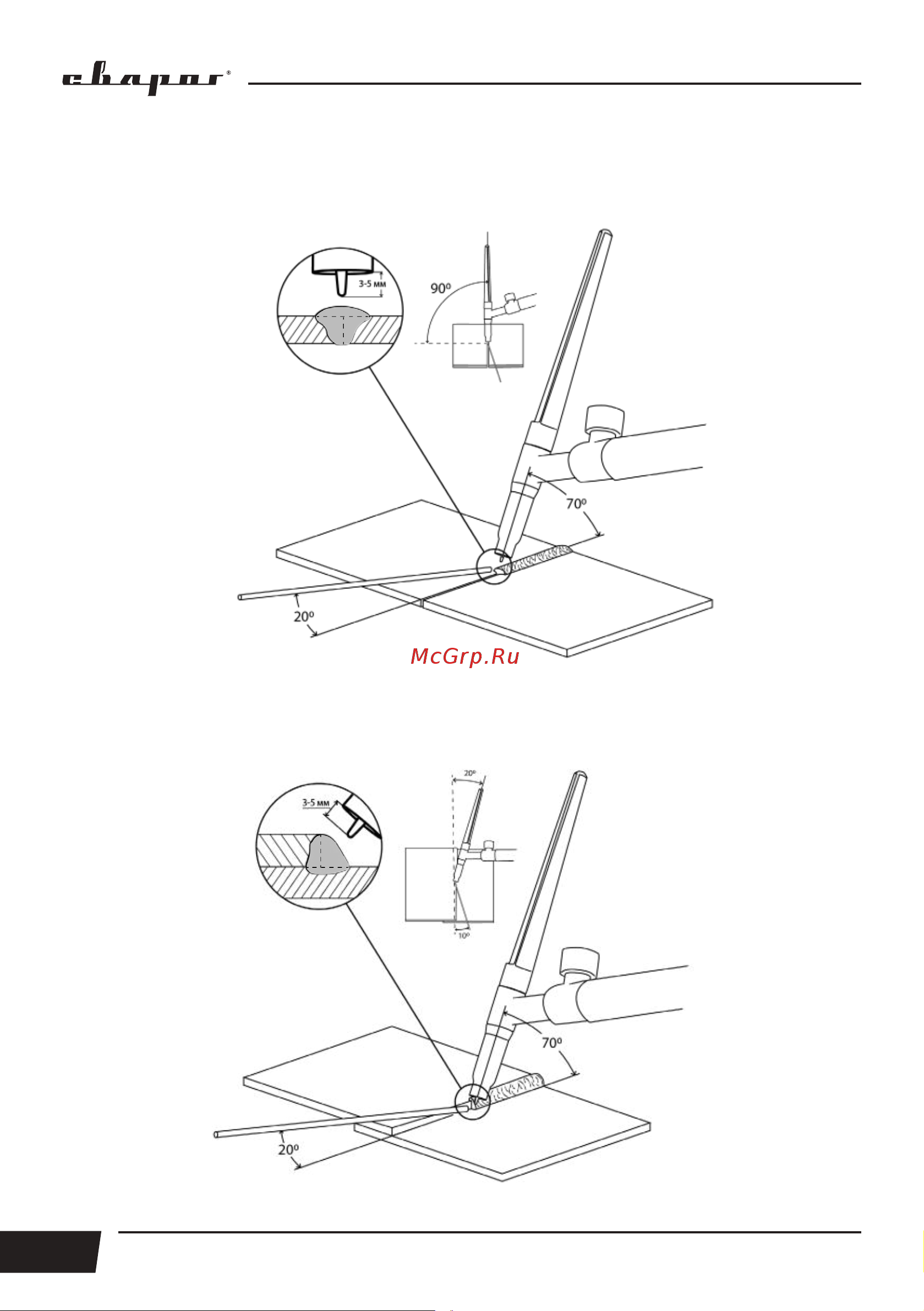

На рисунке 9.16 показан пример выполнения стыкового соединения в нижнем положении
(См. раздел 12 «ВЫБОР РАЗДЕЛКИ КРОМОК»).
Рис. 9.16. Стыковое соединение.
На рисунке 9.17 показан пример выполнения нахлесточного соединения в нижнем поло-
жении (См. раздел 12 «ВЫБОР РАЗДЕЛКИ КРОМОК»).
Рис. 9.17. Нахлесточное соединение.
