61
PRO TIG 300 P

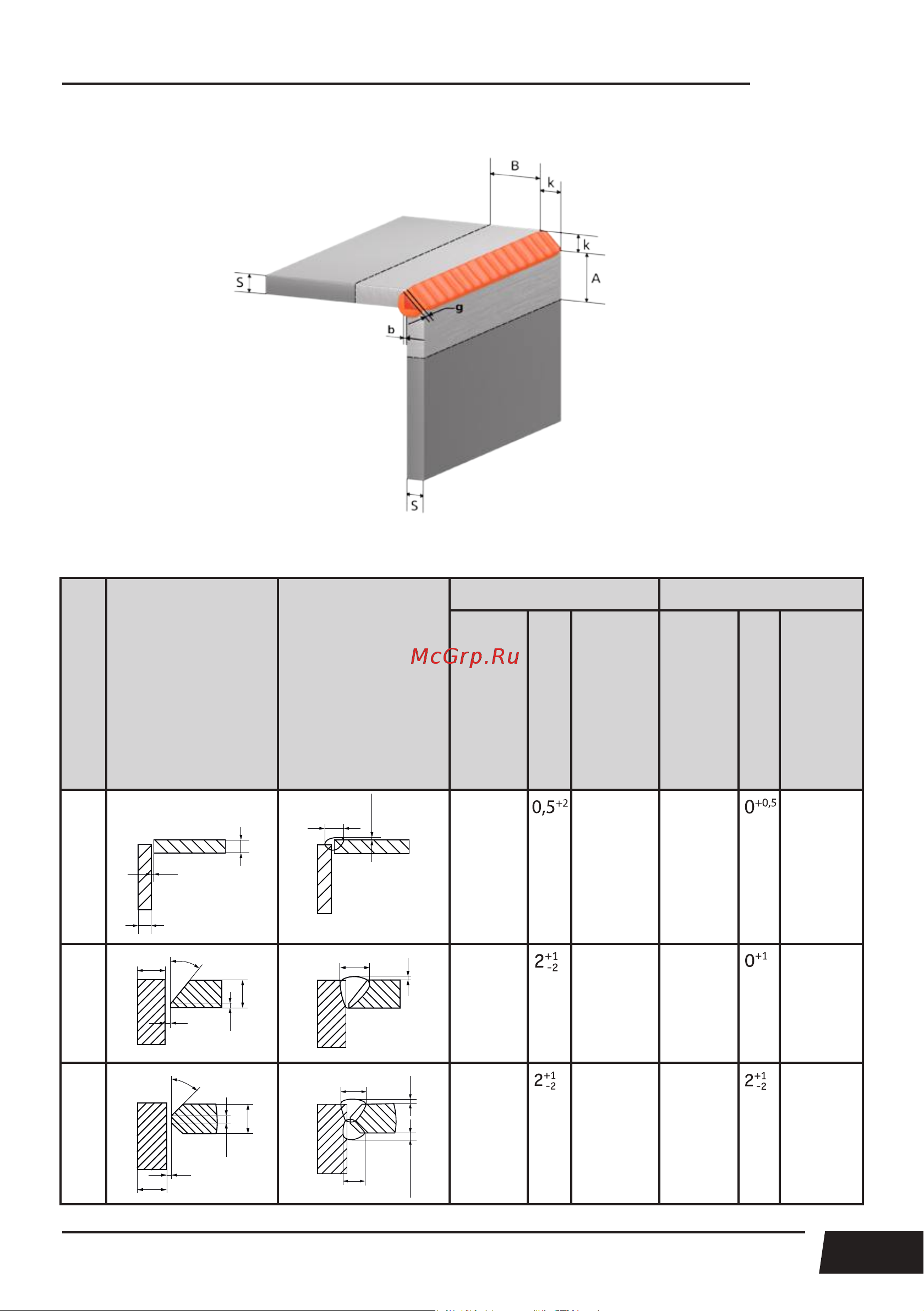

Рис. 12.3. Пример углового соединения.
№
Подготовка
кромок
Сварной шов
Для MMA сварки Для TIG сварки
Толщина свари-
ваемого металла
S, мм
Зазор b, мм
Катет шва k, мм
Толщина свари-
ваемого металла
S, мм
Зазор b, мм
Катет шва k, мм
У4
b
s
s
е
-0,5
+1,3
0,5
1,5-5,0 8,0-10,0 0,8-4,0 3,0-8,0
У6
S
b
1±1
(45±2)°
S
e
g
5,0-14,0 12,0-24,0 4,0-10,0 6,0-16,0
У8
b
S
S
1±1
(45±2)°
g
0,155-0,55
e
e
14 и
более
12 и
более
10 и
более
14 и
более
Содержание
- Tig 300 p w232 1
- Декларация соответствия 3
- Меры безопасности 3
- Общее описание 3
- Общие рекомендации для tig сварки 3
- Описание аппарата 3
- Описание функционирования 3
- Подготовка аппарата к работе для tig сварки 3
- Содержание 3
- Технические характеристики 3
- Указания по использованию руководства по эксплуатации 3
- Выбор разделки кромок свариваемого металла 4
- Коды ошибок 4
- Общие рекомендации для мма сварки 4
- Подготовка аппарата к работе для мма сварки 4
- Проблемы и их решения для tig и mma сварки 4
- Техническое обслуживание 4
- Транспортировка 4
- Устранение неполадок 4
- Хранение 4
- Декларация соответствия 5
- По эксплуатации 5
- Указания по использованию руководства 5
- Общее описание 6
- Дополнительные функции 7
- Общее описание оборудования 7
- Параметры для tig сварки 7
- Параметры для мма сварки 7
- Меры безопасности 8
- Меры безопасности при проведении сварочных работ 8
- Условия эксплуатации аппарата 8
- Меры безопасности при работе с газовыми баллонами 9
- Пожаровзрывобезопасность 9
- Электробезопасность 10
- Электромагнитные поля и помехи 10
- Классификация защиты по ip 11
- Технические характеристики 12
- На рисунке 6 показан вид аппарата спереди и сзади 13
- Описание аппарата 13
- На рисунке 7 показана передняя панель источника питания 14
- Описание функционирования 14
- Pro tig 300 p 15
- Инверторный сварочный аппарат позволяет регулировать полную циклограмму сварки 17
- См рис 7 17
- Циклограмма для tig сварки 17
- Инверторный сварочный аппарат позволяет регулировать полную циклограмму сварки 18
- См рис 7 18
- Циклограмма для мма сварки 18
- Режимы работы сварочной горелкой 2т 4т повтор 20
- Подключение кулера теплообменника 23
- Педаль управления сварочным током 24
- Высокочастотный поджиг дуги 25
- Для tig сварки 26
- Подготовка аппарата к работе 26
- Б в 3 28
- Подключение горелки 28
- Подключение к электрической сети 28
- Аппарата см рис 6 п 29
- Вставьте силовой наконечник горелки в панельную розетку со знаком см рис 6 п 6 на 29
- Передней панели аппарата поверните его до упора по часовой стрелке убедитесь в плотной фиксации соединения 29
- Подключите 9 pin разъём горелки к соответствующему разъёму на передней панели аппа 29
- Подключите разъём подвода газа горелки в соответствующий разъём на передней панели 29
- Рата см рис 8 29
- Регулятор газа 30
- Для tig сварки 31
- Памятка перед началом работы 31
- Аргон ar это инертный газ без цвета вкуса и запаха применяется для защиты сва 32
- Аргонодуговая сварка в инертном газе неплавящимся электродом позволяет сваривать 32
- Есть горелка подключена к разъёму а заготовка подключена к разъёму см рис 9 дуга горит устойчиво обеспечивая хорошее формирование шва см рис 9 32
- Общие рекомендации для tig сварки 32
- Полярность подключения горелки 32
- При аргонодуговой сварке неплавящимся электродом используют прямую полярность то 32
- При обратной полярности устойчивость процесса снижается вольфрамовый электрод пе 32
- Регревается что приводит к необходимости значительно уменьшить сварочный ток 32
- Рочной ванны от атмосферного воздействия для выполнения ответственных конструкций рекомендовано использовать газ высшего сорта или высокой чистоты 32
- Черные нержавеющие разнородные цветные металлы и сплавы основной газ применяе мый при tig сварке это аргон 32
- Pro tig 300 p 33
- Горелки для аргонодуговой сварки 33
- Для работы в tig режиме с аппаратом понадобится предназначенная для этого горелка 33
- Рис 9 горелка для аргонодуговой сварки водяного охлаждения 33
- Рис 9 горелка для аргонодуговой сварки воздушного охлаждения 33
- См рис 9 9 горелка представляет собой узел обеспечивающий передачу тока и защит ного газа от сварочного аппарата к свариваемому изделию 33
- В зависимости от типа горелки и вида сварного соединения можно менять сопла для полу 34
- В таблице представлены наиболее часто используемые позиции 34
- Необходимо поделить 4 на 16 получим 0 25 дюйма 34
- Переведем в мм 1 дюйм 25 4 мм 0 25 х 25 4 6 35 мм другие диаметры определяются аналогично 34
- Пример cопло 4 34
- Расходные материалы для сварочных горелок 34
- Чения шва необходимого качества 34
- Особенности заточки и выпуска вольфрамового 35
- Электрода 35
- Надежная защита зоны сварки газом является одним из критериев получения качествен 37
- Ного сварного соединения защита необходима до полного затвердевания сварочной ванны истечение защитного газа из сварочного сопла может быть неравномерным с наружной сто роны газового потока защитный газ смешивается с кислородом только его внутренняя часть состоит из однородной защитной среды см рис 9 37
- Угол без специальных приспособлений можно выбрать по длине заточки см табл 9 37
- Эффективность газовой защиты 37
- Воздушный карман 38
- Защитный газ 38
- Tig lift 39
- Способы поджига дуги при tig lift сварке 39
- Особенности позиционирования сварочной горелки 41
- Техника сварки 42
- Аргонодуговая сварка в импульсном режиме делает сварочный процесс более контроли 44
- Импульсные режимы для tig сварки 44
- Пример настройки 4 х параметров импульсного режима показан на рисунке 9 1 44
- Режимы сварки с большой частотой импульса рекомендовано производить на небольших 44
- Рис 9 0 выделяемое тепло в импульсном и безымпульсном режимах 44
- Рис 9 1 настройка импульсного режима с частотой 2 гц и 4 гц 44
- Руемым также в этом режиме возможно управлять выделяемым теплом в основной металл см рис 9 0 и получать сварное соединение нужного качества и производительности 44
- Сварка в импульсном режиме может быть как на переменном так и на постоянном токе 44
- Сварка в импульсном режиме производится за счет разницы между пиковым и базовым 44
- Током для импульсного режима используется дополнительные 4 параметра сварки пиковый ток базовый ток частота импульса и заполнение импульса 44
- Толщинах свариваемого металла на рисунке 9 2 показана зависимость частоты импульса и зоны термического влияния на нержавеющей пластине толщиной 1 мм 44
- Режим spot 45
- В зависимости от типа сварных соединений возможно применение следующих видов на 46
- Выбор присадочного прутка вольфрамового 46
- Данные рекомендации носят ознакомительный характер 46
- Не допускается попадание между свариваемыми пластинами грязи и других инородных 46
- Присадочную проволоку следует выбирать максимально приближенную к химическому 46
- Садок см рис 9 5 46
- Составу основного металла 46
- Тел производите точечную сварку на ровных недеформированных пластинах 46
- Электрода и режимов сварки 46
- Ваемый металл см таблицу 9 47
- При выборе вольфрамового электрода следует учитывать его химический состав и свари 47
- Расход присадочного прутка в общих случаях выбирается равным длине сварочного шва 47
- Подготовка аппарата к работе при мма сварке 48
- Памятка перед началом работы для мма сварки 49
- Общие рекомендации для мма сварки 50
- Влияние длины дуги и угла наклона электрода 51
- Диаметра электрода см рис 11 51
- Длина дуги при сварке покрытым электродом считается нормальной в пределах 0 5 1 1 51
- На форму сварочного шва 51
- Ном токе см рис 11 54
- Смена полярности 54
- Существует два способа подключения сварочного оборудования для работы на постоян 54
- Увеличение длины сварочных кабелей 55
- Электромагнитное дутье 55
- Но без поперечных колебаний угол наклона электрода относительно заготовки показан на рисунке 11 56
- Сварку покрытым электродом в нижнем положении без разделки кромок выполняют обыч 56
- Техника сварки 56
- Выбор покрытого электрода и режимов сварки 57
- Зависимость силы сварочного тока от диаметра электрода и толщины свариваемого метал 57
- Ла при сварке в нижнем положении показана в таблице 11 57
- Несколько проходов выбор разделки кромок в зависимости от толщины основного металла смотрите в разделе 12 пример выполнения многопроходной сварки показан на рисунке 11 57
- Сварка больших толщин или многопроходная сварка в нижнем положении выполняется за 57
- Данные рекомендации носят ознакомительный характер 58
- Выбор разделки кромок 59
- Выбор разделки кромок зависит от толщины свариваемого металла и вида соединения 59
- Свариваемого металла 59
- S мм 60
- Ваемого металла 60
- Для mma сварки для tig сварки 60
- Зазор b мм 60
- Катет шва k мм 60
- Подготовка кромок сварной шов 60
- Рис 12 пример таврового соединения 60
- Толщина свари 60
- Pro tig 300 p 61
- S мм 61
- Ваемого металла 61
- Для mma сварки для tig сварки 61
- Зазор b мм 61
- Катет шва k мм 61
- Подготовка кромок сварной шов 61
- Рис 12 пример углового соединения 61
- Толщина свари 61
- Проблемы и их решения для tig и mma сварки 64
- Pro tig 300 p 65
- Данные рекомендации носят ознакомительный характер 65
- Значительно 65
- Проверить уменьшить 65
- Увеличить 65
- Уменьшить 65
- Pro tig 300 p 67
- Данные рекомендации носят ознакомительный характер 67
- Значительно 67
- Проверить уменьшить 67
- Увеличить 67
- Уменьшить 67
- Внимание для выполнения технического обслуживания требуется об ладать профессиональными знаниями в области электрики и знать пра вила техники безопасности специалисты должны иметь допуски к про ведению таких работ 68
- Внимание отключайте аппарат от сети при выполнении любых работ по техническому обслуживанию 68
- Все таки попала внутрь вытрите ее насухо и проверьте изоляцию как в самом соединении так и между разъемом и корпусом 68
- Не допускайте попадания в аппарат капель воды пара и прочих жидкостей если же вода 68
- Общие рекомендации 68
- Следите за чистотой сварочного аппарата удаляйте пыль с корпуса с помощью чистой и 68
- Сухой ветоши 68
- Техническое обслуживание 68
- Внимание ремонт данного сварочного оборудования в случае его поломки может осуществляться только квалифицированным техническим персоналом 69
- Устранение неполадок 69
- Коды ошибок 72
- Хранение 73
- Транспортировка 74
