PRO TIG 300 P

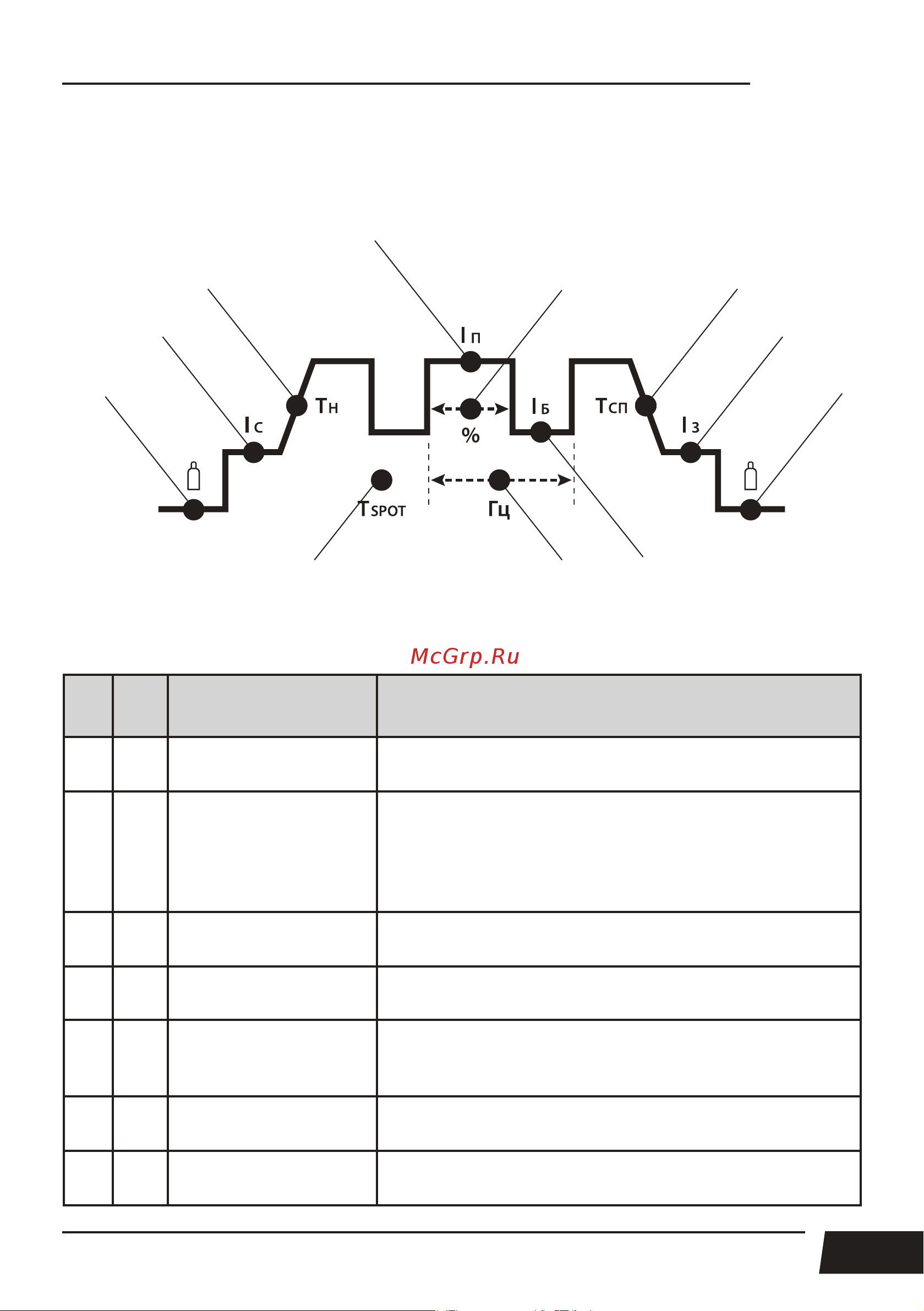

7.1. ЦИКЛОГРАММА ДЛЯ TIG СВАРКИ
Инверторный сварочный аппарат позволяет регулировать полную циклограмму сварки
(См. рис. 7.2).
Рис. 7.2. Циклограмма сварки TIG.
Поз.
Ед.
изм.
Параметры Описание
1
с
Предварительный
продув газа: 0 – 15
Используется до начала сварки, для защиты сварочно-
го шва.
2
А
Начальный
(стартовый) ток:
5 – 300
Стартовый ток меньше основного: для исключения
прожига при начале сварки (тонколистовой металл).
Стартовый ток больше основного: для получение
равномерного соединения при начале сварки (толсто-
листовой металл).
3
с
Время нарастания
тока: 0 – 10
Время перехода от стартового до пикового тока свар-
ки.
4
А Пиковый ток: 5 – 300 В зависимости от толщины основного металла.
5
А Базовый ток: 5 – 300
Используется при TIG сварке в импульсном режиме.
Может регулироваться как вручную так и в пропорци-
ональной зависимости от пикового тока.
6
с
Временя спада тока:
0,5 – 10
Время перехода от пикового до тока завершения.
7
А
Ток завершения:
5 – 300
Применяется в основном для заварки кратера.
1
2
3
4
5
6
7
8
9
10
11
