36

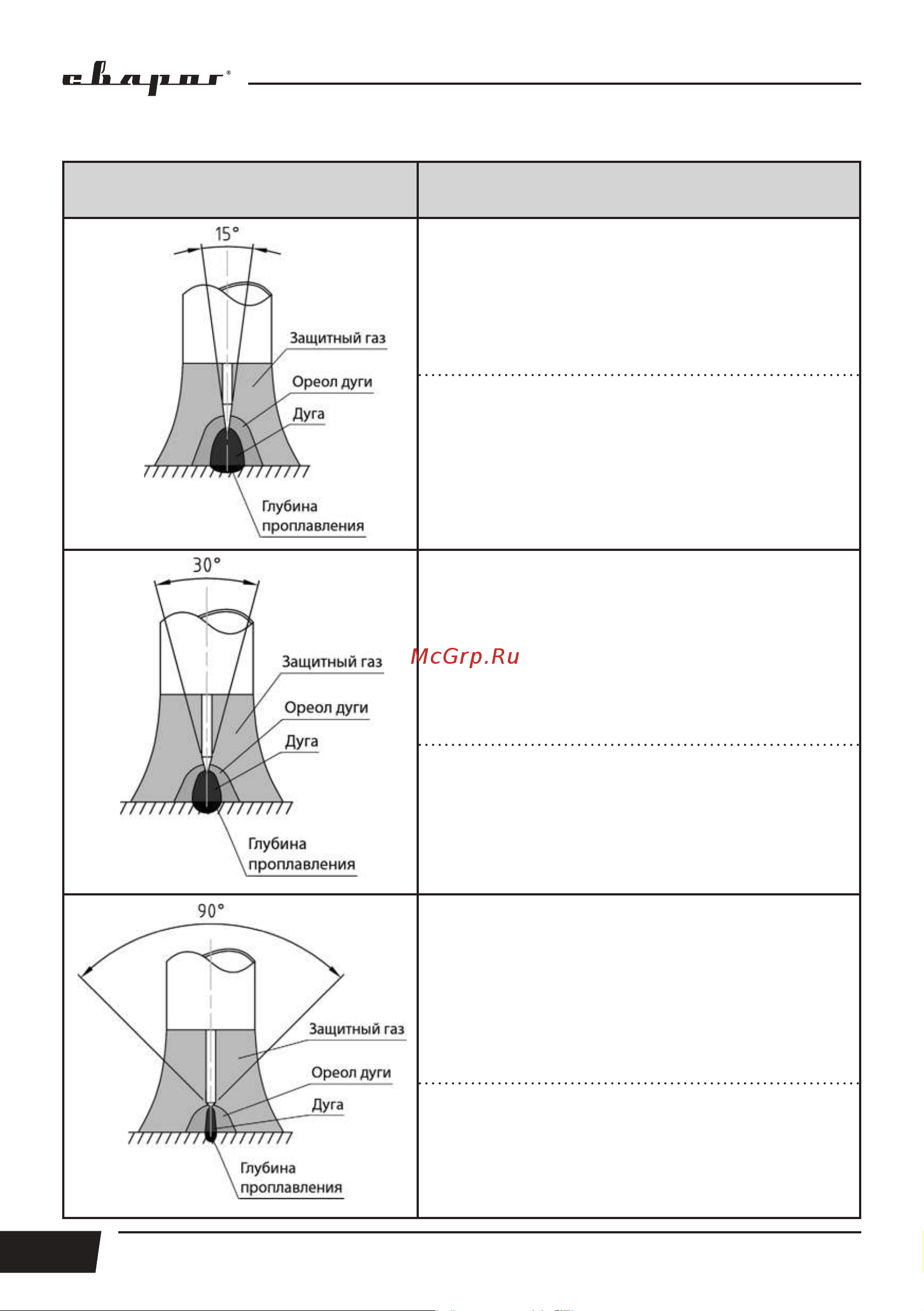

Таблица 9.3. Влияние угла заточки вольфрамового электрода на постоянном токе.
Внешний вид дуги Описание
Широкая дуга, средняя глубина проплавления,
четкий столб дуги, средняя зона термического
влияния.
Используется в большинстве случаев.
Угол заточки может быть в пределах 15 – 30 °.
Узкая дуга, большая глубина проплавления. Необ-
ходимо часто производить заточку вольфрамового
электрода. Большая зона термического влияния.
Угол заточки может быть в пределах 30 – 60 °.
Используется для больших толщин. При сварке
угловых внутренних швов могут быть подрезы.
Узкая дуга, большая глубина проплавления, боль-
шая зона термического влияния. Возможны откло-
нения дуги. Большая зона термического влияния.
Угол заточки может быть в пределах 60 – 90 °.
Используется, когда необходима большая глубина
проплавления.
