21
PRO TIG 300 P
Четырехтактный режим (4Т) рекомендуется использовать при длине сварочных швов
свыше 200 мм (См. рис. 7.7).

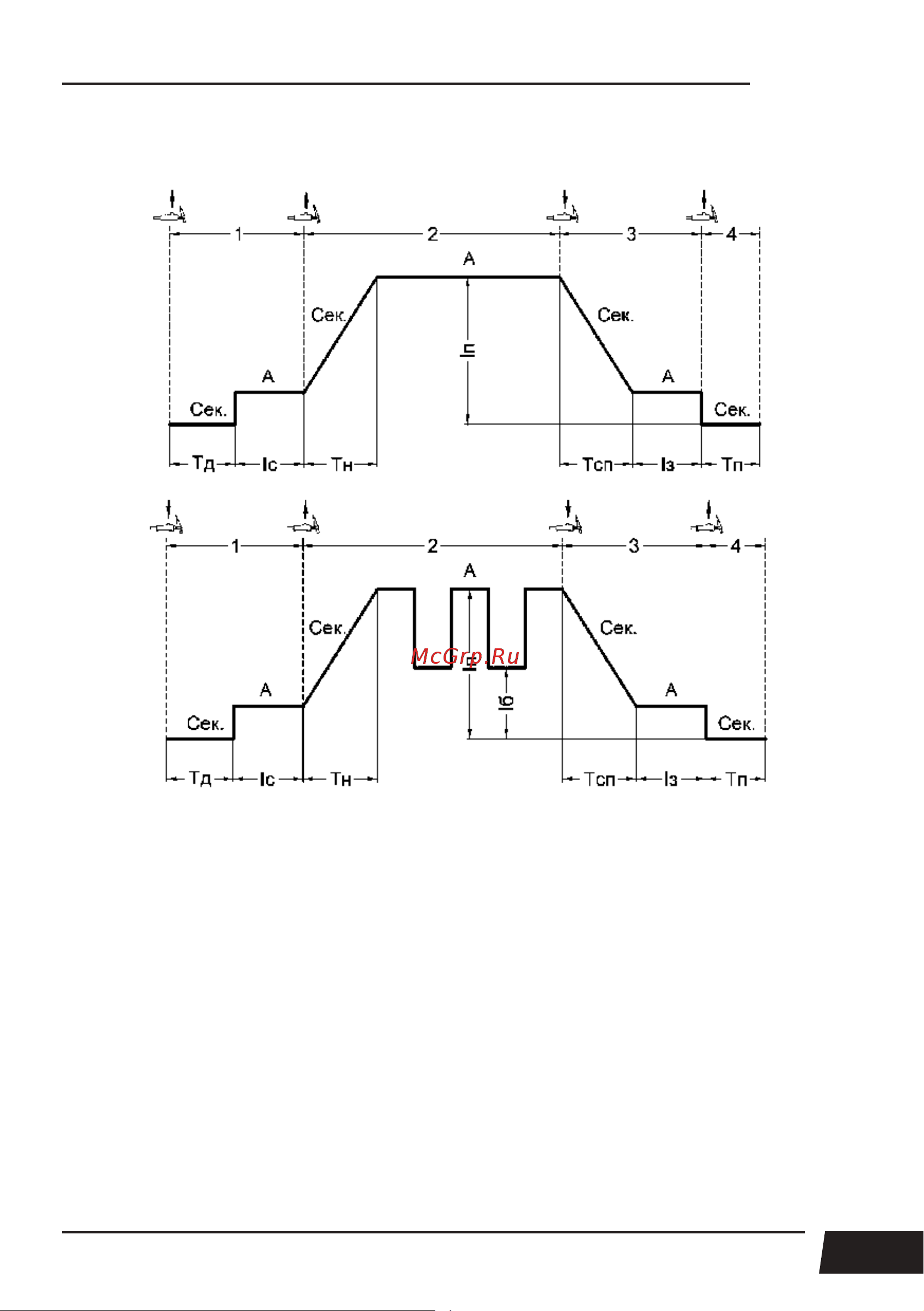

Рис. 7.7. Режим работы аппарата 4T и 4Т в импульсном режиме.
1-й такт:
• Нажмите и удерживайте кнопку сварочной горелки.
• Начнется отсчет установленного времени продува газа до сварки.
• Сработает ВЧ поджиг, возникнет основная дуга.
• Стартовый ток достигнет установленного значения.
2-й такт:
• Отпустите кнопку сварочной горелки.
• За установленное время нарастания основной ток достигнет установленного значения.
3-й такт:
• Нажмите и удерживайте кнопку сварочной горелки.
• За установленное время спада ток завершения достигнет установленного значения.
