63
PRO TIG 300 P

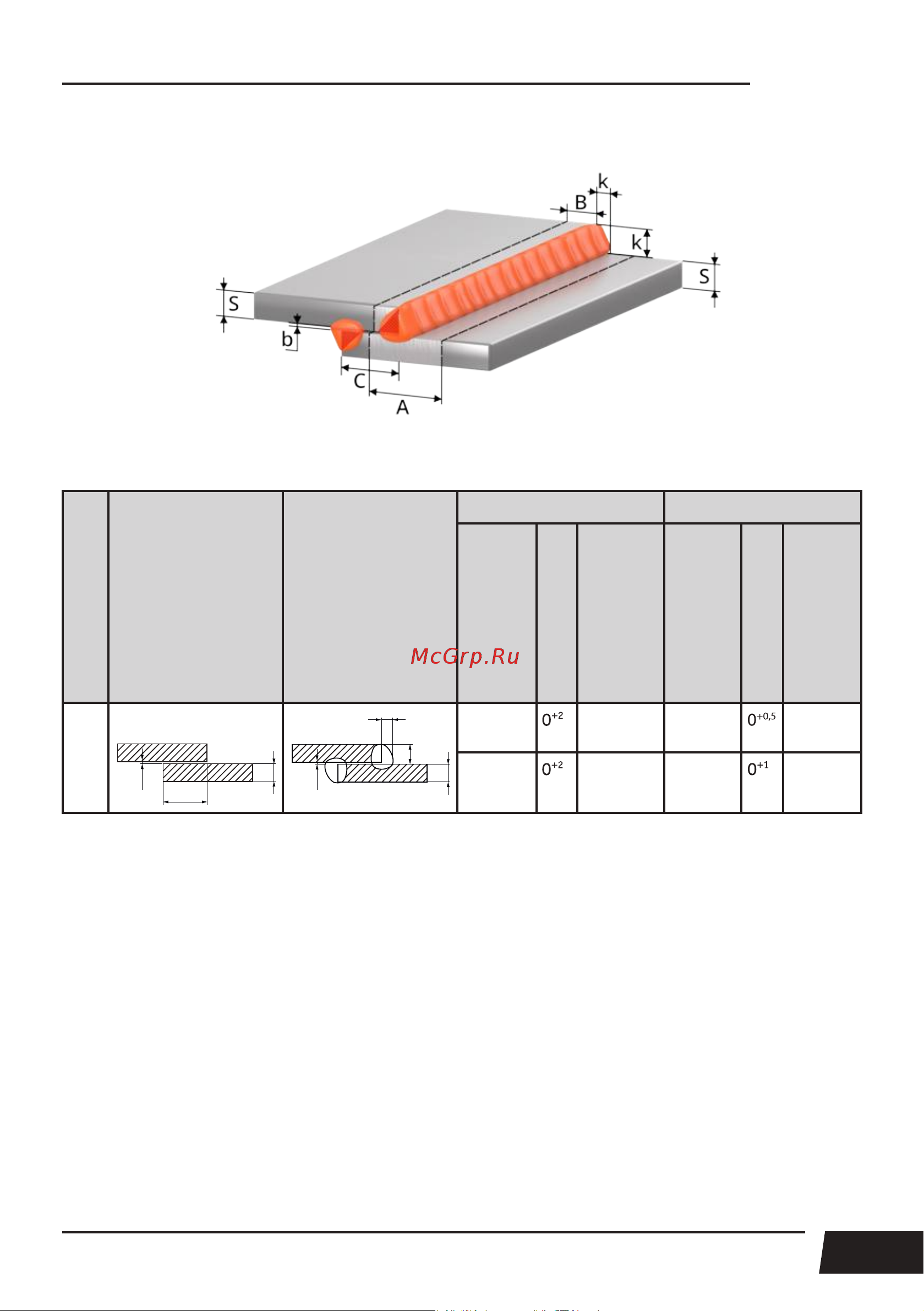

Рис. 12.5. Пример нахлесточного соединения.
№
Подготовка
кромок
Сварной шов
Для MMA сварки Для TIG сварки
Толщина свари-
ваемого металла
S, мм
Зазор b, мм
Смещение пла-
стин C, мм
Толщина свари-
ваемого металла
S, мм
Зазор b, мм
Смещение пла-
стин C, мм
Н1
s
с
b
s
k
k
b
2,0-10,0 3,0-40,0 0,8-4,0 3,0-16,0
10 и
более
10 и
более
4 и
более
20 и
более
b (зазор) - кратчайшее расстояние между кромками собранных для сварки деталей.
k (катет углового шва) - кратчайшее расстояние от поверхности одной из свариваемых
частей до границы углового шва на поверхности второй свариваемой части.
g (высота усиления) - наибольшее расстояние от гипотенузы катета до поверхности ли-
цевого шва.
h (глубина проплавления) - расстояние без высоты усиления шва между гипотенузой
катета и корнем соединения.
А (зона очистки до сварки) = S+2К+20
В (зона очистки до сварки) = К+10
А2 (зона очистки до сварки) = е+20
е (ширина шва) - наибольшее расстояние сварного шва от одной свариваемой кромки
до другой.
S - толщина основного металла.
c - расстояние от одной свариваемой кромки до другой.
Сварные соединения согласно ГОСТ 5264-80. Ручная дуговая сварка покрытым электродом
(ММА), ГОСТ 14771-76. Дуговая сварка в защитном газе (MIG/MAG, TIG).
Данные рекомендации носят ознакомительный характер.
