Сетевой видеорегистратор (NVR). Инструкция по эксплуатации.
156

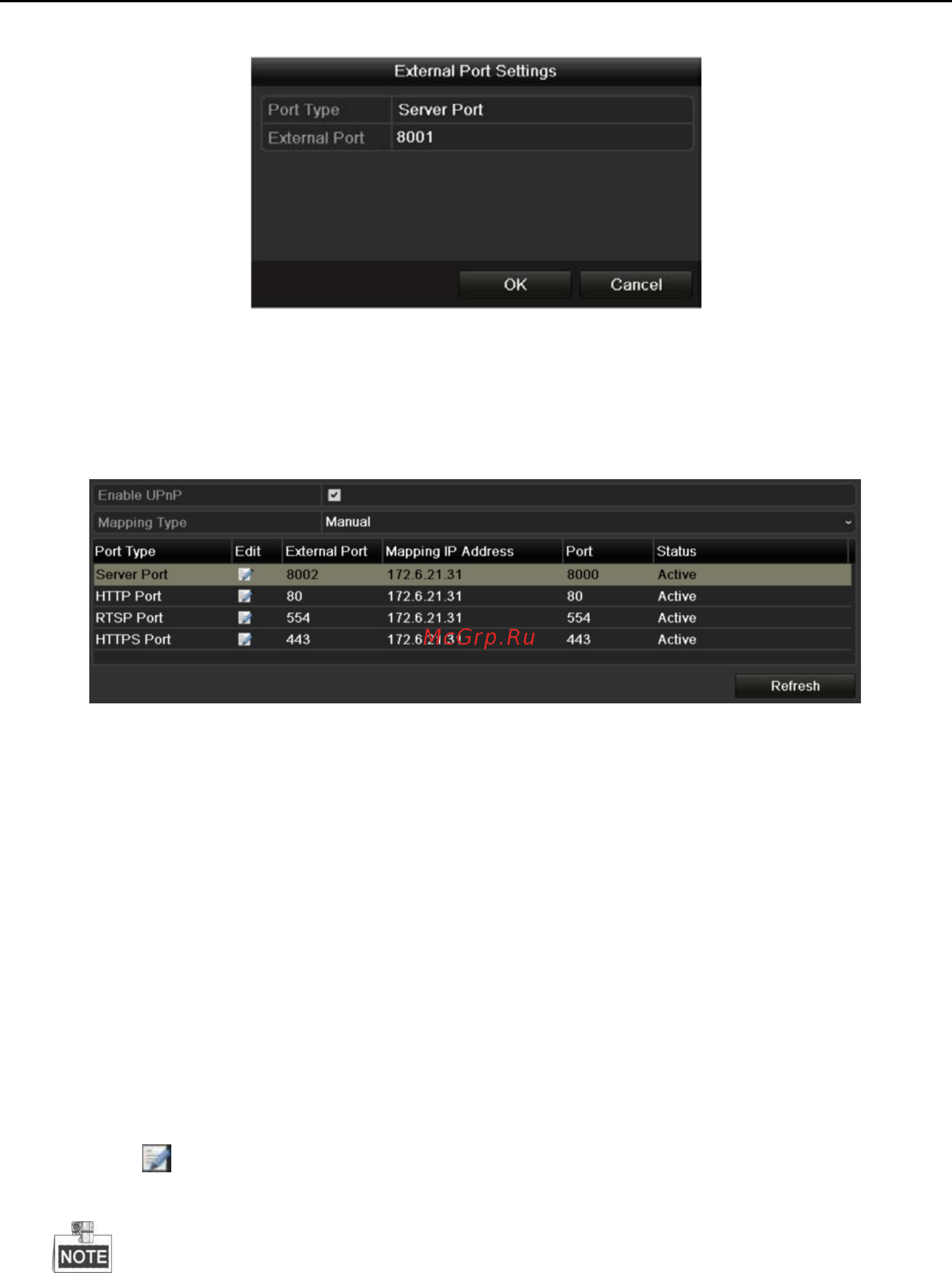

Рис. 9. 28 Меню настроек внешнего порта
3) Нажмите Apply для сохранения настроек.
4) Нажмите Refresh для получения актуальной информации о портах.
Рис. 9. 29 UPnP™ настройки
Manual Mapping
Если Ваш роутер не поддерживает функцию UPnP
TM
, следуйте следующим рекомендациям для простой
настройки.
Перед стартом:
Убедитесь, что роутер поддерживает необходимые настройки портов.
Шаги:
1. Войдите в меню сетевых настроек.
Menu > Configuration > Network
2. Выберите NAT для входа в меню настройки.
3. Отключите Enable UPnP.
4. Нажмите для активации меню External Port Settings. Настраивайте внешний порт сервера, http
порт, RTSP порт и https порт соответственно.
Номер порта RTSP может быть 554 или между 1024 и 65535, а значение других портов между 1
и 65535 и должны отличаться друг от друга. Если несколько устройств найдены и
настраиваются UPnP™ на одном роутере, значение номера порта для каждого роутера
должно быть уникальным.
