Сетевой видеорегистратор (NVR). Инструкция по эксплуатации.
195

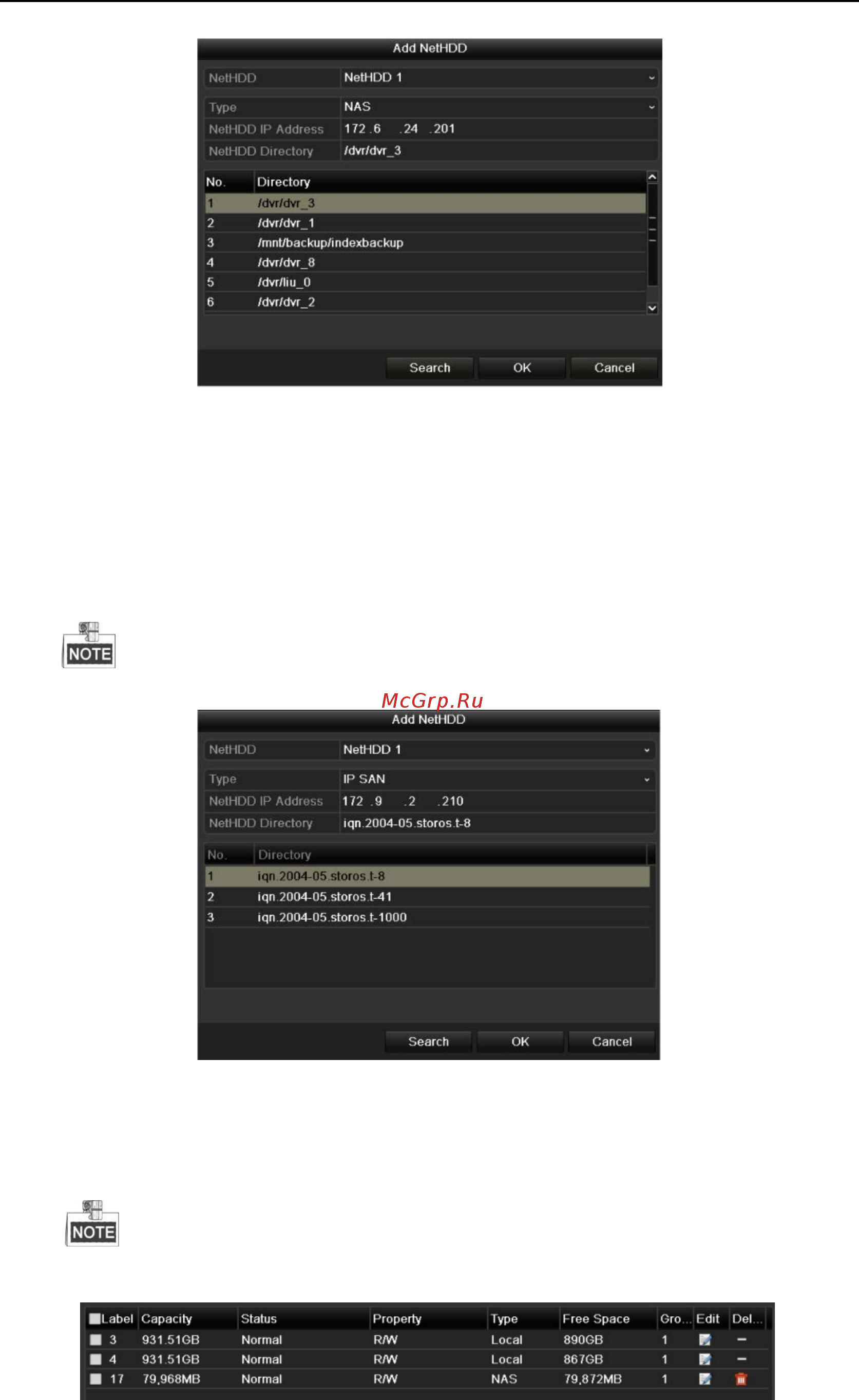

Рис. 12. 8 Добавление диска NAS
• Добавление IP SAN:
1) Введите NetHDD IP адрес в соответствующее поле.
2) Нажмите Search для поиска доступных дисков IP SAN.
3) Выберите диск IP SAN из появившегося списка.
4) Нажмите OK для добавления выбранного диска IP SAN.
Только 1 диск IP SAN может быть добавлен в систему.
Рис. 12. 9 Добавление диска IP SAN
6. После добавления NAS или IP SAN диска, вернитесь в меню HDD Information.
Добавленный сетевой диск NetHDD отобразится в списке.
Если добавленный сетевой диск NetHDD не инициализирован, выберите его и нажмите Init.
Рис. 12. 10 Инициализация добавленного NetHDD
