Сетевой видеорегистратор (NVR). Инструкция по эксплуатации.
66
2. Параметры для настройки:
1) Выберите закладку Record для осуществления настроек. Вы можете настроить тип потока,
разрешение, и другие параметры по Вашему усмотрению.
• Pre-record: Длина записи перед наступлением события. Для примера, если тревожное событие
наступило в 10:00, а длина предварительной записи установлено как 5 секунд, то запись с
камеры будет начата в 9:59:55.
• Post-record: Длина записи после наступления события. Для примера, если тревожное событие
наступило в 11:00, а длина предварительной записи установлено как 5 секунд, то запись с
камеры будет продолжаться до 11:00:05.
• Expired Time: Это максимальное время хранения файла на жестком диске HDD, при его
наступлении, файл будет удален автоматически. Если установлено значение 0, то файл не
может быть удален автоматически. Необходимое время хранения файлов обычно
рассчитывается исходя из емкости жесткого диска HDD.
• Redundant Record/ Capture: Позволяет осуществлять зеркальную запись и/или зеркальное
хранение информации на диске HDD. Ознакомьтесь с разделом: Chapter Configuring
Redundant Recording and Capture.
• Record Audio: Поставьте флажок в данном окне для синхронной записи аудио.
• Video Stream: основной и дополнительный потоки могут быть записаны. Если Вы
выбираете дополнительный поток, то время записи будет большим при той же емкости диска.
2) Нажмите Apply для сохранения изменений.
Зеркальная запись нужна, если Вы хотите записывать/хранить видео с важной камеры на
зеркальном HDD. Вы должны настроить зеркальность диска HDD в разделе настроек HDD. Для
дополнительной информации ознакомьтесь с разделом Chapter 12.4.2.
Параметры основного потока – только для чтения.
3. Настройки для дополнительного потока:
1) Войдите в меню настроек параметров дополнительного потока:

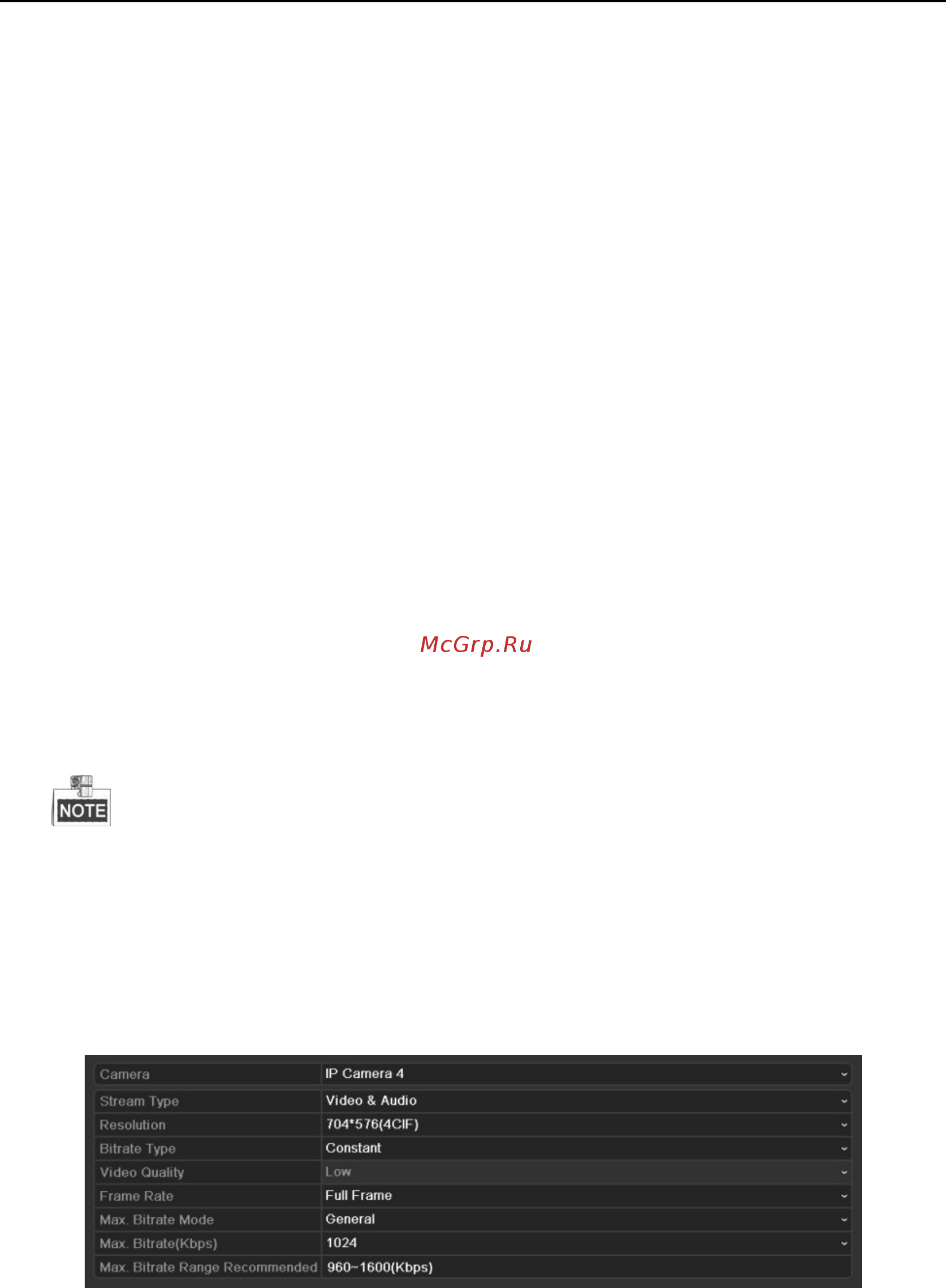

Рис. 5. 4 Параметры дополнительного потока
2) Настройте необходимые параметры.
3) Нажмите Apply для сохранения изменений.
4. Настройки параметров для хранения информации:
1) Выберите закладку Capture.
