Сетевой видеорегистратор (NVR). Инструкция по эксплуатации.
68
5.2 Настройка расписания записи/хранения
Цель:
Установка расписания записи – камера будет осуществлять запись видео точно по установленному
расписанию в системе.
В данном разделе приводится пример записи по расписанию, та же самая процедура может быть
осуществлена для настройки расписания хранения. Для настройки автоматического расписания
хранения записи Вам необходимо настроить его в меню Schedule.
Шаги:
1. Войдите в меню настроек расписания записи:
Menu>Record/Capture>Schedule
2. Настройка расписания записи:
1) Select Record/Capture Schedule.

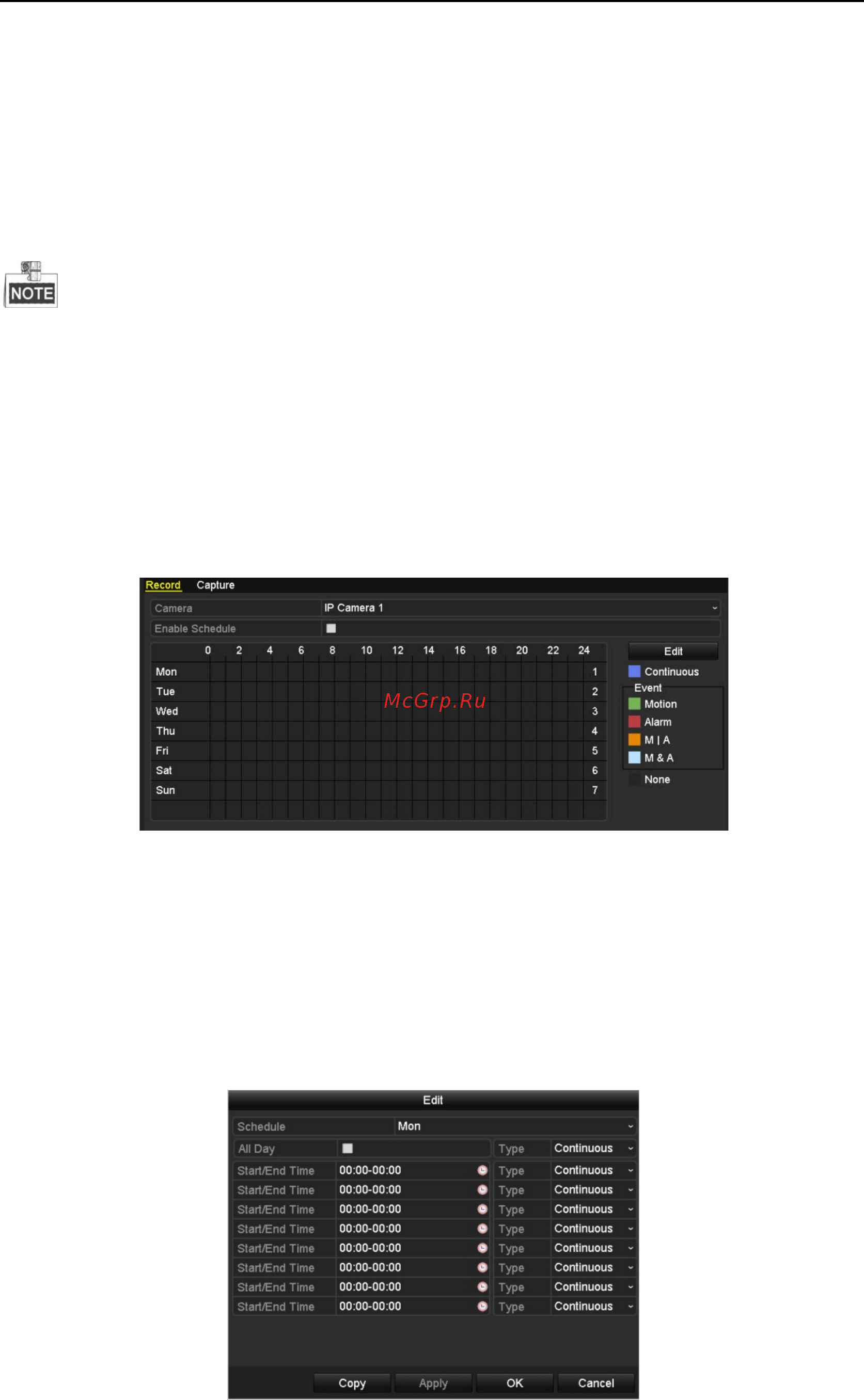

Рис. 5. 6
Настройка расписания записи
2) Выберите камеру, параметры который Вы хотите настроить.
3) Поставьте флажок в окно Enable Schedule .
4) Нажмите Edit или нажмите на цветную иконку под этой кнопкой и нарисуйте на экране
необходимое время записи по расписанию.
Изменение расписания:
I. В этом диалоговом окне выберите день для настройки расписания записи.
Рис. 5. 7 Меню настройки записи по
расписанию
