Сетевой видеорегистратор (NVR). Инструкция по эксплуатации.
167

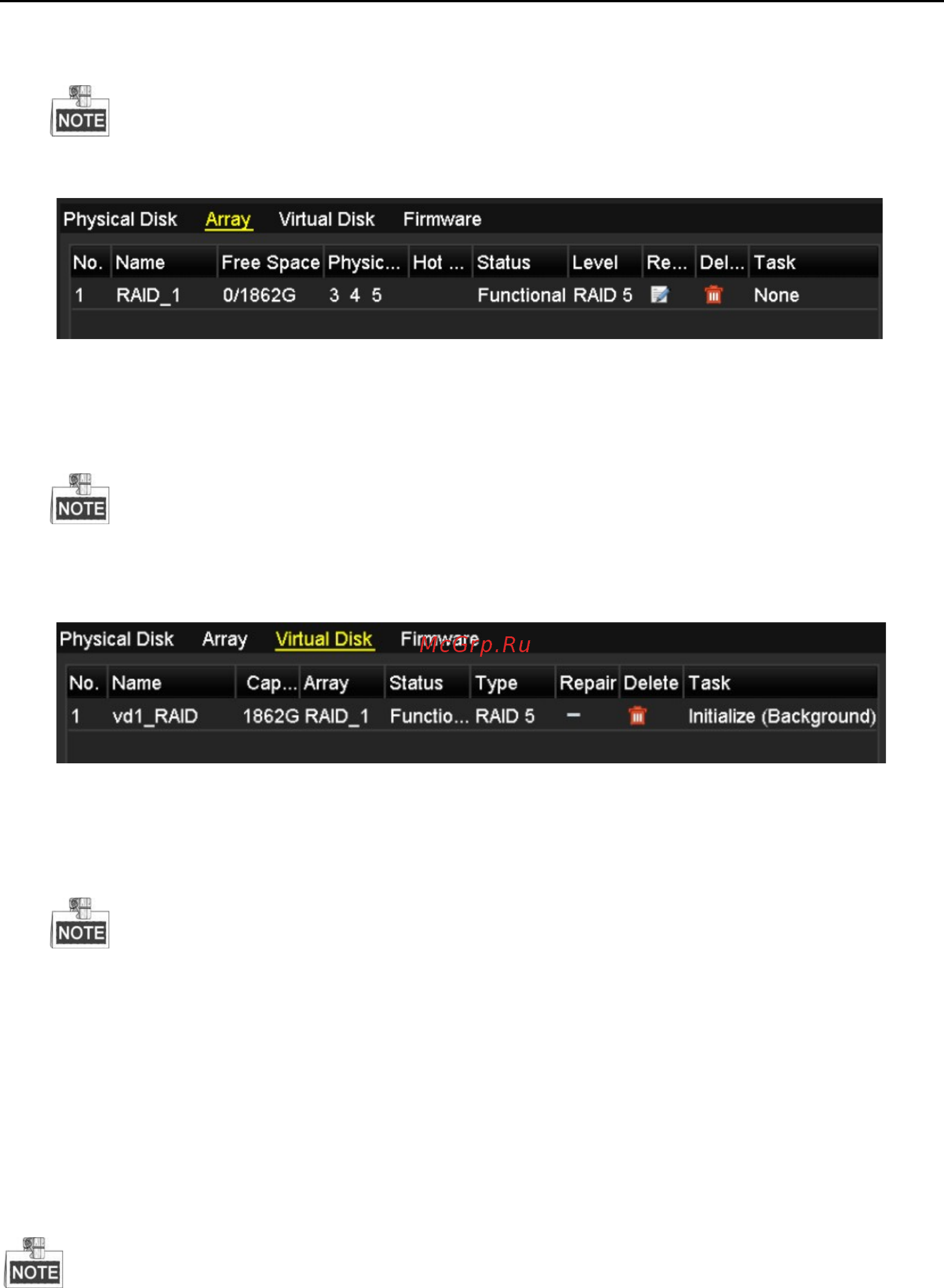

5. Нажмите Array для просмотра информации о созданном дисковом массиве.
По умолчанию мгновенная настройка создаст дисковый массив и виртуальный диск.
Рис. 10. 4 Меню настроек
6. Нажмите Virtual Disk для просмотра созданного виртуального диска.
По умолчанию, мгновенная настройка осуществляет фоновый вариант для созданных
виртуальных дисков, и их можно использовать заранее.
Рис. 10. 5 Меню настроек виртуального диска
7. Вы можете посмотреть актуальную информацию в разделе HDD.
Для настройки жесткого диска замены, ознакомьтесь с Разделом 10.1.2.
10.1.2 Ручная настройка массива и виртуального диска
Цель:
Создание и настройка RAID 0, RAID 1, RAID 5 и RAID 10 вручную.
Здесь используется RAID 5 в качестве примера создания и настройки.
Шаги:
1. Войдите в меню Physical Disk Settings:
Menu > HDD > RAID > Physical Disk
