3.3 Дополнительные настройки отображения
Цель:
В зависимости от задачи системы, Вы можете осуществить дополнительные настройки отображения.
Выбрать тип интерфейса выхода, время задержки отображения видео, режим аудио и пр.
Шаги:
1. Войдите в меню настроек изображения:
Menu> Configuration> Live View

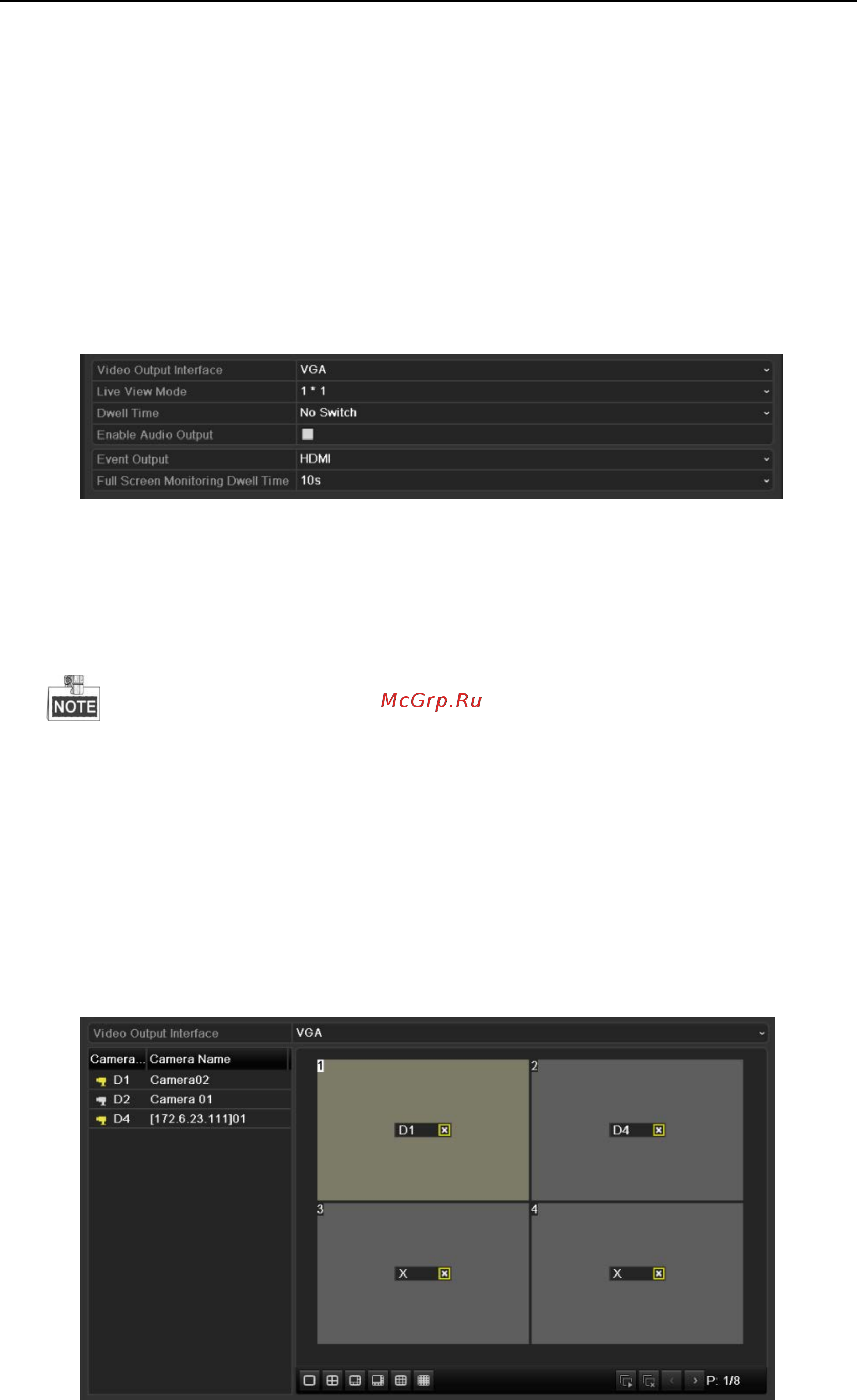

Рис. 3. 7 Меню настроек
В данном меню можно осуществить следующие настройки:
• Video Output Interface: Выбор интерфейса видеовыхода. Опции: HDMI (зависит от модели),
VGA, Основной CVBS и Дополнительный Выходы.
Нет выхода CVBS в серии DS-7600NI-ST/SP.
• Live View Mode: Выбор типа режима отображения.
• Dwell Time: Выбор времени переключения между камерами в режим автоматического переключения
между каналами.
• Enable Audio Output: Включение/выключение аудиоканала для данного входа видео.
• Event Output: Выбор канала для отображения видео по тревогам в системе.
• Full Screen Monitoring Dwell Time: Время в секундах для отображения видео при тревоге в системе.
2. Назначьте камерам задачи:
Рис. 3. 8 Отображение – назначение задач камерам
