Сетевой видеорегистратор (NVR). Инструкция по эксплуатации.
187

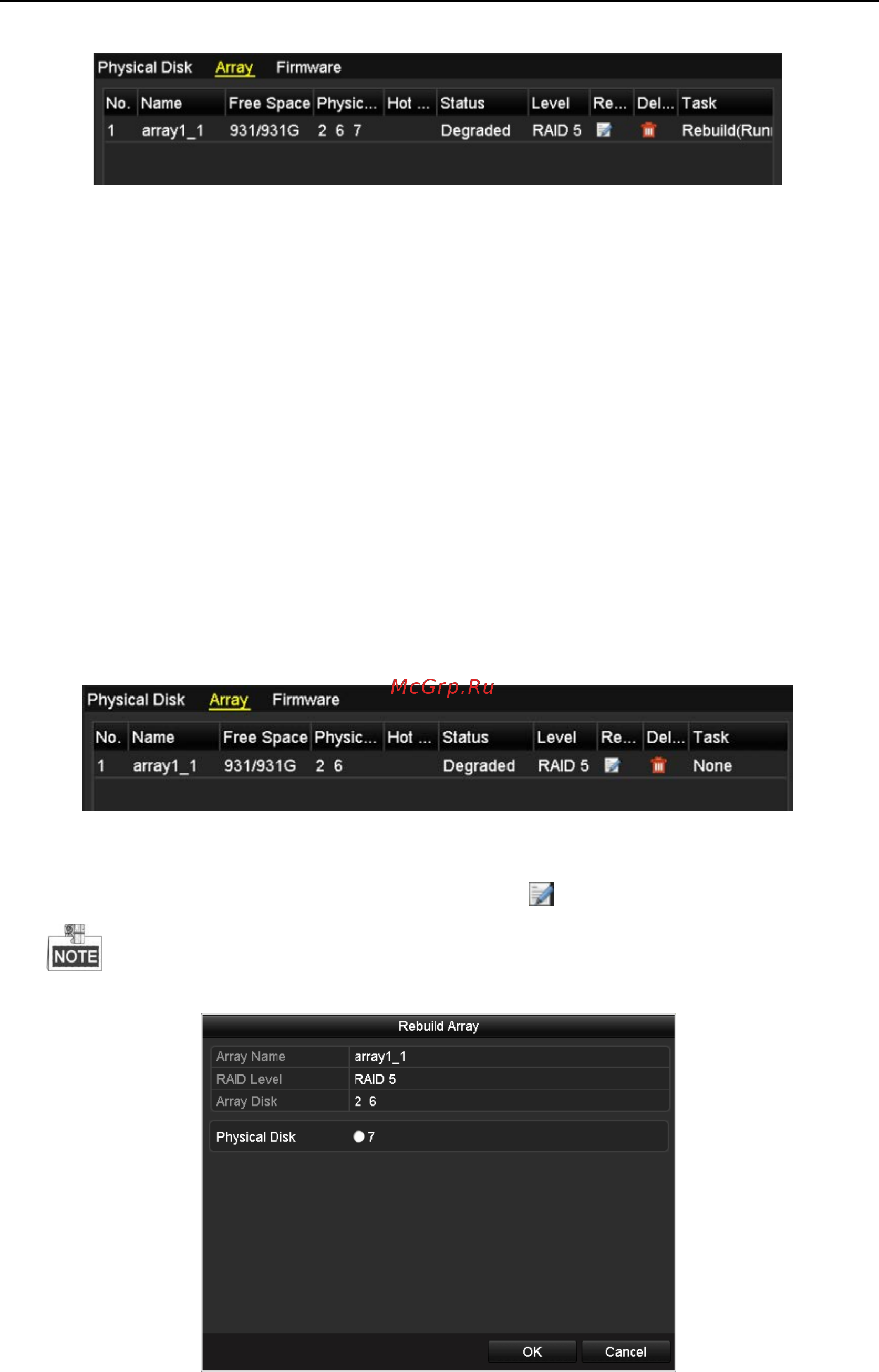

Рис. 11. 12 Array Settings меню
Если диск горячей замены не установлен и не настроен, настоятельно рекомендуется добавить в систему
диск и настроить его как диск горячей замены для повышения надежности хранения данных.
11.2.2 Ручное восстановление массива
Цель:
Если Вы не разрешили авто восстановление в меню Firmware Settings (Menu>HDD>RAID>Firmware) или
не сконфигурирован диск горячей замены, Вы можете восстановить массив вручную, когда диск горячей
замены находится в статусе Degraded.
Шаги:
1. Войдите в меню Array Settings. Например, диск 3 потерян.
Menu > HDD > RAID > Array
Рис. 11. 13 Array Settings
меню
2. Нажмите Array для входа в меню Array Settings и нажмите для восстановления массива.
В массиве должен быть определен как минимум 1 диск HDD.
Рис. 11. 14 Меню восстановления массива
3. Выберите один из доступных дисков и нажмите OK для подтверждения восстановления массива.
4. Сообщение “Do not unplug the physical disk when it is under rebuilding” появится на экране, нажмите OK.
