Сетевой видеорегистратор (NVR). Инструкция по эксплуатации.
27

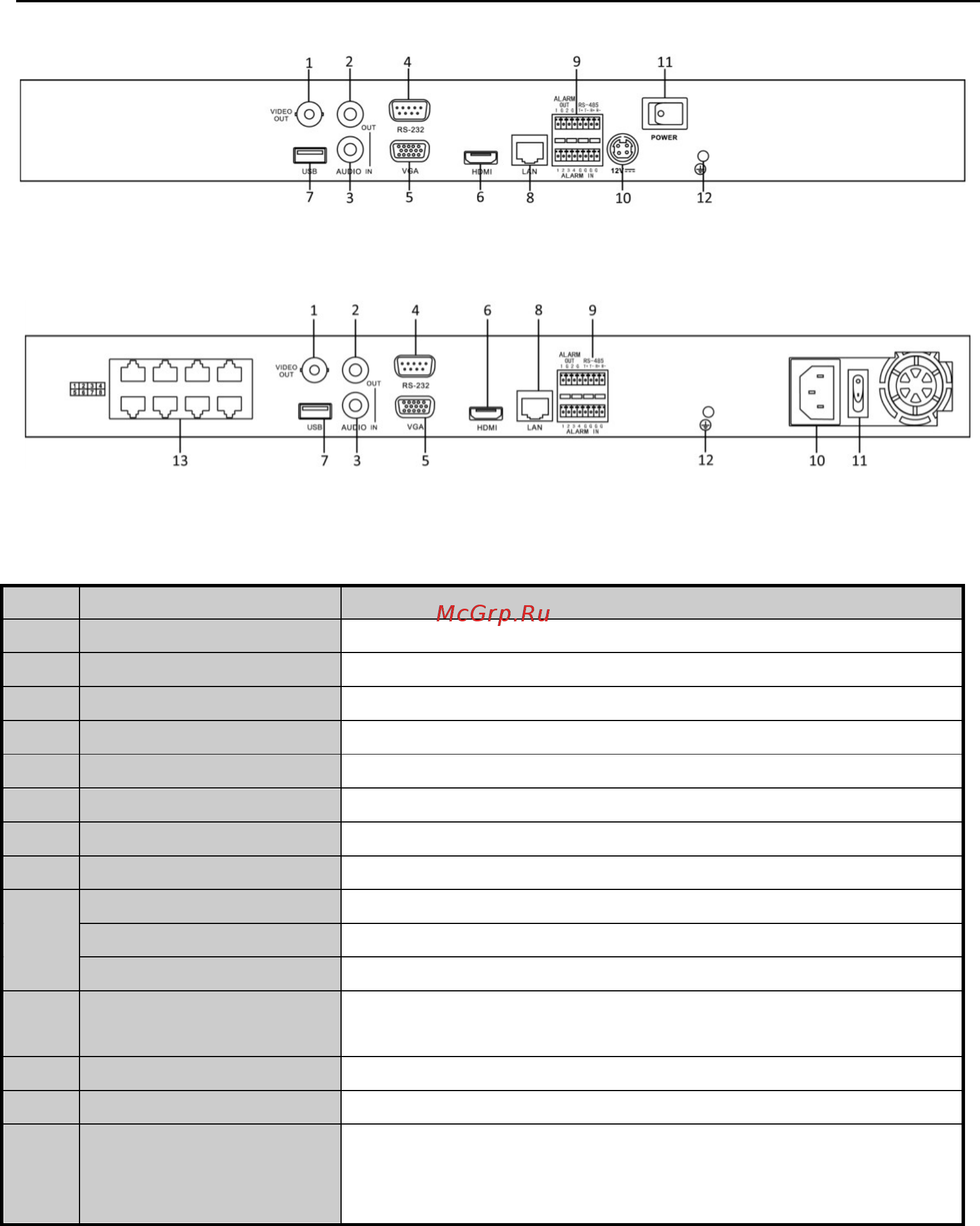

Рис. 1. 13
DS-7600NI-ST
Рис. 1. 14
DS-7600NI-SP
Описание задних панелей устройств NVR:
№
Вход/выход
Описание
1
VIDEO OUT
BNC видеовыход.
2 AUDIO OUT
BNC аудиовыход.
3
AUDIO IN
BNC аудиовход.
4
RS-232 Interface
Разъем для подключения устройств RS-232.
5 VGA
VGA выход. Отображение видео и меню устройства.
6
HDMI
HDMI видеовыход.
7
USB
Подключение USB устройств.
8 Network Interface
Подключение сети LAN (Local Area Network).
RS-485 Interface
Разъем для подключения устройств RS-485.
9
ALARM IN
Вход тревоги.
ALARM OUT
Выход тревоги.
10 Power Supply
12VDC источник питания для DS-7600NI-ST.
100~240VAC источник питания для DS-7600NI-SP.
11
Power Switch
Включение/выключение устройства
12 Ground
Заземление
13 Network Interfaces with
PoE function (для DS-
7600NI-SP)
Сетевой интерфейс для подключения камер с функцией PoE
