Сетевой видеорегистратор (NVR). Инструкция по эксплуатации.
225
15.1 Настройка серийного порта RS-232
Цель:
Порт RS-232 используется в двух случаях:
• Настройка параметров: Через порт устройство подключается к ПК. Параметры устройства могут
быть настроены при использовании программы HyperTerminal. Параметры портов RS-232 NVR и
ПК должны при подключении полностью совпадать.
• Подключение устройства: Подключение внешнего устройства к NVR. Устройство может
управляться удаленно, как при помощи ПК, так и при помощи NVR.
Шаги:
1. Войдите в меню RS-232 Settings.
Menu >Configuration> RS-232

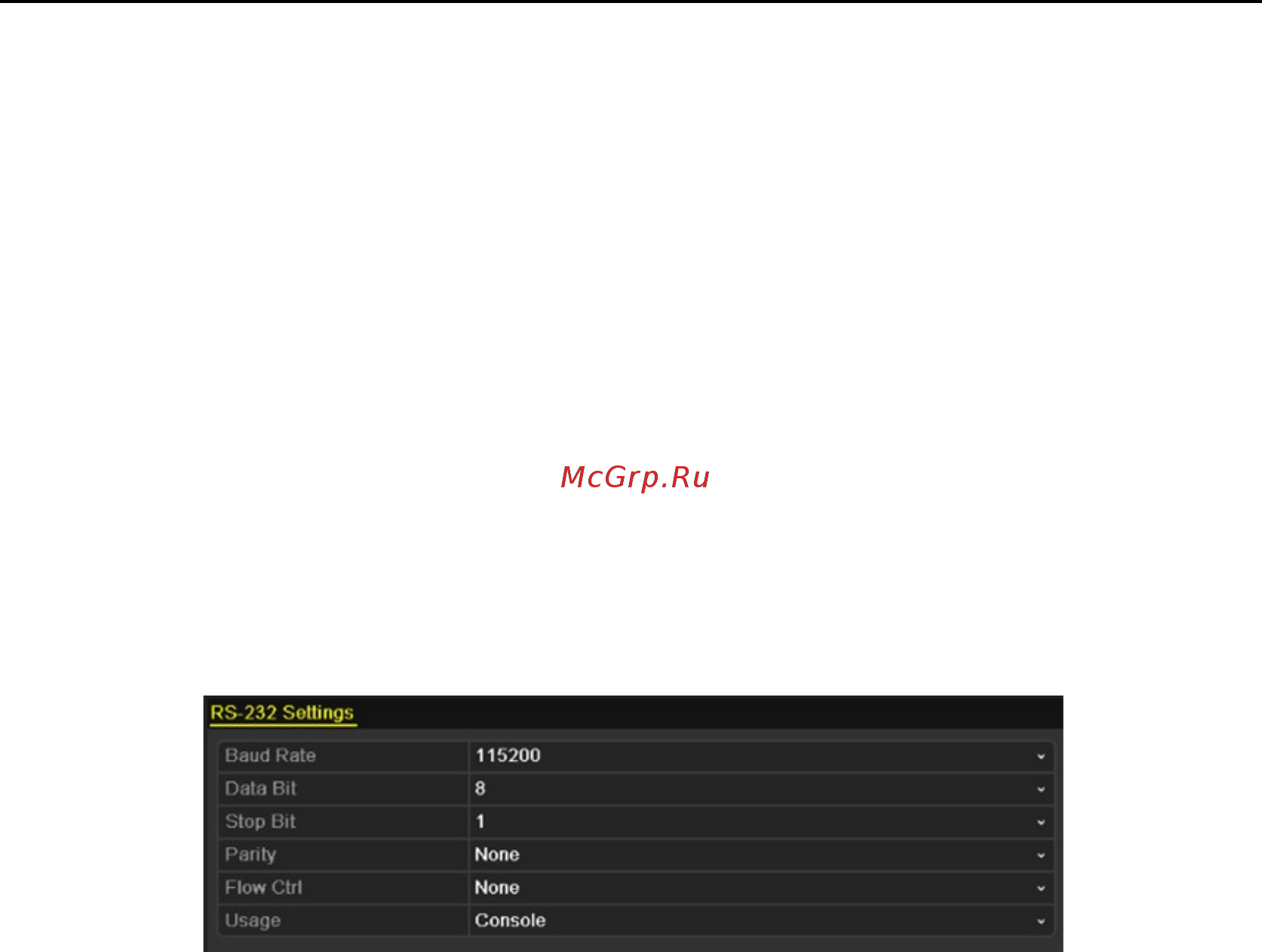

Рис. 15. 1 RS-232 меню настройки
2. Настройте параметры RS-232.
3. Нажмите Apply для сохранения изменений.
