Сетевой видеорегистратор (NVR). Инструкция по эксплуатации.
69
Нажмите кнопку для установки времени записи по расписанию.
II. Для ежедневной записи по расписанию поставьте флажок в окне All Day.

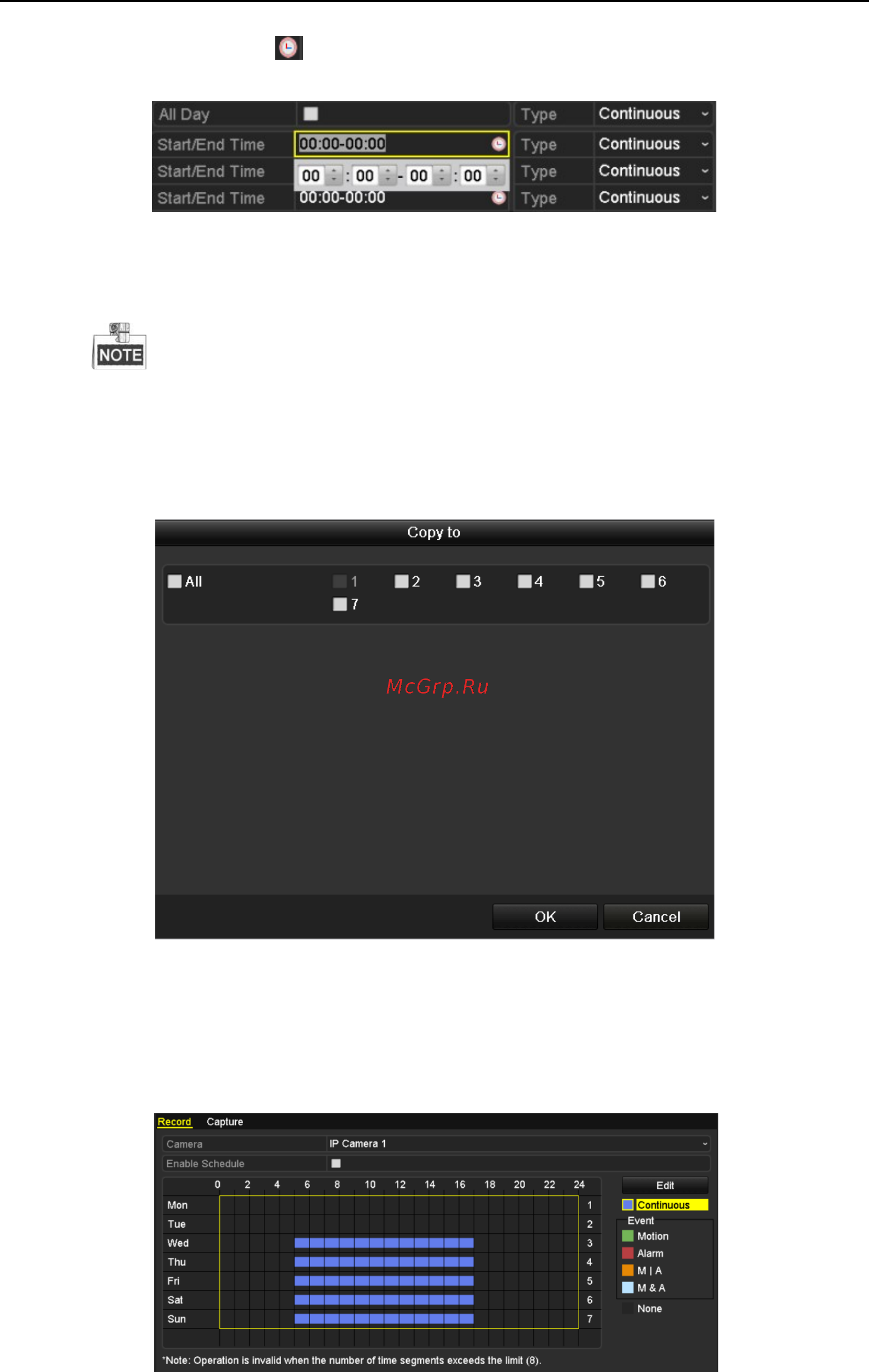

Рис. 5. 8 Настройка записи по расписанию
III. Для настройки разных расписаний, уберите флажок с All Day и установите разные настройки.
Для каждого дня может быть настроено до 8 периодов записи по расписанию. Эти периоды
не должны перекрываться.
Повторите эти шаги для настройки записи по расписанию по всем дням недели. Если
расписания записи идентичны по дням, вы можете использовать копирование - Copy.
Рис. 5. 9 Копирование расписания для других дней
IV. Нажмите OK для сохранения изменений и выхода из меню.
V. Нажмите Apply для сохранения сделанных изменений.
Как нарисовать расписание:
I. Нажмите на цветную иконку, в зависимости от типа события.
Рис. 5. 10
Прорисовка расписания записи
