Сетевой видеорегистратор (NVR). Инструкция по эксплуатации.
228
15.4 Дополнительные настройки
Шаги:
1. Войдите в меню General Settings.
Menu >Configuration>General
2. Нажмите More Settings для входа в меню дополнительных настроек, как на рис.15. 4.

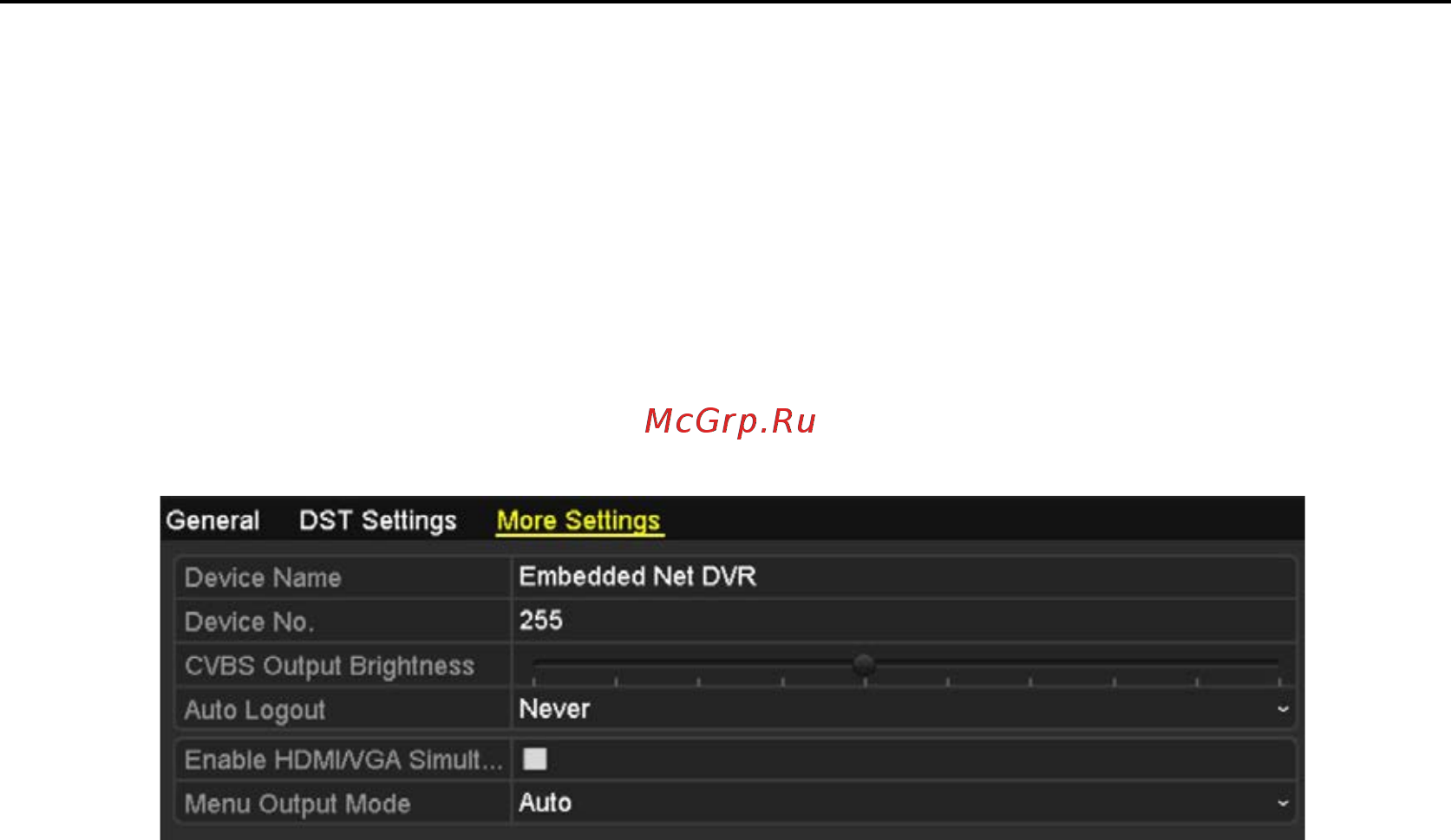

Рис. 15. 4 Дополнительные настройки устройства
3. Дополнительные настройки:
• Device Name: Введите имя Вашего NVR.
• Device No.: Введите серийный номер NVR. Диапазон номеров устройства может быть 1~255, по
умолчанию 255. Номер устройства необходим для идентификации его в сети.
• CVBS Output Brightness: Настройка яркости выхода.
• Auto Logout: Задержка до выхода из меню. Например, если значение 5 минут, то система выйдет
из режима меню в режим отображения после 5 минут отсутствия активности со стороны оператора
системы.
• Enable HDMI/VGA Simultaneous Output: По умолчанию, видео на выходах HDMI и VGA
отображается различным, в зависимости от настроек. Активировав данную опцию Вы сможете
просматривать одно и то же видео на данных выходах одновременно.
• Menu Output Mode: Вы можете выводить меню на различные выходу устройства.
Опции: автоматический выбор, HDMI, VGA и CVBS.
4. Нажмите Apply для сохранения изменений.
