Сетевой видеорегистратор (NVR). Инструкция по эксплуатации.
26

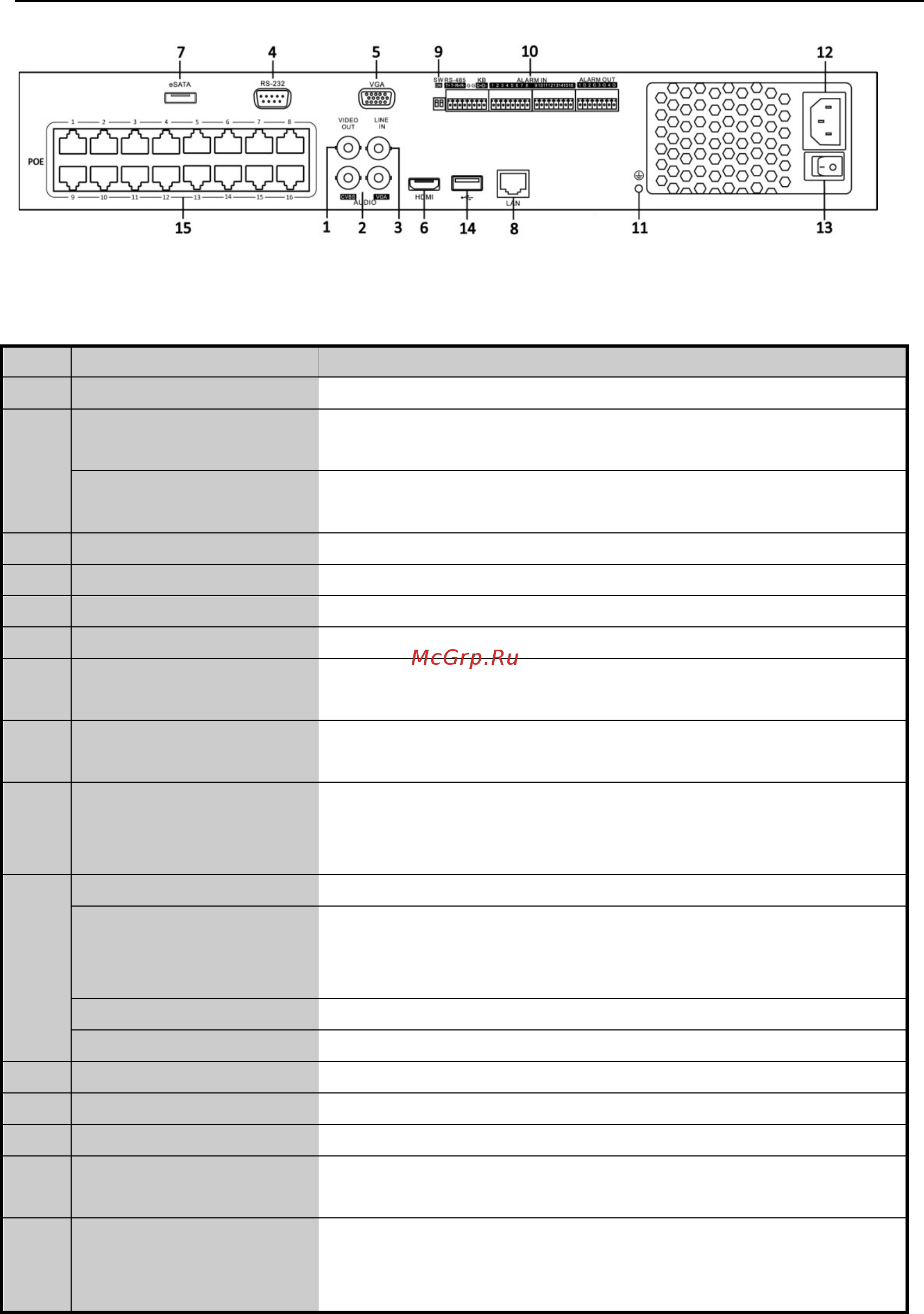

Рис. 1. 12 DS-7716 / 7732NI-SP
Описание задних панелей устройств NVR:
№.
Вход/выход
Описание
1
VIDEO OUT
BNC видеовыход
CVBS AUDIO OUT
BNC аудиовыход. Этот выход синхронизирован с выходом видео
CVBS.
2
VGA AUDIO OUT
BNC аудиовыход. Этот выход синхронизирован с выходом видео
VGA.
3 LINE IN
BNC аудиовход.
4
RS-232 Interface
Интерфейс подключения устройств RS-232.
5
VGA
Выход видео VGA output. Локальное отображение видео и меню.
6
HDMI
HDMI выход видео.
7
eSATA (Optional)
Подключение внешних SATA HDD, CD/DVD-RM.
2 eSATA интерфейса для DS-9600NI-XT.
8
Network Interface
1 сетевой интерфейс для DS-7700NI-ST&SP и 2 сетевых
интерфейса для DS-9600NI-ST/RT/XT и DS-8600NI-ST.
9
Termination Switch
RS-485 переключатель.
Up –нормальная линия.
Down -сопротивление 120Ω
10
RS-485 Interface
Интерфейс подключения устройств RS-485.
Controller Port
Порт для создания каскадной системы подключения устройств
регистрации. Для дополнительной информации по использованию
данного порта обратитесь к Вашему продавцу.
ALARM IN
Вход тревоги.
ALARM OUT
Выход тревоги.
11
GROUND
Заземление
12 AC 100V ~ 240V
AC 100В ~ 240В подключение питания
13
POWER
Включение/выключение устройства.
14
USB interface
USB порт для подключения USB мыши и/или устройства хранения
USB Hard Disk Drive (HDD).
15
Network Interfaces with
PoE function (для DS-
7700NI-SP)
Сетевой интерфейс для подключения камер с функцией PoE.
