Сетевой видеорегистратор (NVR). Инструкция по эксплуатации.
37

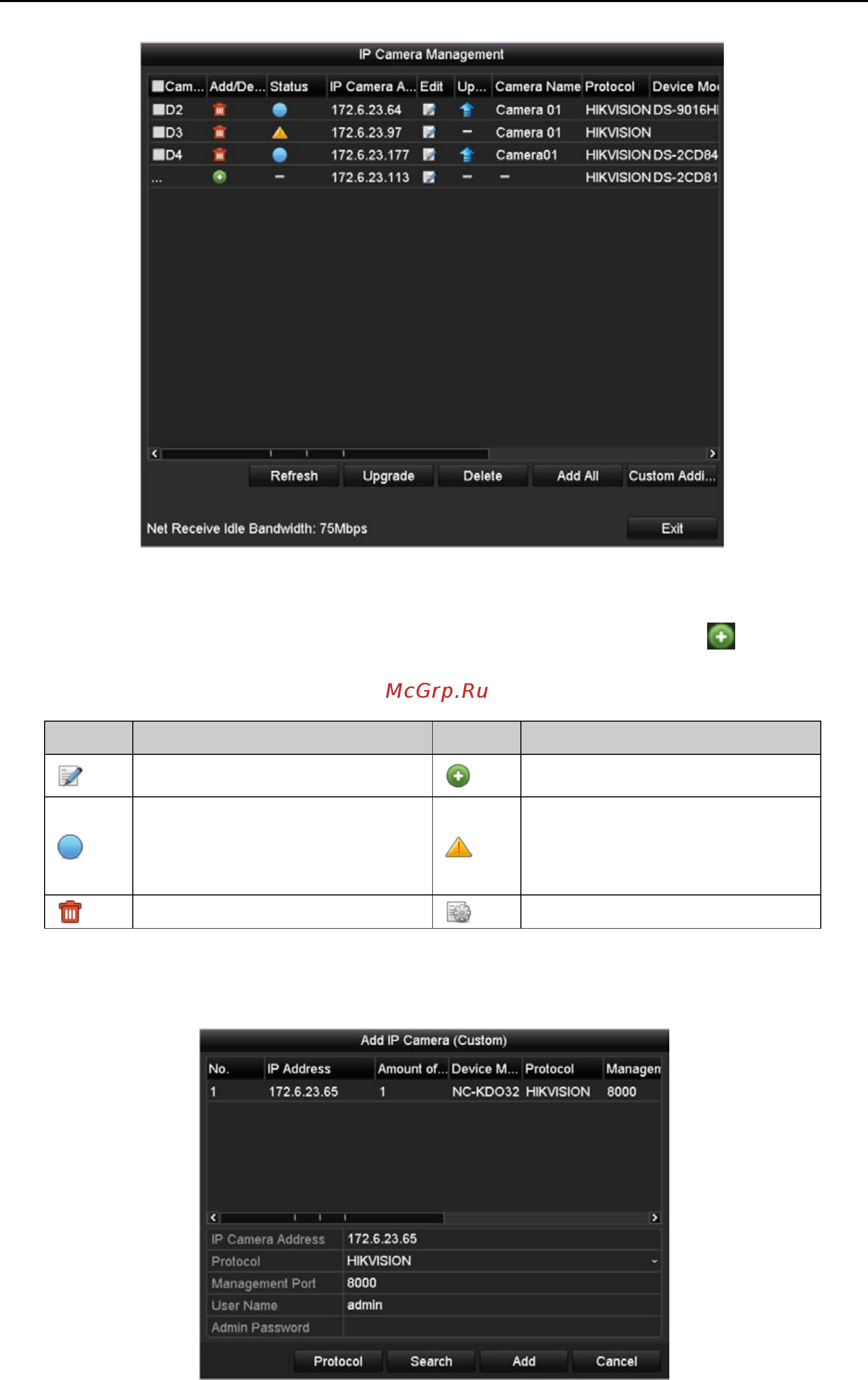

Рис. 2. 13 Окно добавления IP камер онлайн
3. Камеры онлайн со своими настройками отобразятся в меню устройства. Нажмите для добавления
камеры в устройство.
Назначение иконок меню
Иконка Описание Иконка Описание
Изменение настроек камеры
Добавление IP камеры
Камера подключена
Камера отключена, нажатие на
данную иконку выведет на экран
актуальную информацию о текущем
состоянии камеры.
Удаление IP камеры
Дополнительные настройки камеры
4. Для добавления других IP камер:
1) Нажмите Custom Adding для входа в меню добавления IP камер, как показано на рис.2.14.
Рис. 2. 14 Меню добавления IP камер
2) Вы можете ввести актуальные параметры подключаемой IP камеры: IP aдрес, протокол, порт, и
другие необходимые настройки.
