Обслуживание мотовездехода Honda
Воздушный фильтр
Дренажная трубка корпуса воздухоочистителя
Дренажная трубка корпуса воздухоочистителя подлежит обслуживанию
согласно требованиям Регламента технического обслуживания. (Частое
форсирование бродов может потребовать более частого обслуживания.)
Если в трубке видны отложения, трубка подлежит очистке до начала дви-
жения.

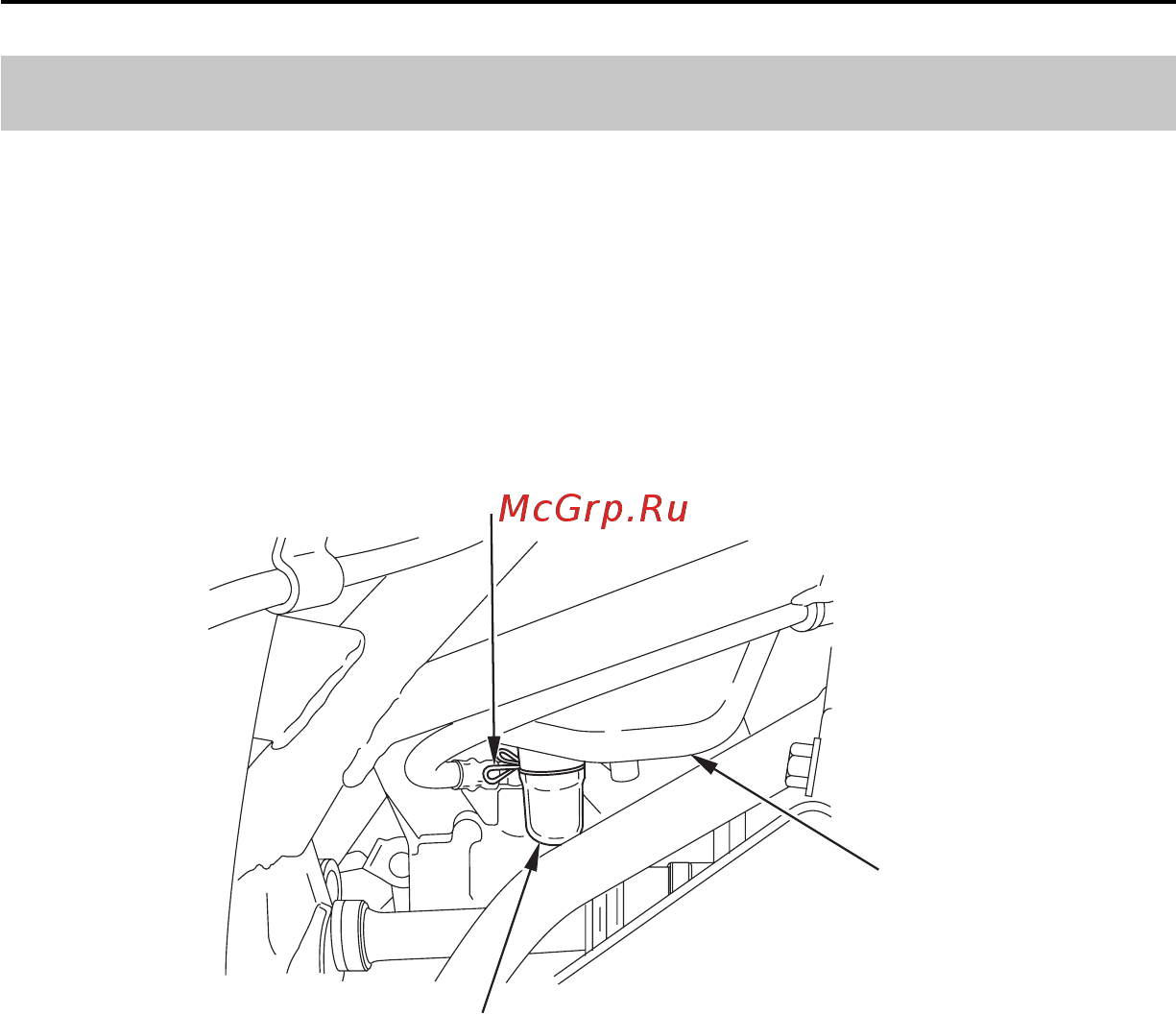

СЗАДИ СПРАВА
(1) дренажная трубка
(2) фиксатор
(3) корпус воздушного фильтра
1. Демонтируйте дренажную трубку (1), отсоединив фиксатор (2), рас-
положенный под корпусом воздухоочистителя (3).
2. Прочистите трубу
3. Установите на место трубку и надежно закрепите ее с помощью фикса-
тора.
(1)
(2)
(3)
