Приборы и органы управления
(2)
(3)
Органы управления и функции

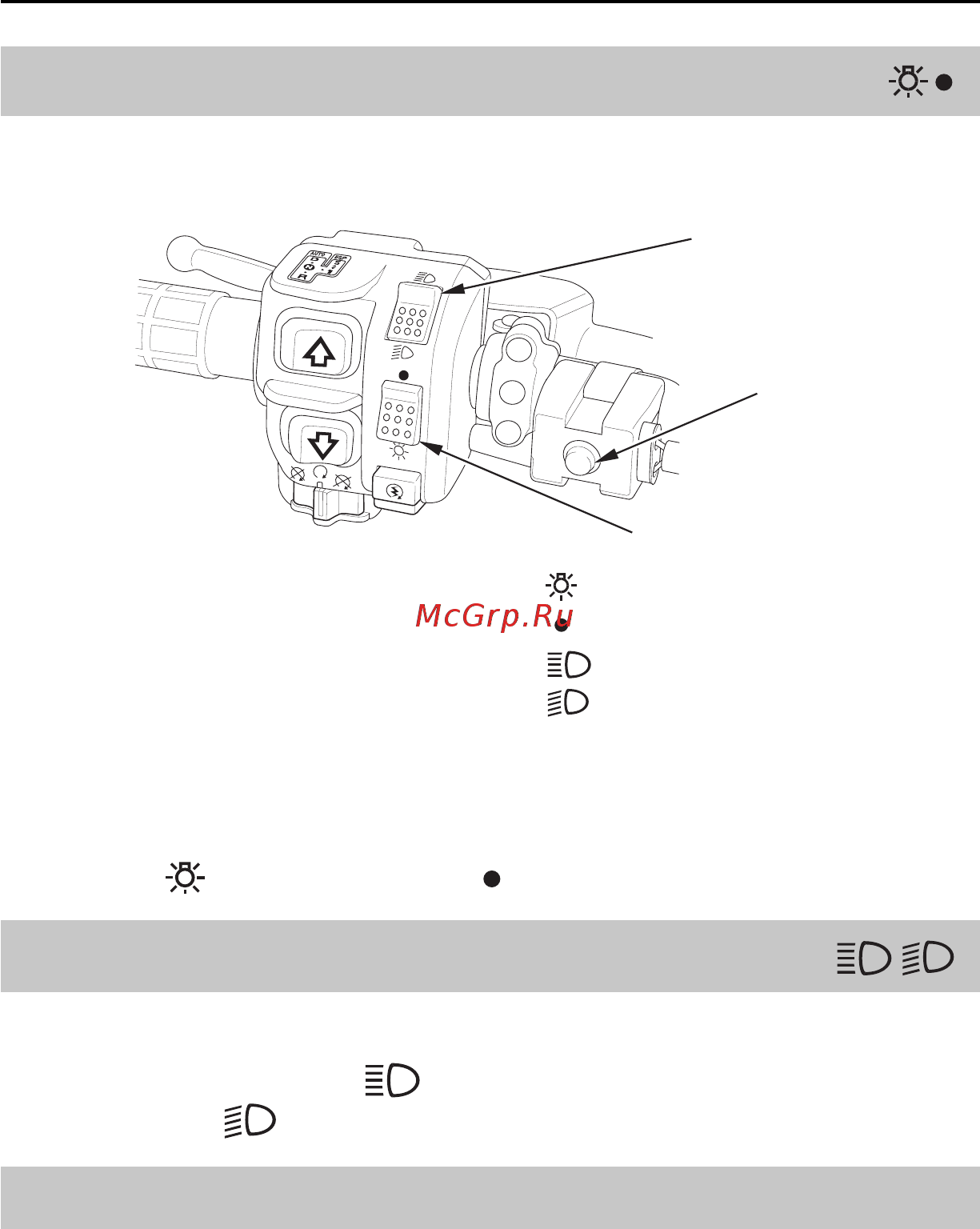

Переключатель приборов наружного освещения/сигнализации
ЛЕВАЯ РУКОЯТКА
(1) выключатель фары
(2) переключатель ближнего
и дальнего света фары
(3) кнопка звукового сигнала
Выключатель фары (1) служит для включения и выключения фары. Для
включения или выключения фары переведите выключатель в положение
ON (ВКЛ) ( )или OFF (ВЫКЛ) ( ), соответственно.
Переключатель света фар
Данный переключатель (2) служит для переключения ближнего и дальнего
света фар. Положение HI (
) соответствует дальнему свету фар,
положение LO (
)соответствует ближнему свету фар.
Кнопка звукового сигнала
Нажмите на кнопку (3) для включения звукового сигнала.
ON (ВКЛ)
OFF (ВЫКЛ)
HI (ДАЛЬН.)
LO (БЛИЖН.)
