199Действия при непредвиденных обстоятельствах
Перегоревший предохранитель

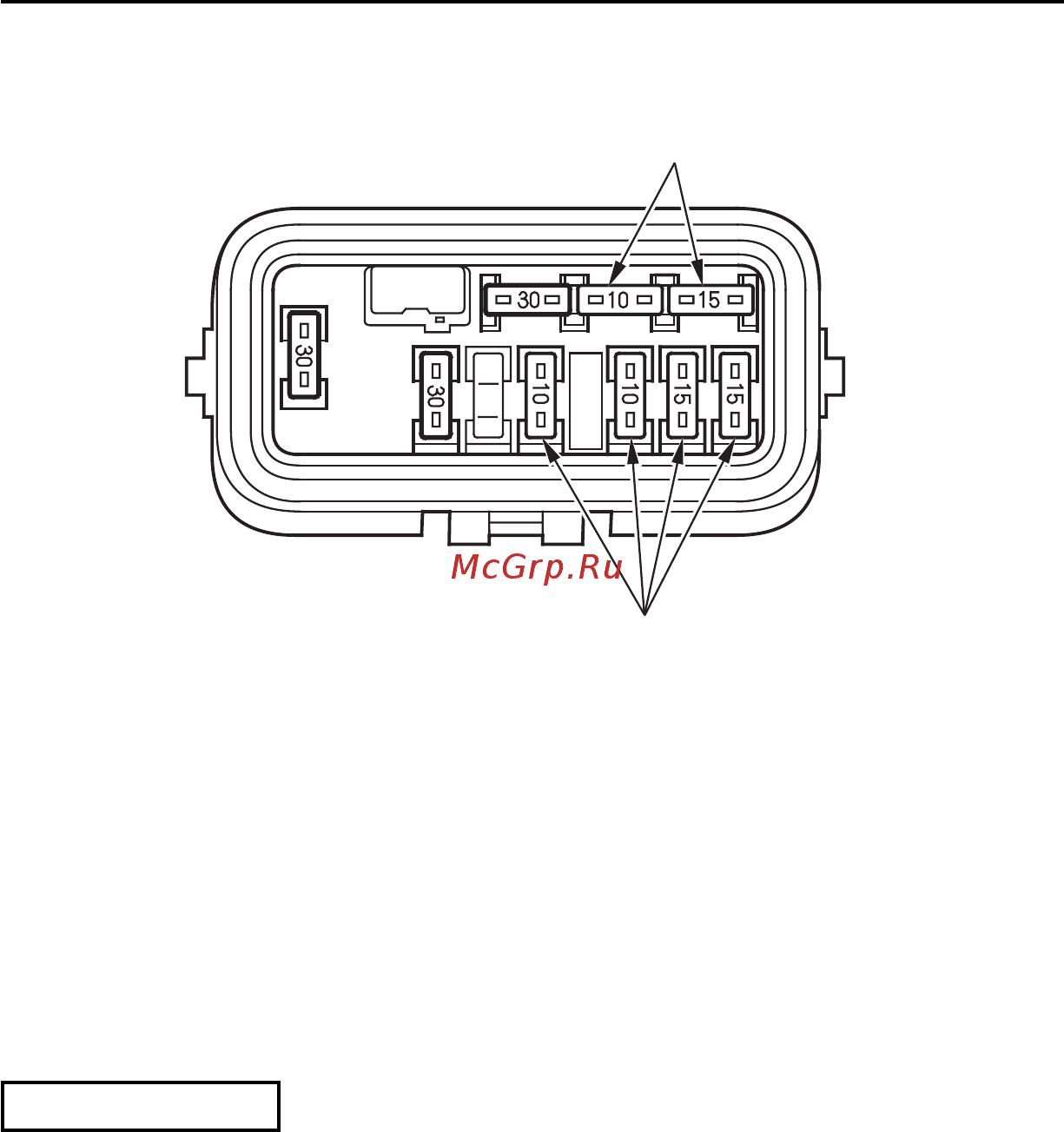

Доступ к предохранителю цепи
(6) предохранители цепей (7) запасные предохранители
6. Для проверки или замены предохранителя (6) какой-либо цепи выта-
щите его пинцетом для предохранителей из удерживающего зажима.
Если предохранитель перегорел, замените его запасным (7) того же номи-
нала.
При отсутствии нужного запасного предохранителя следует устанавливать
предохранитель с меньшим значением номинального тока по сравнению с
заменяемым.
ПРИМЕЧАНИЕ
Использование запасного предохранителя с большим значением номинального тока
повышает риск выхода соответствующего устройства из строя.
7. Установите на место крышку блока предохранителей.
8. Установите заднюю крышку.
9. Установите на место седло.
(7)
(6)
