153
Обслуживание мотовездехода Honda
Шины
(1)
(3)
(2)
Если вы попали в выбоину на дороге или произошел наезд на твердый
предмет, при первой же возможности остановитесь и осмотрите шины,
чтобы убедиться в отсутствии повреждений.

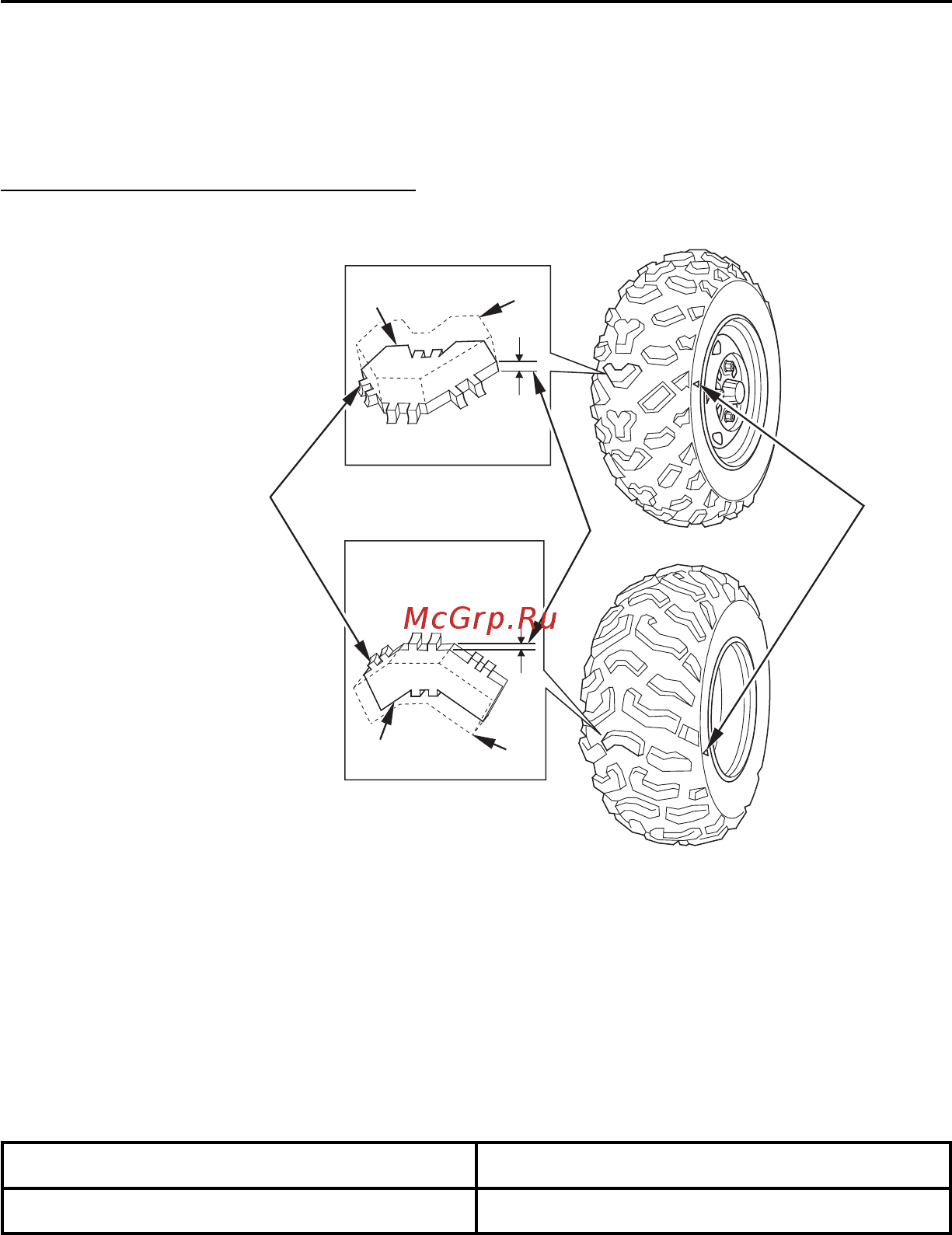

Износ протектора передних шин
ЗАДНИЕ КОЛЕСА
(1) глубина протектора (3) отметка расположения индикатора износа
(2) индикатор износа
Для проверки состояния протектора необходимо измерить глубину ка-
навки (1) в центре шины, либо осмотреть индикатор (2) износа. В целях
обеспечения наилучших рабочих качеств шин, рекомендуется производить
их замену до того, как остаточная глубина протектора в центре шины со-
ставит менее:
Передние шины 4 мм
Задние шины 4 мм
Замена
Замена
НОВАЯ
НОВАЯ
4 мм
4 мм
