![Honda TRX420FA (2009-2011) [40/234] Рукоятка включения передачи заднего хода](/views2/1011731/page40/bg28.png)
32
Приборы и органы управления
Органы управления и функции
Рукоятка включения передачи заднего хода
Рукоятка (1) включения передачи заднего хода располагается на рычаге
заднего тормоза/стояночного тормоза (2) и используется для включения
передачи заднего хода. Перед включением передачи заднего хода остано-
вите мотовездеход и включите нейтраль (убедитесь, что индикатор вклю-
ченной передачи отображает символ «N»). После этого вдавите рукоятку,
выжмите рычаг заднего тормоза/стояночного тормоза, после этого один
раз нажмите на переключатель (3) понижающей передачи. См. Движение
задним ходом, стр. 71.

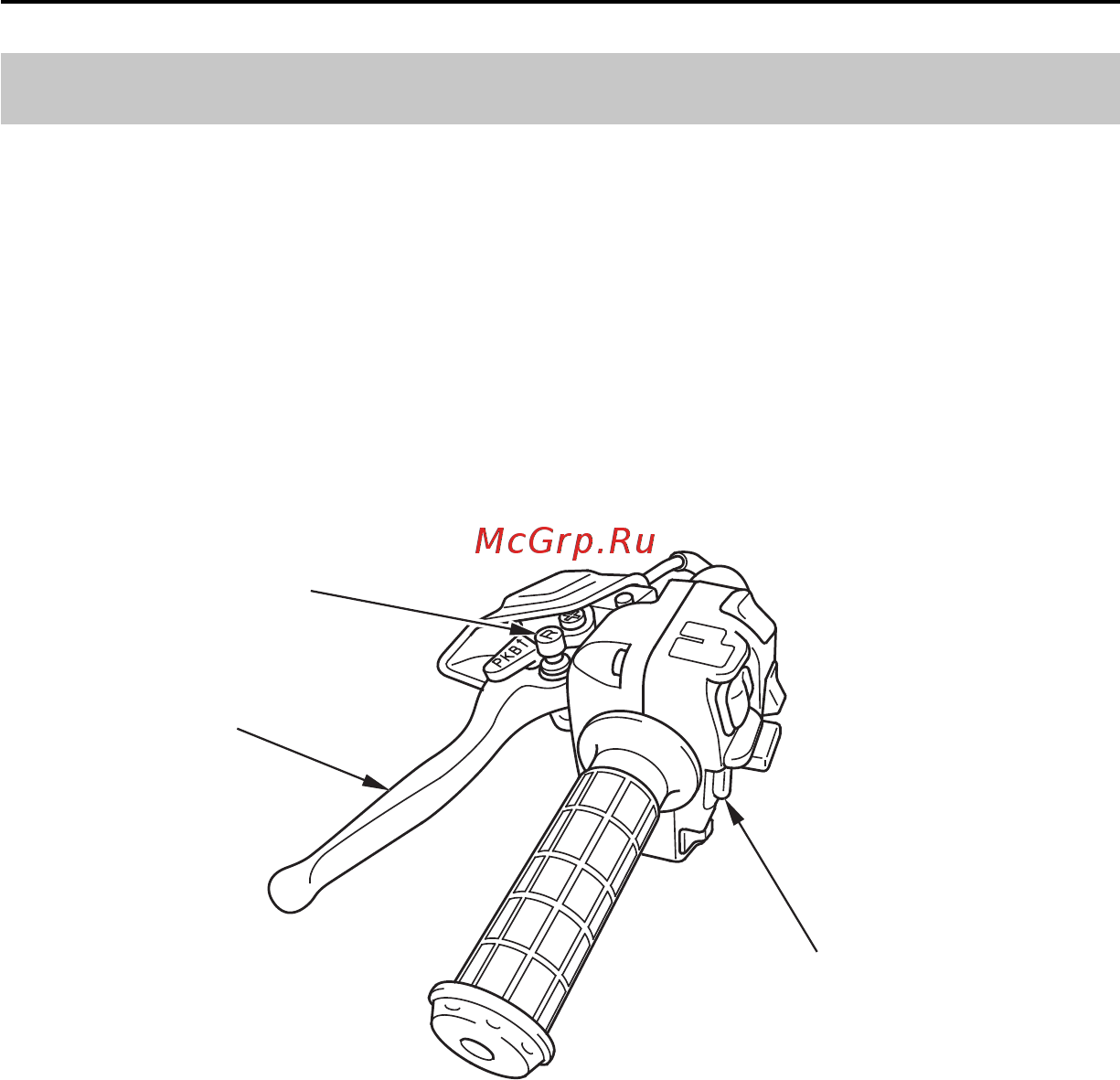

ЛЕВАЯ РУКОЯТКА
(1) рукоятка включения передачи
заднего хода
(2) рычаг заднего тормоза/стояночного
тормоза
(3) кнопка переключения на понижающую
передачу
(2)
(3)
(1)
