197Действия при непредвиденных обстоятельствах
Перегоревший предохранитель
Все электрические цепи мотовездехода снабжены предохранителями,
которые служат для предохранения повреждения цепей при перегрузке
(короткого замыкания или скачков напряжения).
Если какое-либо устройство, потребляющее электрический ток, выходит
из строя, первым делом необходимо проверить соответствующий предо-
хранитель.
Прежде чем приступать к поиску причин неисправности, проверьте ис-
правность предохранителя. Произведите замену всех вышедших из строя
предохранителей и проверьте работоспособность устройства.

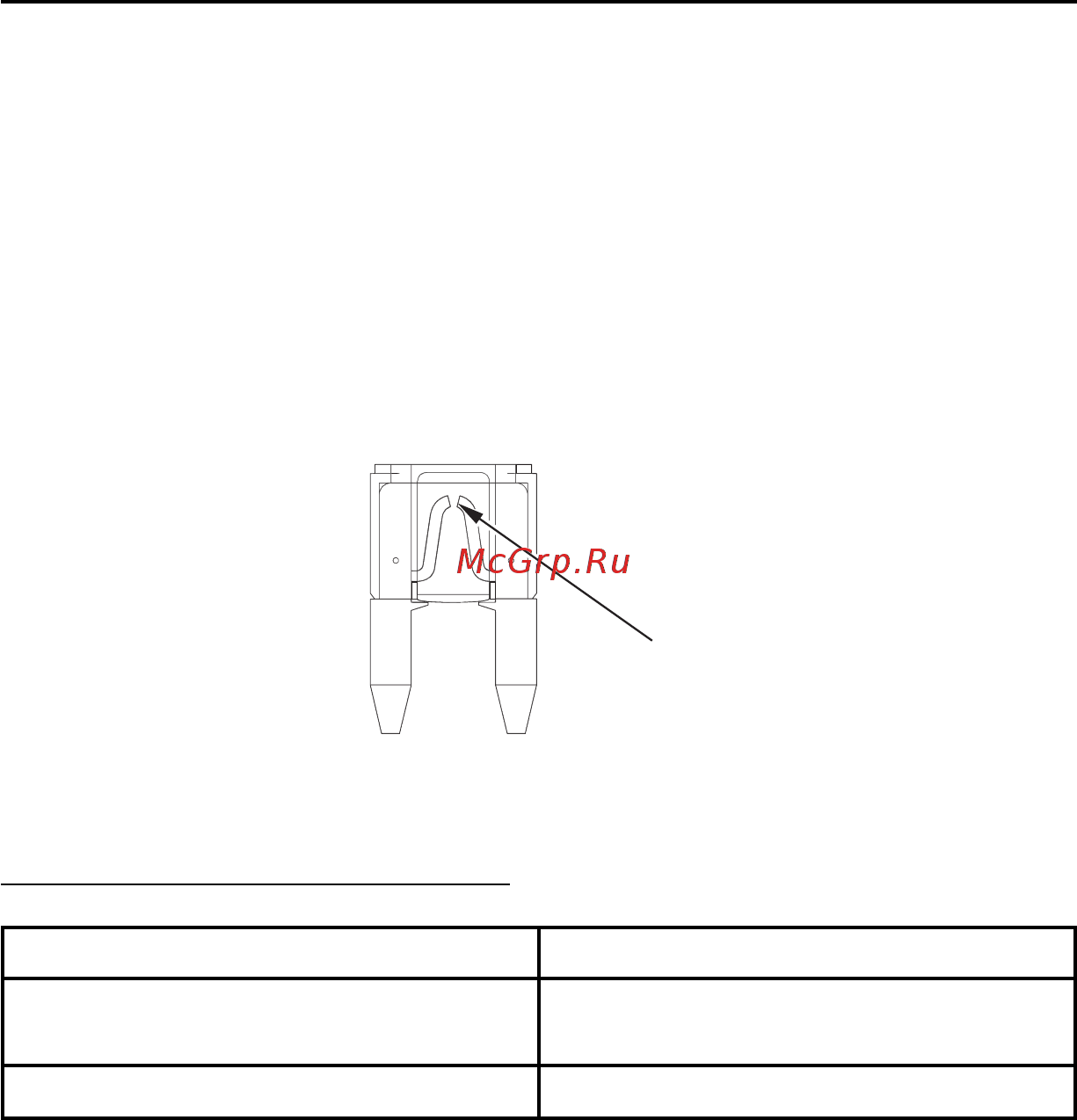

(1) перегоревший предохранитель
Предохранители расположены в отсеке аккумуляторной батареи.
Рекомендованные предохранители:
главный предохранитель 30 А
предохранитель электромотора
переключения передач
30 А
другой предохранитель
15A
× 2, 10A × 2
(1)
