123
Обслуживание мотовездехода Honda
3. Снимите седло (стр. 104).
4. Отсоедините резиновую застежку (4).
5. Снимите заднюю крышку (5) и пробку расширительного бачка (6). До-
бавляйте охлаждающую жидкость только в расширительный бачок. Не
пытайтесь добавлять охлаждающую жидкость, открыв пробку радиатора.
6. Долейте охлаждающую жидкость в расширительный бачок до отметки
максимального уровня UPPER.

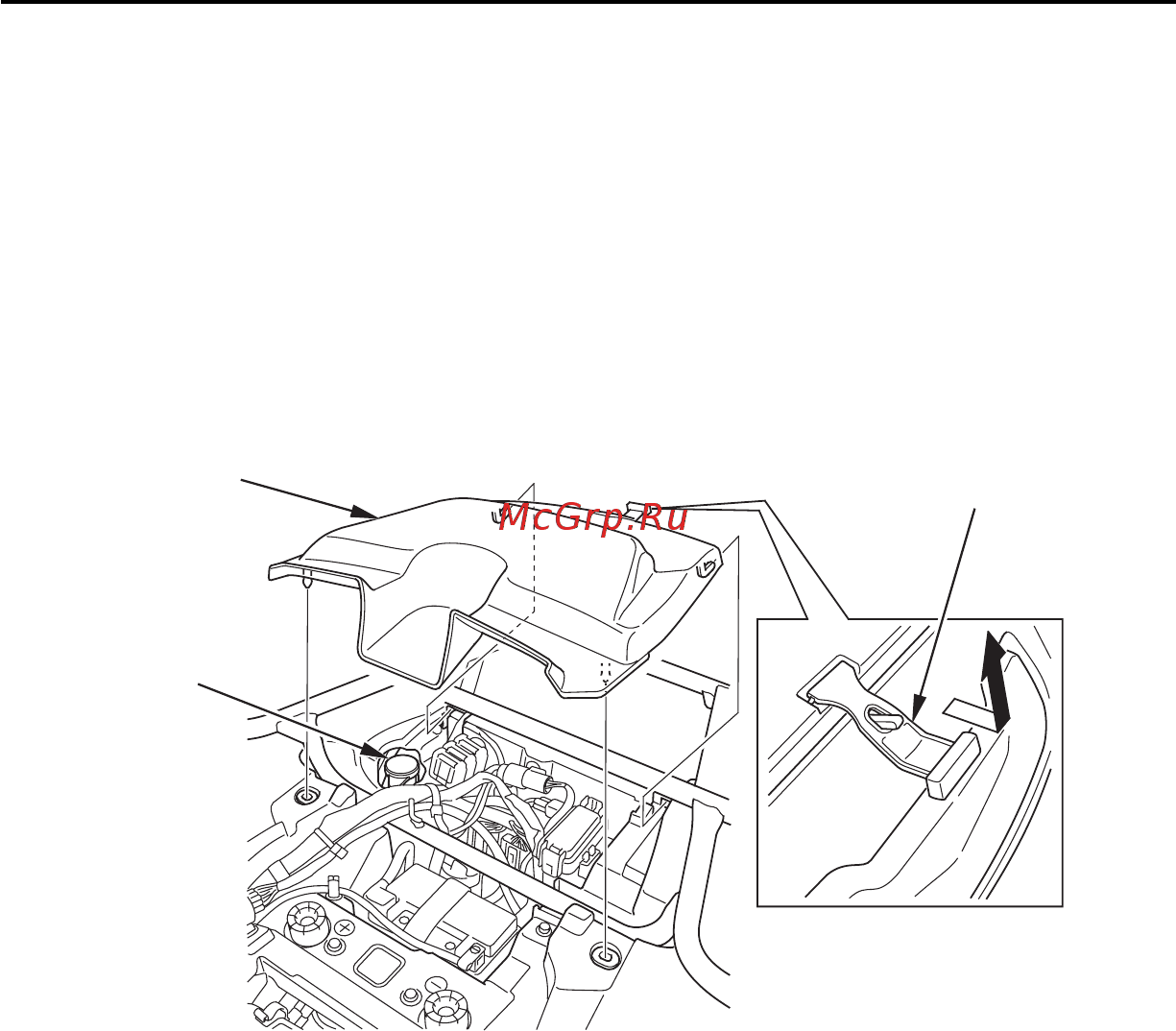

ВИД СЗАДИ
(4) резиновая застежка
(5) задняя крышка
(6) пробка расширительного бачка
7. После доливки охлаждающей жидкости установите на место пробку
расширительного бачка и заднюю крышку.
8. Застегните резиновую застежку.
9. Установите на место седло.
Охлаждающая жидкость
(4)
(5)
(6)
