120
Обслуживание мотовездехода Honda
1. Установите мотовездеход на твердой ровной поверхности.
2. Расположите емкость для слива масла под отверстием сливной пробки (1).
3. Снимите крышку маслозаливного отверстия (2) и сливную пробку.
Убедитесь, что уплотнительная шайба пробки сливного отверстия на-
ходится в исправном состоянии. При необходимости замените уплот-
нительную шайбу.
4. После слива масла установите пробку сливного отверстия на место и
затяните ее с моментом:
12 Нм
5. Слейте отработанное масло в подходящую емкость и утилизируйте его в
соответствии с правилами (стр. 180).
ПРИМЕЧАНИЕ
Неправильная утилизация моторного масла ведет к загрязнению окружаю-
щей среды.
6. Залейте масло с рекомендованными характеристиками.
230 см
3
.
Убедитесь, что уровень масла достигает нижней кромки отверстия (3)
проверки уровня масла.
7. Установите на место пробку маслозаливного отверстия.
ВИД СПЕРЕДИ
(1) сливная пробка
(2) крышка маслозаливной горловины
(3) отверстие проверки уровня масла

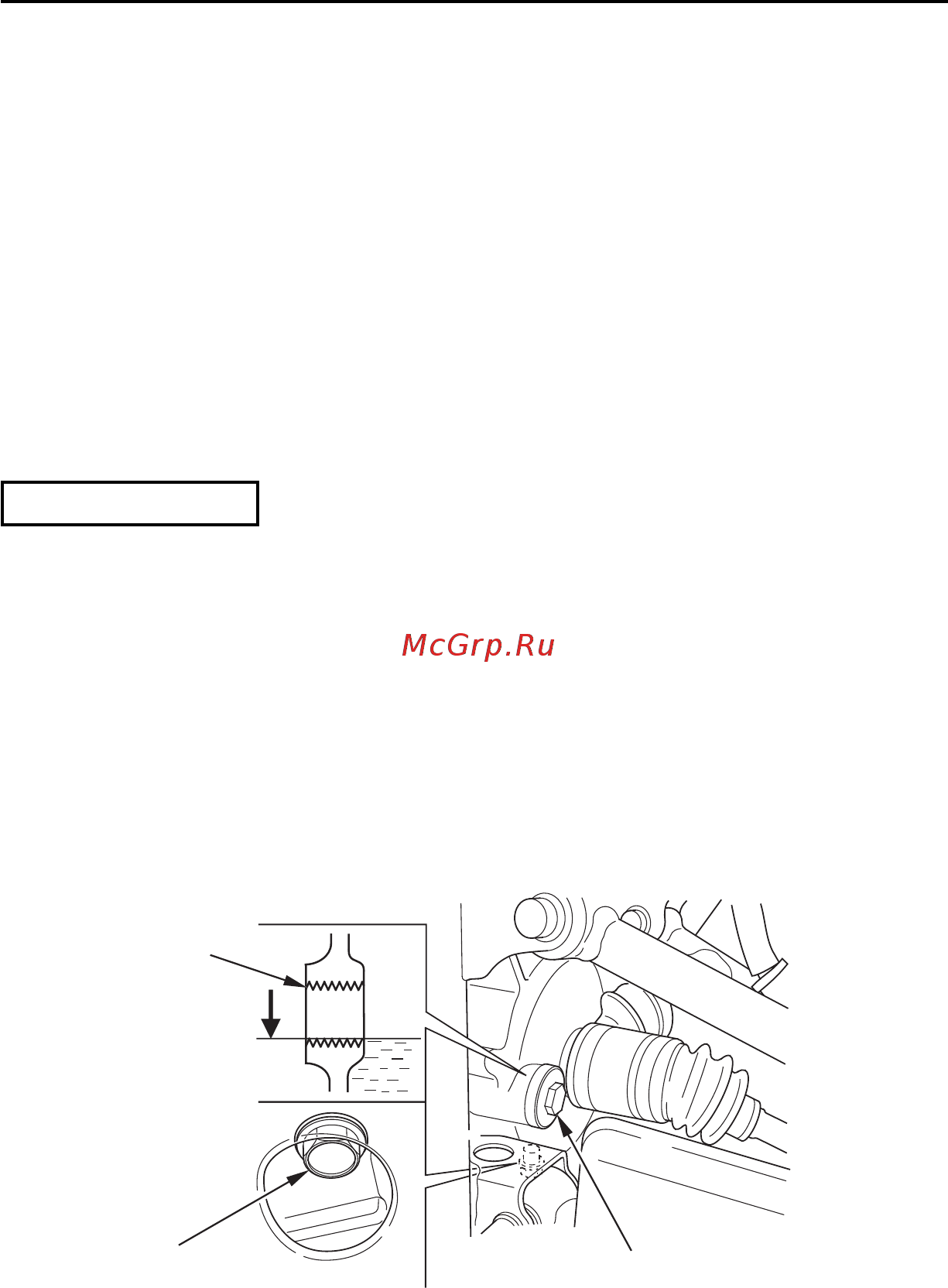

Рабочая жидкость для дифференциала
(1)
(2)
(3)
