![Honda TRX420FA (2009-2011) — органы управления и переключатели передач для автомобилей [39/234]](/icons/site-icon-64.png){kind=icon}
Honda TRX420FA (2009-2011) — органы управления и переключатели передач для автомобилей [39/234]
Превью страниц
Страница 39 /
234
![Honda TRX 420 FPM [39/234] Переключатель передач](/views2/1011731/page39/bg27.png)
31
Приборы и органы управления
Органы управления и функции
Переключатель передач
Режим автоматического переключения передач:
Эти переключатели передач (переключатель вверх (1) и переключатель
вниз (2)) используются для выбора положений привода (D), нейтрали (N)
и передачи заднего хода (R).
См. разделы Переключение передач (стр. 65) и Движение задним ходом (стр. 71).
Режим ручного переключения передач:
Данные переключатели служат для включения следующей повышающей
либо понижающей передачи. Для включения следующей повышающей
передачи необходимо нажать переключатель (1) повышающей передачи.
Для включения следующей понижающей передачи необходимо нажать
переключатель (2) понижающей передачи.
См. разделы Переключение передач (стр. 65) и Движение задним ходом (стр. 71).

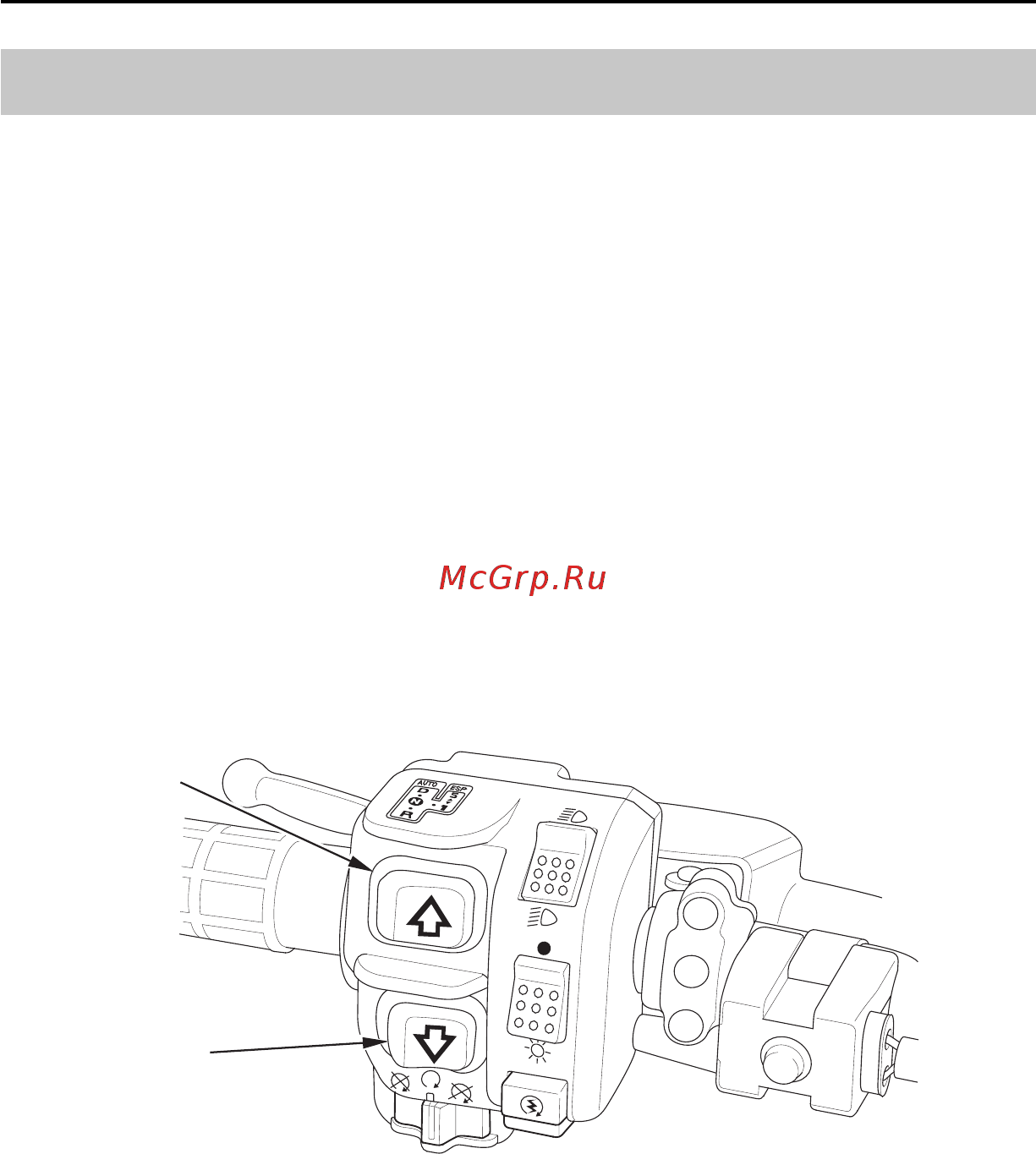

ЛЕВАЯ РУКОЯТКА
(1) кнопка переключения на повышающую передачу
(2) кнопка переключения на понижающую передачу
(2)
(1)
