159
Обслуживание мотовездехода Honda
Скребок
Ознакомьтесь с правилами техники безопасности на стр. 93.
Скребок на заднем верхнем рычаге защищает задний рычаг и соскребает
грязь с внутренней поверхности заднего колесного диска.
Износ скребка зависит от стиля вождения и дорожных условий. При экс-
плуатации мотовездехода по грязи или воде износ скребка увеличивается.

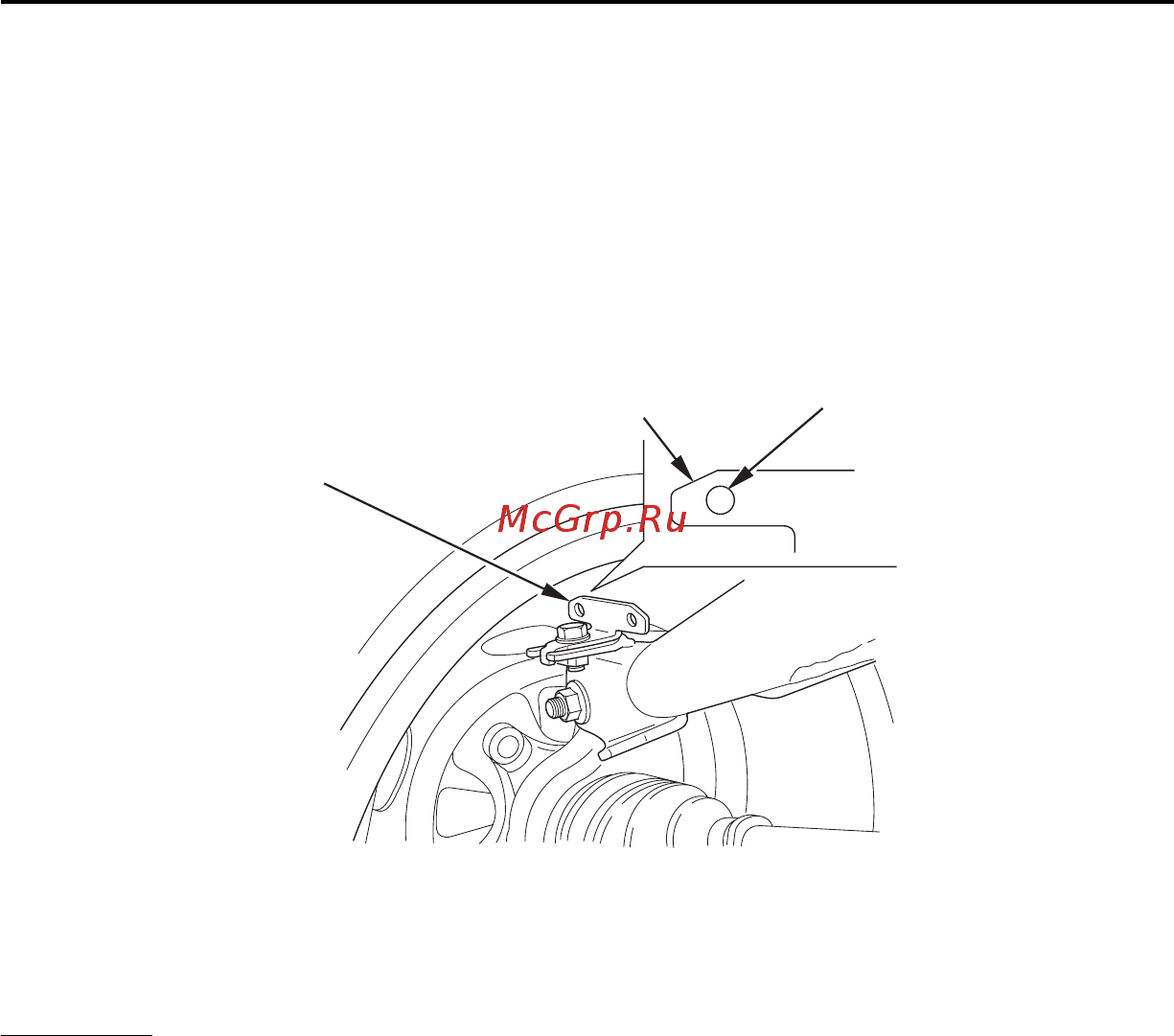

ВИД НА ЛЕВУЮ ЗАДНЮЮ ЧАСТЬ (Правая аналогична)
(1) скребок (3) индикатор износа
(2) линия предельного износа
Проверка
Проверяйте скребок (1) на заднем верхнем рычаге на отсутствие трещин,
поломок или ослабления крепления в периоды, обусловленные Регламен-
том технического обслуживания.
Если скребок поврежден, или линия предельного износа (2) достигла
индикатора износа (3), обратитесь к официальному дилеру Honda для за-
мены скребка.
Всегда проверяйте каждый скребок на обоих задних колесах.
(2)
(1)
(3)
