Приборы и органы управления
Органы управления и функции

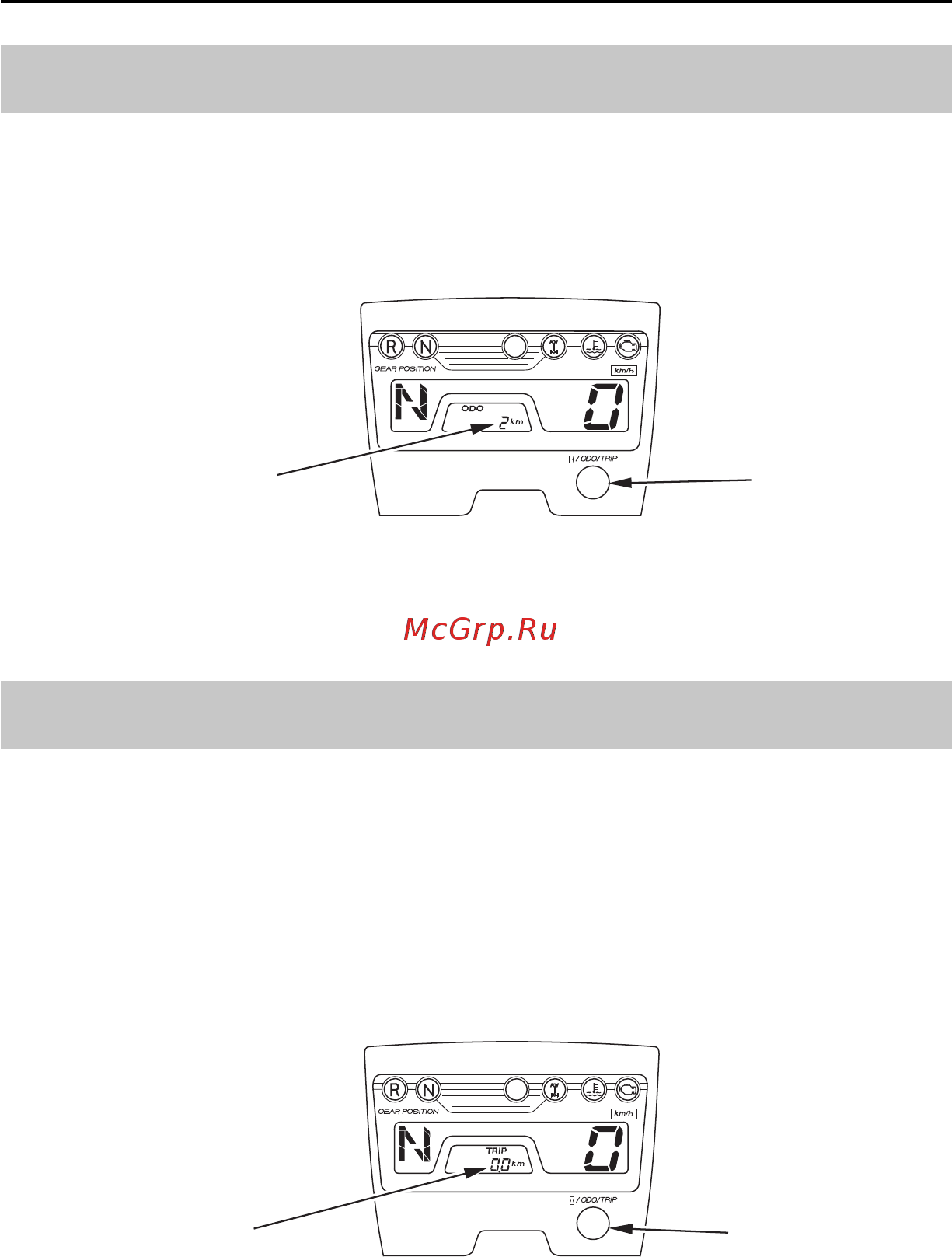

Одометр
Когда он выбран, одометр (1) служит для отображения совокупного пробе-
га в километрах при включенном зажигании. Для переключения режимов
отображения показаний одометра/счетчика мото-часов/указателя пробега
за поездку нажмите кнопку (2).
(1) одометр (2) кнопка переключения режимов ото-
бражения показаний счетчика мото-часов/
одометра/указателя пробега за поездку
Указатель пробега за поездку
Указатель пробега за поездку (1) служит для отображения пробега за одну
поездку в километрах при включенном зажигании. Для переключения ре-
жимов отображения показаний одометра/счетчика мото-часов/указателя
пробега за поездку нажмите кнопку (2). Для обнуления показаний счет-
чика пробега за поездку нажмите и удерживайте более двух секунд кнопку
переключения отображения счетчика мото-часов/одометра/указателя
пробега за поездку.
(1) указатель пробега за поездку (2) кнопка переключения режимов ото-
бражения показаний счетчика мото-часов/
одометра/указателя пробега за поездку
(2)(1)
(2)(1)
