188 Действия при непредвиденных обстоятельствах
Неполадки в трансмиссии
Мотовездеход не двигается, несмотря на то, что символ «—» не мигает.
В этом случае возможной причиной является блокировка трансмиссии.
Для разблокировки трансмиссии выполните следующие действия:
1. Проверьте, включена ли нейтральная передача.
2. Включите стояночный тормоз.
3. Поверните ключ зажигания в положение OFF (О).
4. Снимите седло (стр. 104) и левую боковую панель (стр. 112).

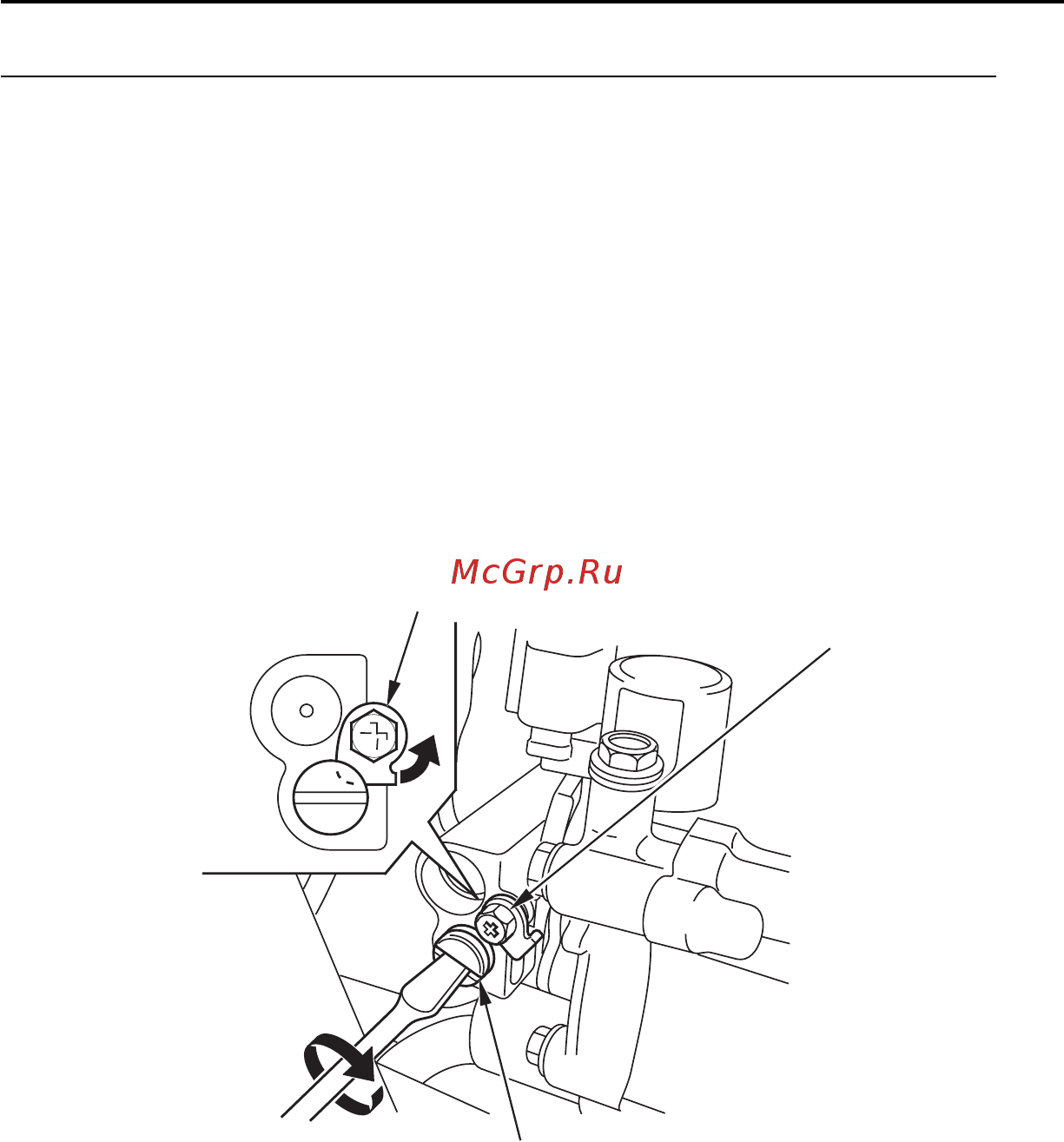

5. Ослабьте винт (1) и освободите блокировочную пластину (2).
6. Полностью вкрутите аварийный клапан (3).
7. Запустите двигатель и двигайтесь по направлению к месту, откуда
мотовездеход может быть оттранспортирован в расположение офици-
ального дилера Honda.
ЛЕВАЯ СТОРОНА
(1) винт (3) аварийный клапан
(2) пластина блокировки
(3)
(1)
(2)
