Обслуживание мотовездехода Honda
Воздушный фильтр
11. Установите фильтрующий элемент в корпус воздухоочистителя.
12. Нанесите тонкий слой смазки на поверхность уплотнителя воздухоочи-
стителя.
13. Установите на место хомут.
14. Установите воздухоочиститель в сборе в корпус.
15. Закрутите винт.
16. Сборку проводите в порядке, обратном разборке.

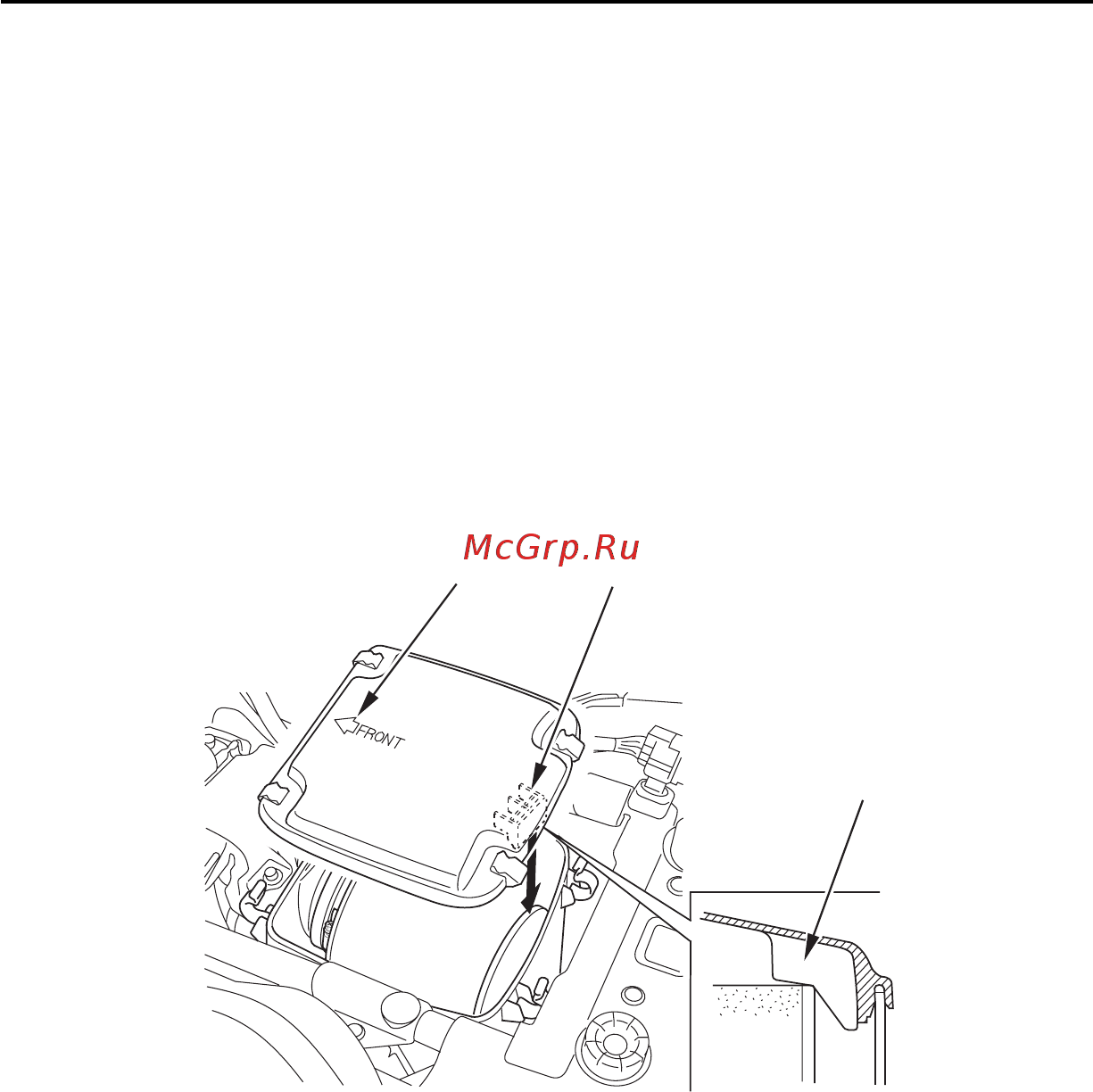

При сборке установите метку FRONT (ПЕРЕДНЯЯ ЧАСТЬ) (8)
•
лицом вперед, а также совместите вырезы (9) с торцом воздухоочи-
стителя.
ПОД СЕДЛОМ
(8) метка FRONT (передняя часть) (9) фиксатор
(8) (9)
(9)
