4-17
4

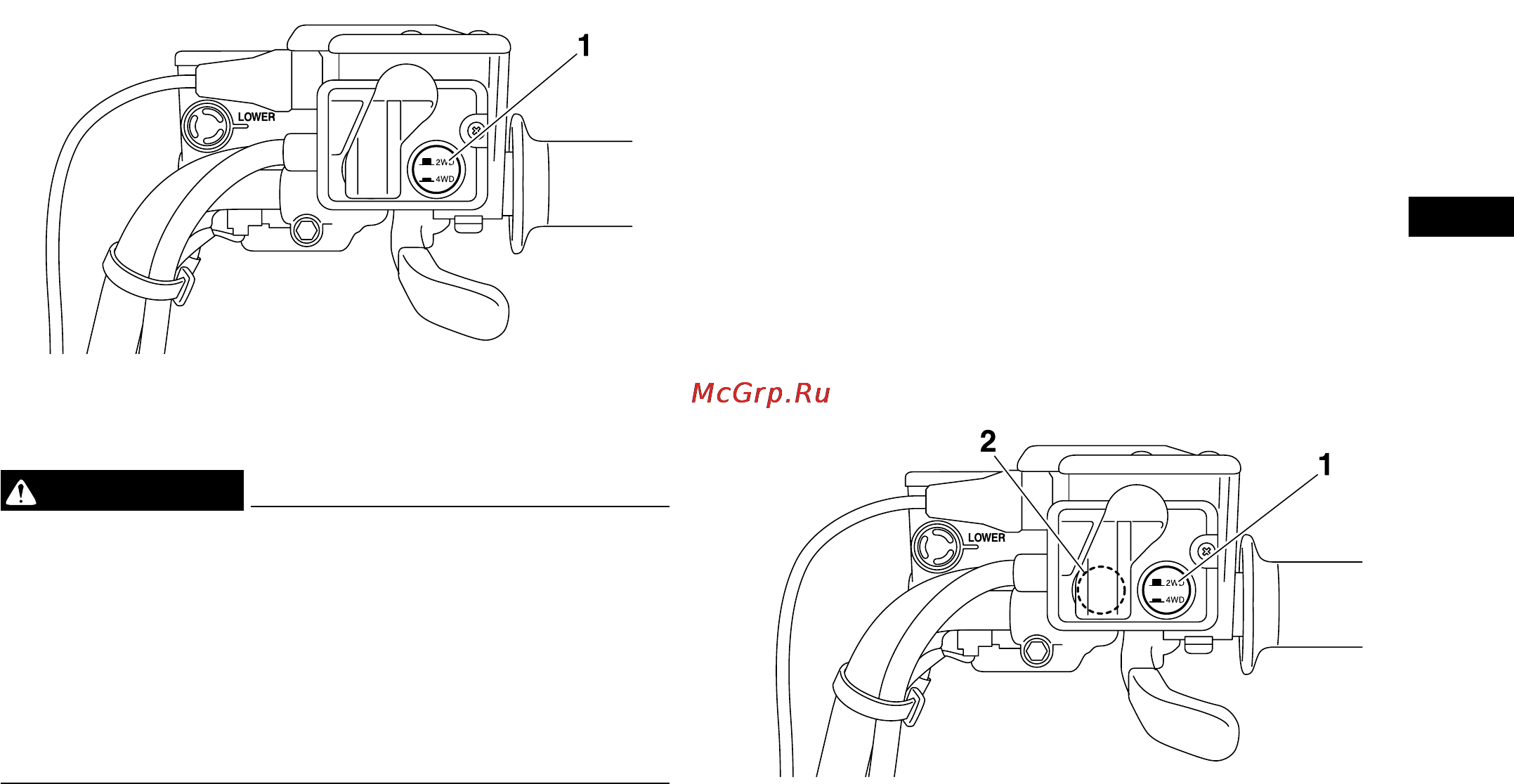

1. Переключатель между режимами «2WD» (задний при-
вод) и «4WD» (полный привод).
EWB00163
ПРЕДОСТЕРЕЖЕНИЕ
Обязательно останавливайте мотовездеход перед тем, как
переключить режим трансмиссии. При одинаковых внешних
условиях поведение мотовездехода в режимах «2WD» и
«4WD» значительно отличается. Во время длительного дви-
жения поведение мотовездехода после переключения с од-
ного режима на другой может резко измениться. Это может
отвлечь водителя, в результате чего возрастет риск потери
управления и аварии.
EBU18254
Переключатель между режимами «4WD» (полный
привод) и «LOCK» (блокировка дифференциала)
На мотовездеходе установлена блокировка дифференциала,
работающая в режиме полного привода. Выбирайте режим
работы трансмиссии в зависимости от внешних условий.
«4WD» (режим полного привода): крутящее усилие передает-
ся на передние и задние колеса.
«LOCK» (режим полного привода с включенной блокировкой
дифференциала): крутящее усилие передается на передние
и задние колеса, включена блокировка дифференциала. В
отличие от режима «4WD», в режиме «LOCK» все колеса вра-
щаются с одинаковой частотой.
1. Переключатель между режимами «2WD» (задний при-
вод) и «4WD» (полный привод).
2. Переключатель между режимами «4WD» (полный при-
вод) и «LOCK» (блокировка дифференциала).
