4-18
4
Перед включением блокировки дифференциала убедитесь,
что включен режим полного привода «4WD».

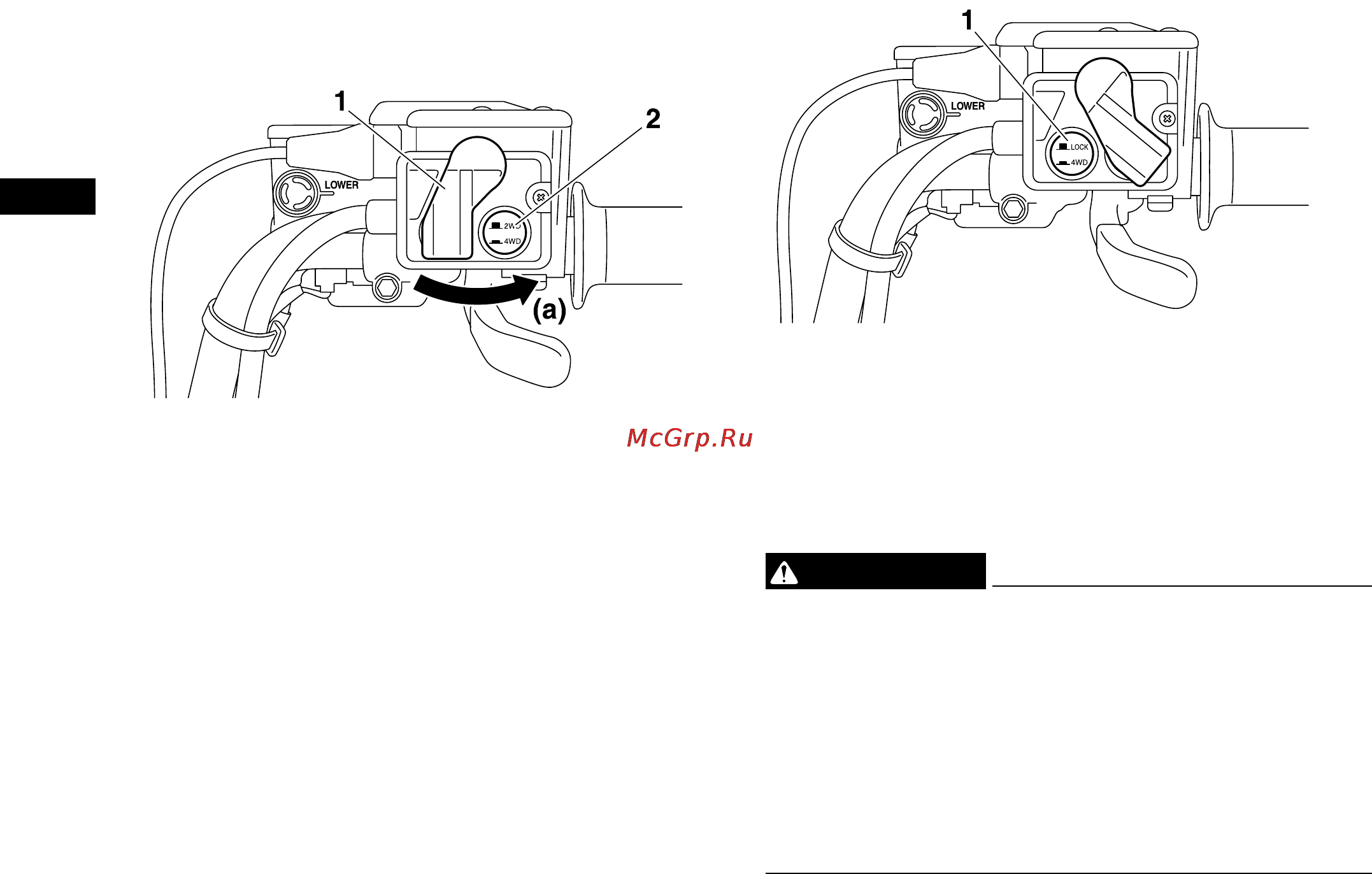

1. Рычаг блокировки дифференциала.
2. Переключатель между режимами «2WD» (задний при-
вод) и «4WD» (полный привод).
Остановите мотовездеход. Переведите рычаг блокировки
дифференциала в положение (а), после этого установите
переключатель блокировки дифференциала в положение
«LOCK». Когда дифференциал заблокирован, на многофунк-
циональной панели приборов, рядом с индикатором «LOCK»,
загорится индикатор блокировки дифференциала «DIFF.
LOCK».
1. Переключатель между режимами «4WD» (полный при-
вод) и «LOCK» (блокировка дифференциала).
Для снятия блокировки дифференциала остановите мото-
вездеход и переключите переключатель режима работы
трансмиссии в положение «4WD».
EWB00131
ПРЕДОСТЕРЕЖЕНИЕ
Обязательно останавливайте мотовездеход перед тем,
как переключить режим работы трансмиссии.
При одинаковых внешних условиях поведение мото-
вездехода в режимах «4WD» и «LOCK» значительно от-
личается. Во время длительного движения, поведение
мотовездехода после переключения с одного режима
на другой может резко измениться. Это может отвлечь
водителя, в результате чего возрастет риск потери уп-
равления и аварии.
