Greta 600-13 [12/28] Комплектність

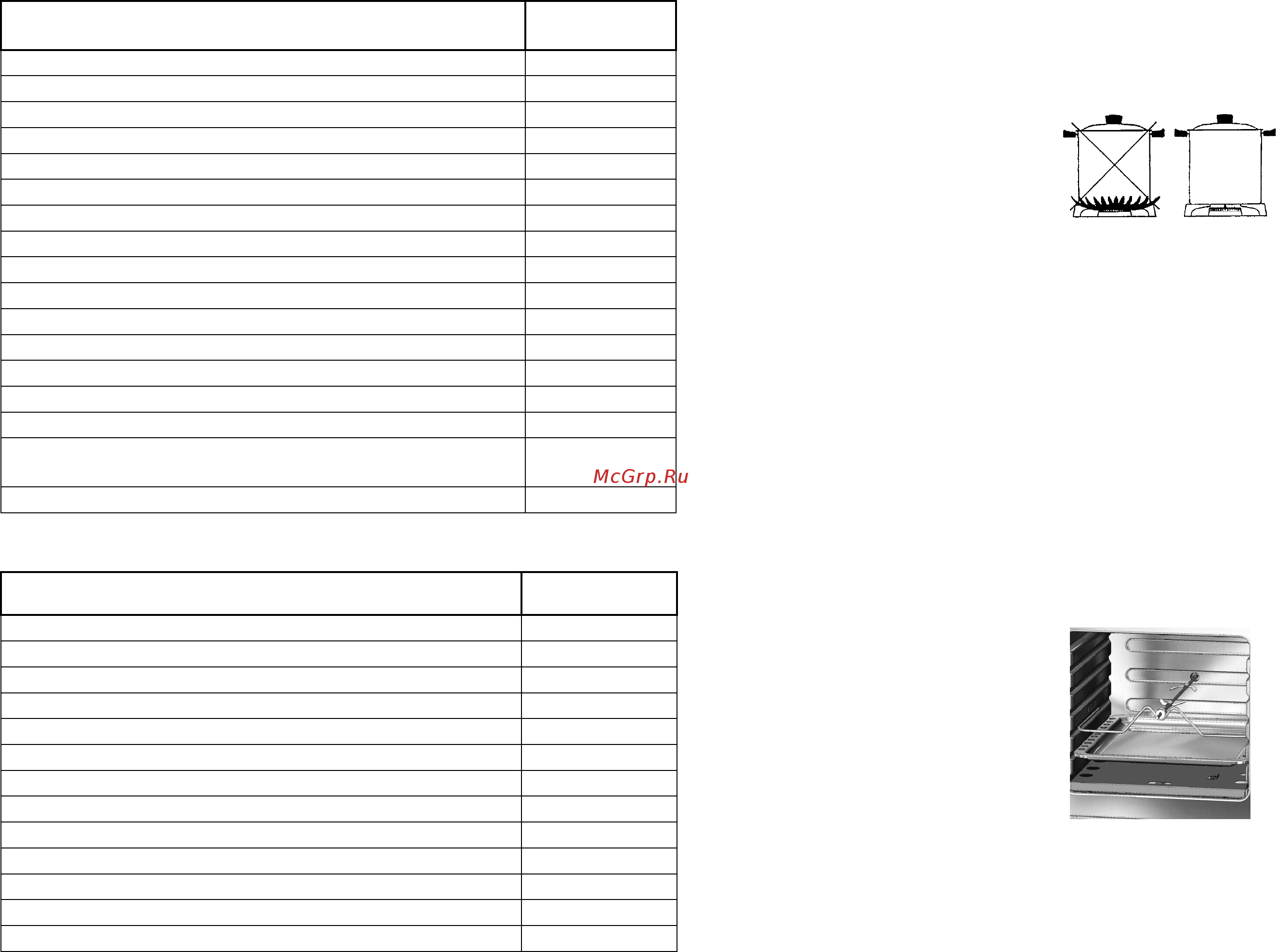

![Greta 600-13 [12/28] Комплектність](/views2/1125786/page12/bgc.png)
12
КОМПЛЕКТНІСТЬ
Таблиця 3. Перелік комплектуючих плит мод.600
Комплектуючі
Кол. на
вик.,шт.
1. Плита 1
2. Решітка столу (комплект) 1
3. Деко 1
4. Решітка духовки 1
5. Розсікач пальника напівшвидкої дії з кришкою 2
6. Розсікач пальника надшвидкої дії з кришкою 1
7. Розсікач пальника допоміжного з кришкою 1
8. Комплект змінних сопел для зрідженого газу 1
9. Регулювальні ніжки 4
10. Посібник по експлуатації 1
11. Упаковка 1
12. Щиток столу (за наявності) 1
13. Гвинт М4 (за наявності) 2
14. Гайка М4 (за наявності) 2
15. Шайба (за наявності) 2
16. Фільтр (за наявності запобіжного пристрою
контролю полум’я)
1
17. Запобіжний кронштейн (окрім плит по Росії) 1
Таблиця 3а. Перелік комплектуючих плит мод.600-ГЭ
Комплектуючі
Кол. на вик.,
шт.
1. Плита 1
2. Решітка столу (комплект) 1
3. Деко 1 (2)
4. Решітка духовки 1
5. Розсікач пальника надшвидкої дії з кришкою 1
6. Розсікач пальника напівшвидкої дії з кришкою 2 (1)
7. Розсікач пальника допоміжного з кришкою 1
8. Рожен (комплект) (за наявності) 1
9. Регулювальні ніжки 4
10. Фільтр (за наявності автоматики) 1
11. Комплект сопел для зрідженого газу 1
12. Посібник по експлуатації 1
13. Упаковка 1
45
Использование газовых горелок стола
Для эффективного использования горелок стола следует выби рать кастрю-
ли перечисленных ниже размеров: вспомогательная горелка - диаметр min 120
- max 160 мм, горелка полубыстрого действия - диаметр min 180 - max 200 мм,
горелка сверхбыстрого действия - диаметр min 240 - max 260 мм. Режим рабо-
ты го релок должен быть таким, чтобы пламя не выходило за края кастрюли см.
рис.11. Использование кастрюлей большего диаметра приведёт к выходу из
строя горелки стола.
Рис.11 Установка кастрюли на решетке стола
Не используйте для приготовления кастрюли с изогнутым дном.
Использование электрической конфорки стола (при наличии).
Для повышения КПД конфорки рекомендуется пользоваться посудой с ров-
ным, плоским дном, диаметром равным или немного большим конфорки.
Чтобы конфорка не ржавела, не ставьте на неё кастрюли с мокрым дном.
Включение таймера
Чтобы включить таймер (при наличии), необхо димо повернуть соответству-
ющую ручку по ходу часовой стрелки и устано вить на необходимую отметку
времени, через которое раз дастся звонок.
При установке времени срабатывания до 10 мин. необходимо провернуть
ручку до отметки «60» с последующим воз вратом на заданное время.
Установка вертела (при наличии) в духовке
Чтобы воспользоваться вертелом, необходимо установить опору вертела в
направляющие духового шкафа см. рис.12
Установить вертел в муфту мотора и на опору
Во время приготовления ручка вертела должна быть снята, а дверца закрыта.
Рис.12 Расположение вертела в духовке
Пользование устройством освещения
Для визуального наблюдения за выпечкой и жарением в духовке следует
пользоваться устройством освещения (не для всех моделей).
Включение и выключение освещения духовки осу ществляется кнопкой поз.10,
расположенной на панели управления или ручкой переключателя мощности поз. 7.
ВНИМАНИЕ! Для предупреждения опасности поражения электрическим то-
ком перед заменой лампы убедитесь, что прибор выключен.
