38
- единовременно потребляемая мощность
электрической духовки, кВт max ...................................................... 1,8
в том числе:
- верхнего ТЭНа ................................................................................ 0,7
- ТЭН-гриля ....................................................................................... 1,4
- нижнего ТЭНа ................................................................................. 1,1
- Потребляемая мощность подсветки духовки, Вт ............................. 15
- Напряжение, В ............................................................................... 220
- Полезный объем духовки, дм3 , не менее ........................................ 50
- Габаритные размеры, мм :
- высота ........................................................................................... 850
- ширина .......................................................................................... 600
- глубина .......................................................................................... 540
- масса плиты, кг (не более), ................... в зависимости от исполнений
Данные об энергетической эффективности плиты электрической бытовой
мод.
600-ГЭ
.
Действительный расход электроэнергии
(для духового шкафа) ................................................................0,79 кВт/час
Класс энергетической эффективности
(для духового шкафа) ..................................................................................A
Откорректированный уровень звукового напряжения
(плита с вертелом) ...........................................................................48,1 дБА
Полезный объем духовки ........................................................................50 л
Данные предоставлены ГП «Донецкстандартметрология».
Энергетическая эффективность определяется в соответствии с «Правилами
определения производителями, импортерами класса энергетической эффективно-
сти товара и иной информации об энергетической эффективности», утвержденны-
ми Постановлением Российской Федерации, а также в соответствии с ДСТУ 4980.
Информационная энергетическая этикетка соответствует ДСТУ 4980, ДСТУ 4081
и ГОСТ Р 51 388.
Этикетка энергетической эффективности с данными располагается на двери
духовки (или в руководстве по эксплуатации).
Табличка с техническими данными прибора расположена на передней стен-
ке плиты.
Масса плиты является величиной расчетной и максимально приближенной к
фактической массе изделия.
Незначительные изменения массы плит нетто/брутто обоснованы допусти-
мыми отклонениями в толщинах тонколистового проката по соответствующим
нормативным документам, допустимыми отклонениями массы упаковки, в за-
висимости от атмосферных условий.
ИСПОЛНЕНИЯ ПЛИТ
Плиты модели 600 –ГЭ-ХХ и 600 -ХХ выпускаются различных исполнений.
Обозначение Вашего исполнения указано в штрих-коде, расположенном в
настоящем руководстве, на плите около фирменной таблички и на упаковке.
Если плита имеет стеклянную крышку,
ЗАПРЕЩАЕТСЯ:
- зажигать горелки стола при закрытой крышке;
- опускать крышку при горящих или еще не остывших горелках.
Прежде чем открывать крышку, следует удалить с нее жидкостные загрязнения.
Для чистки стеклянную крышку можно снять, для этого ее нужно открыть
и поднять вверх, вынимая из механизма открывания. Стекло, применяемое
для этой цели, закалённое и имеет высокую стойкость к термическому удару
19
Дверка нижня Шухляда

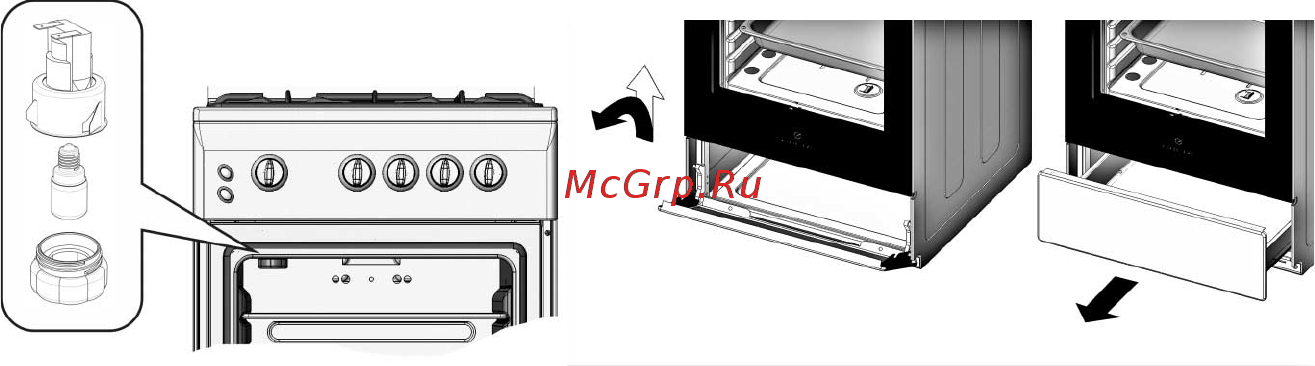

Мал. 13 Заміна лами освітлення Мал. 14 Відкриття
господарського відділення
Відділення для зберігання приладдя
Плита з господарським відсіком віготовляється різних виконань: з відкидною
дверкою, висувною шухлядою або заглушкою.
Щоб відкрити дверку її потрібно підняти вгору, утримуючи за спеціально ви-
конану видавку знизу, і нахилити на себе (мал. 14) (Дверка нижня).
Як висунути шухляду, показано на мал. 14 (Шухляда).
ПРАКТИЧНІ ПОРАДИ
Духовка комплектується решіткою і деком для випічки або смажіння, а для
моделей з роженом - опорою для рожена. Усі ці елементи мають можливість
встановлюватися в полози духовки див. мал. 7, 12. Деко може бути встановлене
безпосередньо на решітку або (при розвороті) в полози духовки (наприклад, для
збору жиру див. мал. 12).
Випічку або смажіння рекомендується виконувати на деку, встановленому в
полози духовки на третій полиці (рахувати згори). Для цієї ж мети можна корис-
туватися і решіткою духовки - встановити її аналогічно в полози духовки, а згори
розмістити форми для приготування.
Якщо виріб сильно підгорає згори, а знизу не пропікається, рекомендується
перемісити його на один рівень вниз або зменшити температуру.
Максимальне навантаження на деко або решітку духовки не більше 3 кг.
Для перевірки готовності блюда не слід висувати деко або решітку більш ніж
на половину щоб уникнути перекидання.
Випічку і смаження здійснювати в прогрітій при максимальному горінні про-
тягом 20-25 хвилин духовці.
Погрішність індикатора ±20°С. За наявності крану з терморегулятором інди-
катор відсутній.
Випічку виробів з тіста слід здійснювати на деку, розташованому на третій
полиці (вважати згори), при температурі 180-200°С.
Смаження м’яса, птаха здійснювати на 3 або 4 полиці (згори) при темпера-
турі 250-270 °С.
На замітку споживачеві!
Опитування споживачів показали, що як тиск в мережі, так і калорий-
ність газу в різних регіонах коливаються в дуже великих межах, виходячи,
іноді, за допустимі норми. Тому усі раді і дані таб-лиць з приготування в
нестандартних ситуаціях можуть носити лише рекомендаційний харак-
тер. Ваш власний досвід і оцінка конкретної ситуації, можливо, внесуть
необхідні корективи.
