44
устройство не следует больше приводить в действие и перед каждой
следующей попыткой зажигания необходимо открыть дверку духовки и
повторить попытку не ранее, чем через 1 минуту.
- включение духовки с терморегулятором и автоматикой безопасности
Чтобы зажечь горелку духовки, поднесите горящую спичку или зажигалку к
запальному отверстию (Рис.10) и поверните ручку управления духовкой против
часовой стрелки в положение МАХ.
Если модель оснащена устройством безопасности, ручку следует держать
нажатой не менее 15 секунд для прогрева датчика устройства.
ВНИМАНИЕ! Если горелка по истечении 15 секунд не зажглась, то это
устройство не следует больше приводить в действие и перед каждой
следующей попыткой зажигания необходимо открыть дверку духовки и
повторить попытку не ранее, чем через 1 минуту.
Желаемая температура приготовления выбирается из значений, указанных
на панели управления.
Духовка нагревается до заданной температуры и термостат, управляемый
ручкой, поддерживает температуру постоянной.
Электрическая духовка с ТЭНUгрилем и вертелом (при наличии).
Управление электрической духовкой с ТЭН`грилем осуществляется
датчиком`реле температуры (ручка поз. 3) и переключателем мощности (ручка
поз.7), которые расположены на панели управления (рис. 9).
Чтобы включить электрическую духовку, нужно сначала повернуть ручку
датчика`реле температуры по часовой стрелке и уста новить на желаемую тем-
пературную отметку. Затем ручкой переключа теля вращением против часовой
стрелки, включить верхний нагрева тельный элемент, нижний, оба нагрева-
тельных элемента или ТЭН`гриль с вертелом (при наличии).
Ручка датчика`реле температуры кругового вращения не имеет.
Одновременно с нагревателями духовки включается лампочка подсвет ки
(горит на протяжении работы электрической духовки) и контрольная лампочка
электрической духовки (отключается при достижении нагревателями заданной
температуры).
Перед использованием ТЭН`гриля с вертелом (при наличии) необходимо
установить вертел (при наличии) в муфту мотора и на опору см. рис. 12
Во время приготовления ручка вертела (при наличии) должна быть снята, а
дверца закрыта.
Электрическая духовка.
Управление электрической духовкой осуществляется датчиком-реле темпе-
ратуры и переключателем мощности.
Чтобы включить электрическую духовку, нужно сначала повернуть ручку
датчика-реле температуры поз. 3 рис. 9 по часовой стрелке и уста новить на
желаемую температурную отметку. Затем ручкой переключа теля поз. 7 рис. 9
вращением против часовой стрелки, включить верхний нагрева тельный эле-
мент (t max=210°C), нижний (t max=280°C) или оба нагрева тельных элемента
(t max=290°C).
Ручка датчика-реле температуры кругового вращения не имеет.
Одновременно с нагревателями духовки включается лампочка подсвет ки
(горит на протяжении работы электрической духовки) и контрольная лампочка
электрической духовки (отключается при достижении нагревателями заданной
температуры).
Внимание! Во время эксплуатации духовка разогревается, избегайте
прикосновения к нагревательным элементам духовки (ТЭН).
13
УСТРІЙ ВИРОБУ

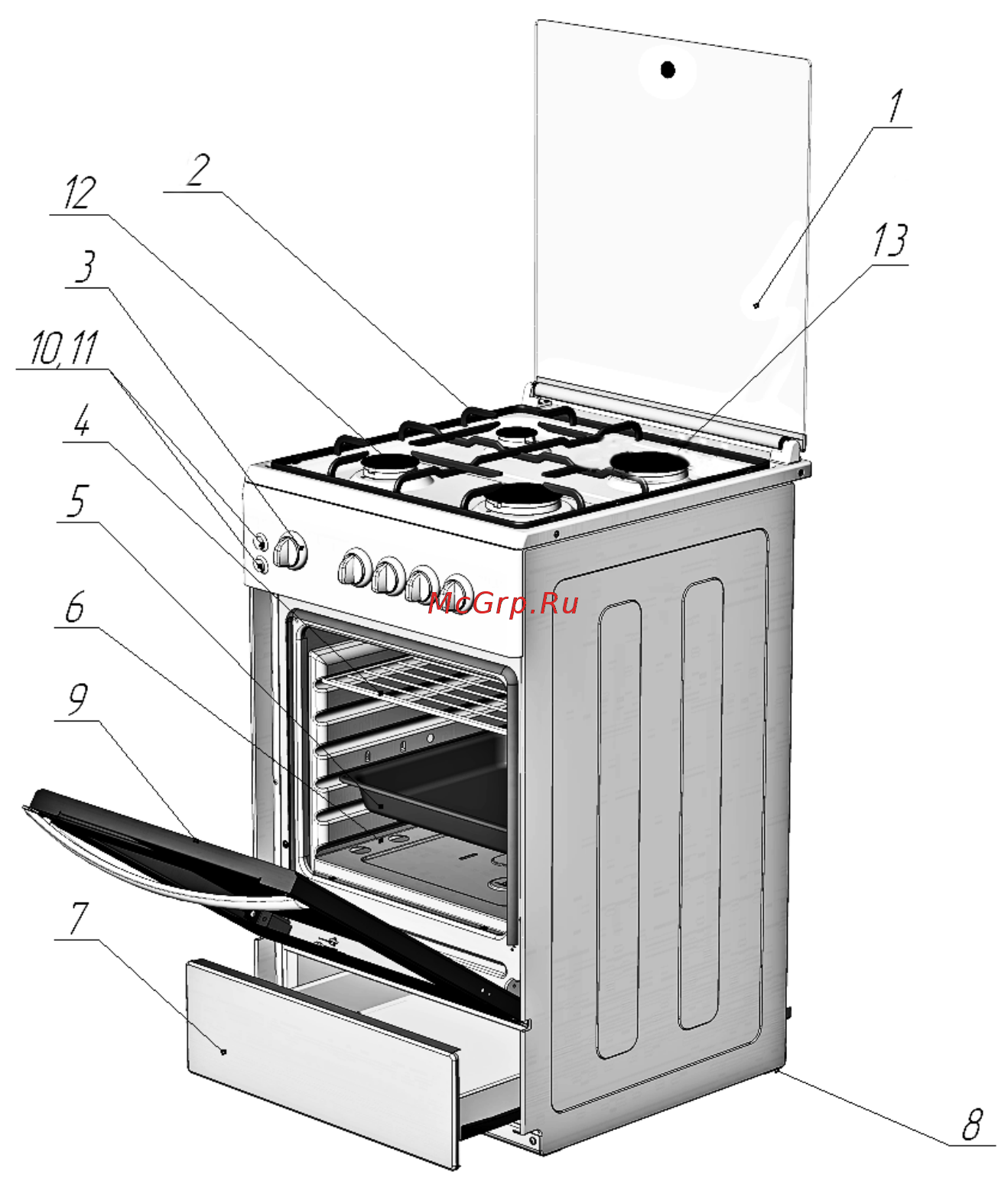

Мал. 7 Устрій плити
1 - кришка (не для всіх моделей)
2 - решітка столу
3 - ручка керування пальниками
4 - решітка духовки
5 - деко
6 - духовка:
- газова
- електрична (ТЕН верхній і нижній)
- електрична (ТЕН-гриль з роженом
(верхній) і ТЕН нижній)
7 - господарське відділення
8 - регулювальні ніжки
9 - двері духовки
10 - кнопка включення освітлення (не
для всіх моделей)
11 - кнопка включення електророзпалу
(не для всіх моделей)
12 - пальники столу
13 - електрична конфорка столу (не
для всіх моделей)
