24

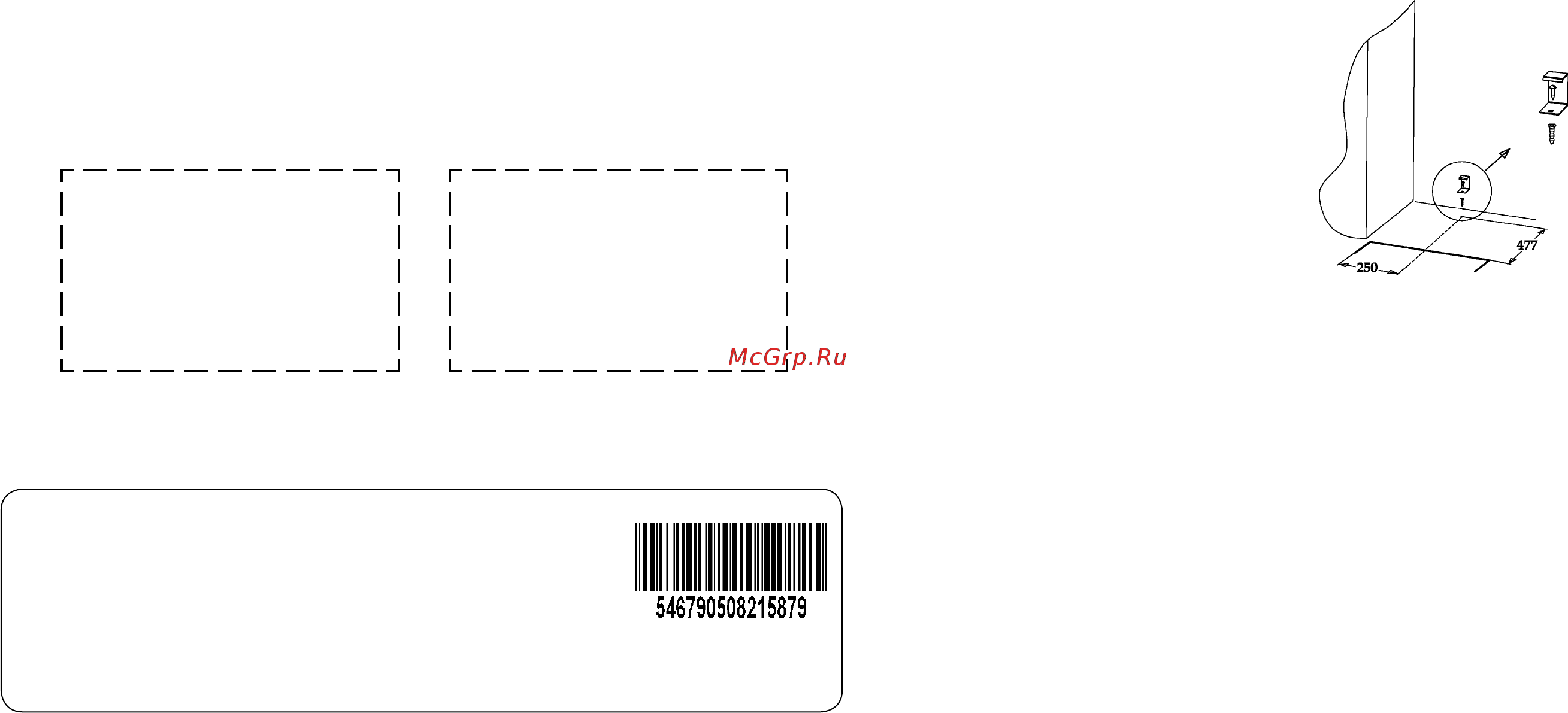

* Розшифровка штрих-кода.
Напис зверху - код плити. Розшифровку дивись у вкла-
диші «Розшифровка коду віробів «Greta».
Напис збоку - модель плити і виконання.
Перші п’ять цифр - номер виробу по заводському довід-
нику, наступні дві цифри - місяць випуску, потім дві цифри
- рік випуску. Останні шість цифр - серійний номер плити.
600-06
Приклад: Плита газова побутова чотирипальникова, мод.600 виконання 06, но-
мер плити по заводському довіднику - 54679, виготовлена в травні (05) 2008 року
(08), серійний номер - 215879
МАСА
СВІДОЦТВО ПРО ПРИЙМАННЯ (для мод.600)
Плита газова побутова чотирипальникова відповідає ДСТУ2204-
93(ГОСТ10798-93) (для реалізації по Україні), ГОСТ Р 50696-2006 (для реалізації
по Росії) визнана придатною для експлуатації. Плита відрегульована на вико-
ристання природного газу.
_______________________________________________________________________
штамп ВТК
(відп. за приймання)
СВІДОЦТВО ПРО ПРИЙМАННЯ (для мод. 600-ГЭ)
Плита газоелектрична побутова відповідає ТУ У 29.7-00153488-001:2005, ви-
знана придатною для експлуатації. Плита відрегульована на використання при-
родного газу.
_______________________________________________________________________
штамп ВТК
(відп. за приймання)
GG62CG33(W)-00
33
Расстояние от мебели до боковых стенок плиты должно быть не менее 20мм.
Расстояние от решетки плиты до вытяжного устройства должно быть 650-
700мм (см. инструкцию к вытяжному устройству).
Минимальное расстояние от плиты до кухонной мебели сделанной из легко-
воспламеняющихся материалов не менее 700мм.
Плиту следует устанавливать на твердом и ровном полу без использования
подставок.
Перед эксплуатацией плиту нужно выровнять в горизонтальной плоскости.
Для этого служат регулировочные ножки.
Для дополнительной безопасности, чтобы плита не опрокинулась, ее необ-
ходимо закрепить к полу помещения предохранительным кронштейном (входит
в комплект поставки для плит без автоматики безопасности).
Порядок установки кронштейна:
- установить плиту на рабочее место, отметить на полу линию передней
стенки и габариты по ширине, как показано на рис. 2;
- отставить плиту в сторону, разметить и точно провести среднюю ось, на
которой отложить размер 477мм;
- по кронштейну сделать отметку на полу под крепежное отверстие;
- если пол деревянный, просверлить отверстие диаметром 3мм. В осталь-
ных случаях крепление осуществлять с помощью винта самонарезного и дюбе-
ля соответствующего диаметра (в комплект поставки не входит)
- установить и закрепить кронштейн винтом;
- поставить плиту на место, задвинув ее до упора;
Рис.2 Разметка пола для установки предохранительного кронштейна
Подсоединение плиты к газовой магистрали
ВНИМАНИЕ!
- перед подключением проверьте, соответствие местных условий под-
ключения (вид газа и давление газа) настройке прибора.
- параметры настройки прибора приведены в свидетельстве о прием-
ке настоящего руководства и в маркировке на табличке, расположенной
на передней стенке духовки.
- плита должна подключаться только специалистом, имеющим соот-
ветствующие полномочия.
- используйте газовые шланги, трубы, прокладки и др. детали, соот-
ветствующие национальному стандарту.
Для подключения к газовой магистрали плита имеет резьбу G1/2`` . Уплотни-
тельные прокладки не входят в комплект поставки и приобретаются потребите-
лем самостоятельно.
Уплотнители могут подключаться только один раз.
