Greta 600-13 [17/28] Устройство изделия
![Greta 600-13 [17/28] Устройство изделия](/views2/1125786/page17/bg11.png)
40

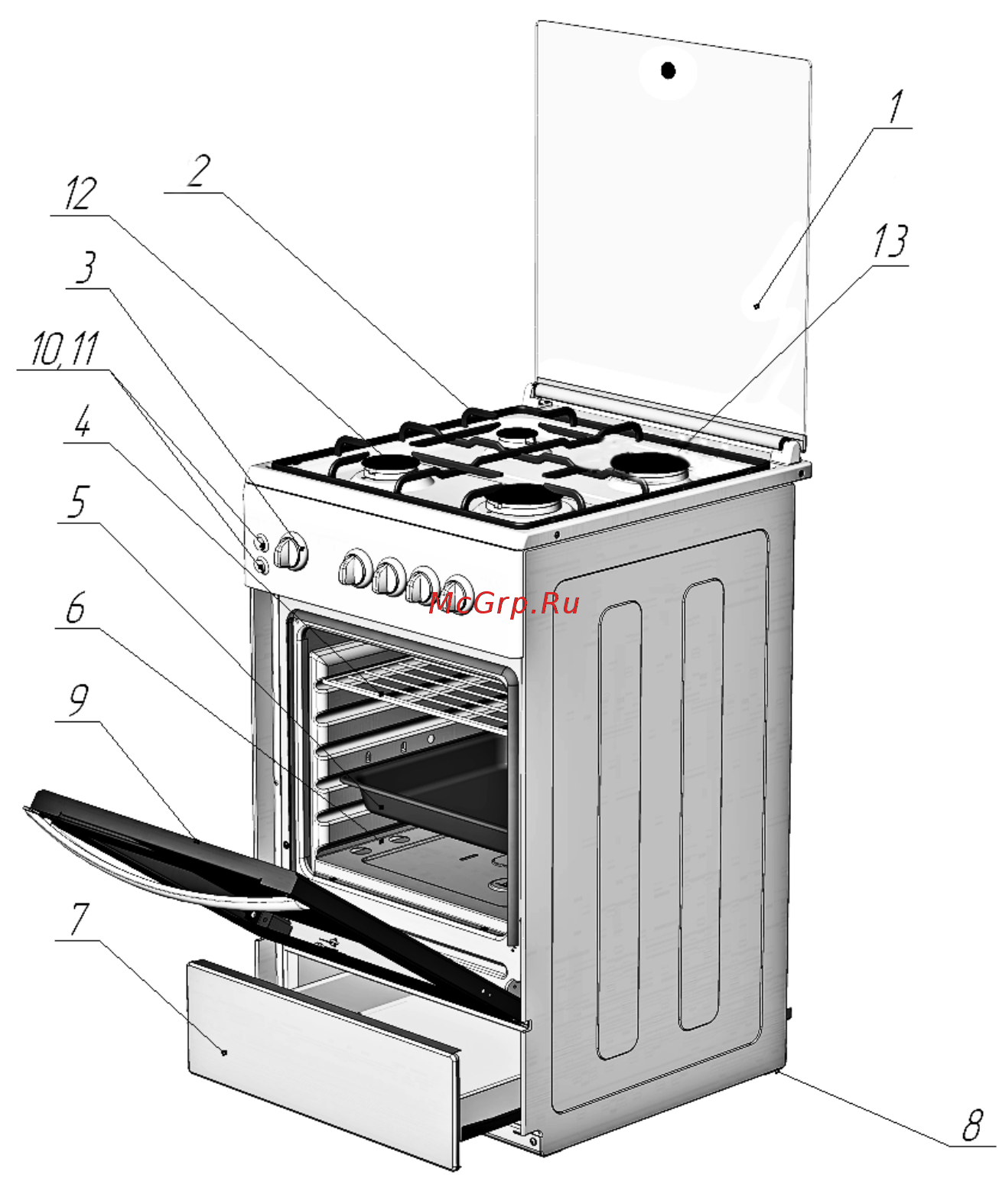

1 - крышка (не для всех моделей)
2 - решетка стола
3 - ручка управления горелками со стаканом
4 - решетка духовки
5 - противень
6 - духовка:
- газовая
- электрическая (ТЭН верхний и нижний)
- электрическая (ТЭН-гриль с вертелом
(верхний) и ТЭН нижний)
7 - хозяйственное отделение
УСТРОЙСТВО ИЗДЕЛИЯ
Рис. 7 Устройство плиты
8 - регулировочные ножки
9 - дверь духовки
10 - кнопка включения подсветки
(не для всех моделей)
11 - кнопка включения электро-
розжига (не для всех моделей)
12 - горелки стола
13 - электрическая конфорка
стола (не для всех моделей)
17
бою запалення необхідно відкривати двері духовки і спробувати ще раз
не раніше, чим через 1 хвилину.
- включення духовки з терморегулятором і автоматикою безпеки
Щоб запалити пальник духовки, піднесіть сірник, що горить, або запальничку
до запального отвору (мал. 10) і поверніть ручку керування духовкою проти го-
динникової стрілки в положення МАХ.
Якщо модель оснащена пристроєм безпеки, ручку слід тримати натиснутою
не менше 15 секунд для прогрівання датчика пристрою.
УВАГА! Якщо пальник після закінчення 15 секунд не запалився, то цей
пристрій не слід більше приводити в дію і перед кожною наступною спро-
бою запалення необхідно відкривати двері духовки і спробувати ще раз
не раніше, чим через 1 хвилину.
Бажана температура приготування вибирається зі значень, вказаних на па-
нелі керування.
Духовка нагрівається до заданої температури і термостат, керований руч-
кою, підтримує температуру постійною.
Електрична духовка з ТЕН-грилем і роженом (за наявності).
Управління електричною духовкою з ТЕН-грилем здійснюється датчиком-
реле температури (ручка поз.3) і перемикачем потужності (ручка поз.7), які
розташовані на панелі управління (мал. 9).
Щоб включити електричну духовку, потрібно спочатку повернути ручку дат-
чика-реле температури за годинниковою стрілкою і установити на бажану тем-
пературну відмітку. Потім ручкою перемикача обертанням проти годинникової
стрілки, включити верхній нагрівач, нижній, обидва нагрівача або ТЕН-гриль з
роженом (за наявності).
Ручка датчика-реле температури кругового обертання не має.
Одночасно з нагрівачами духовки включається лампочка освітлення (горить
впродовж роботи електричної духовки) і контрольна лампочка електричної ду-
ховки (відключається при досягненні нагрівачами заданої температури).
Перед використанням ТЕН-гриля з роженом (за наявності) необхідно встано-
вити рожен (за наявності) в муфту мотора і на опору див. мал. 12.
Під час приготування ручка рожена (за наявності) повинна бути знята, а
дверці закриті.
Електрична духовка.
Управління електричною духовкою здійснюється датчиком-реле температу-
ри і перемикачем потужності.
Щоб включити електричну духовку, треба спочатку повернути ручку датчика-
реле температури поз. 3 мал. 9 за годинниковою стрілкою і установити на бажану
температурну відмітку. Потім ручкою перемикача поз. 7 мал. 9 обертанням про-
ти годинникової стрілки, включити верхній нагрівальний елемент (t max=210°C),
нижній (t max=280°C) або обидва нагрівальні елементи (t max=290°C).
Ручка датчика-реле температури кругового обертання не має.
Одночасно з нагрівачами духовки включається лампочка освітлення (горить
упродовж роботи електричної духовки) і контрольна лампочка електричної духо-
вки (відключається при досягненні нагрівачами заданої температури).
Увага! Під час експлуатації духовка розігрівається, уникайте дотику до
нагрівальних елементів духовки (ТЕН).
Використання газових пальників столу
Для ефективного використання пальників столу слід вибирати каструлі вка-
заних нижче розмірів: допоміжний пальник - діаметр min 120 - max 160 мм,
