Greta 600-13 [5/28] Інструкція по установці
![Greta 600-13 [5/28] Інструкція по установці](/views2/1125786/page5/bg5.png)
52 5
ІНСТРУКЦІЯ ПО УСТАНОВЦІ
Цей розділ містить інструкції по установці і обслуговуванню плити і призна-
чений для кваліфікованих фахівців з монтажу, що встановлюють плиту.
Плита вважається герметичною, якщо падіння тиску по мано - вакуумметру
за 2 хв. не перевищує 40Па, при випробувальному тиску 15000 Па.
УВАГА! Перед будь-якими роботами по наладці і обслуговуванню від-
ключить плиту від електричної мережі.
Плиту слід встановлювати згідно з «Правилами безпеки систем газопоста-
чання» і Державних будівельних норм.
Для повного згорання газу приплив свіжого повітря в приміщенні повинен
складати не менше 2м
3
/годину на один кіловат потужності пальників. Повітря
може поступати прямо з вулиці через канал діаметром не менше 100см
2
або з су-
сідніх приміщень, обладнаних вентиляційними каналами, що виходять на вулицю.
УВАГА! Цей прилад не приєднується до відведення газоподібних від-
ходів (димарю). Він повинен встановлюватися і приєднуватися згідно з
діючими правилами і нормами по установці, прийнятими у Вашій країні.
Особливо необхідно звернути увагу на відповідні заходи по вентиляції.
Експлуатація плити веде до підвищення температури і вологості в примі-
щенні. Тому в приміщенні кухні має бути хороша вентиляція, для чого необхідно
тримати відкритими природні вентиляційні отвори або має бути встановлений
механічний вентиляційний пристрій.
При інтенсивному і тривалому використанні приладу може потрібно додатко-
ва вентиляція (відкриття вікна і ефективне провітрювання або включення меха-
нічного вентиляційного пристрою).
Установка
Вид кліматичного виконання УХЛ4 по ГОСТ 15150.
Плита відноситься до приладів класу 1 - вільна установка.
Розміщення плити між меблями показане на мал. 1.
Витяжка

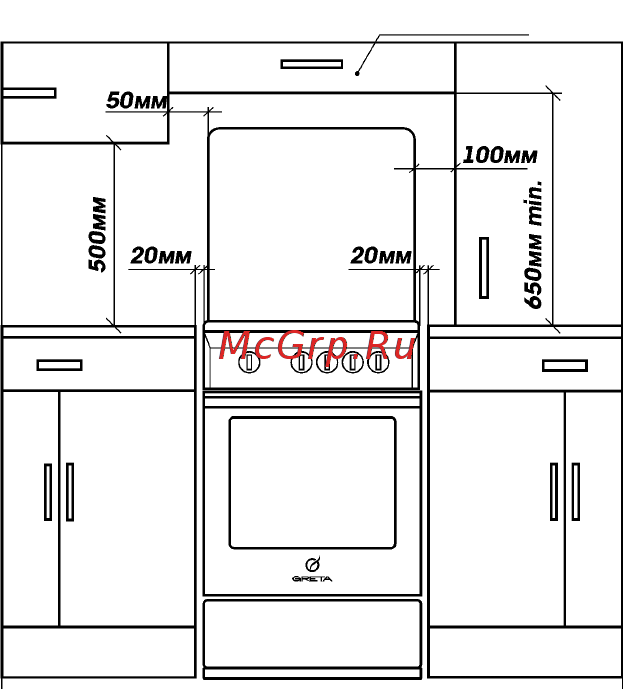

Мал. 1 Установка плити між меблями
Плита може вбудовуватися тільки до висоти робочої поверхні меблів, тобто
около 850мм від підлоги.
Прилеглі площини меблів мають бути термостійкими, здатними витримати
температуру 100°С.
Відстань від меблів до бічних стінок плити має бути не менше 20мм.
