32
ИНСТРУКЦИЯ ПО УСТАНОВКЕ
Этот раздел содержит инструкции по установке и обслуживанию плиты и
предназначен для квалифицированных специалистов по монтажу, устанавлива-
ющих плиту.
Плита считается герметичной, если падение давления по мано - вакуумме-
тру за 2 мин. не превышает 40Па, при испытательном давлении 15000 Па.
ВНИМАНИЕ! Перед любыми работами по наладке и обслуживанию от-
ключите плиту от электрической сети.
Плиту следует устанавливать согласно «Правилам безопасности систем га-
зоснабжения» и государственных строительных норм.
Для полного сгорания газа приток свежего воздуха в помещении должен со-
ставлять не менее 2м
3
/час на один киловатт мощности горелок. Воздух может по-
ступать прямо с улицы через канал диаметром не менее 100см
2
или из соседних
помещений, оборудованных вентиляционными каналами, выходящими на улицу.
ВНИМАНИЕ! Этот прибор не присоединяется к отводу газоподобных
отходов (дымоходу). Он должен устанавливаться и присоединяться со-
гласно действующим правилам и нормам по установке, принятым в Ва-
шей стране. Особенно необходимо обратить внимание на соответствую-
щие меры по вентиляции.
Эксплуатация плиты ведет к повышению температуры и влажности в поме-
щении. Поэтому в помещении кухни должна быть хорошая вентиляция, для чего
необходимо держать открытыми естественные вентиляционные отверстия или
должно быть установлено механическое вентиляционное устройство.
При интенсивном и продолжительном использовании прибора может по-
требоваться дополнительная вентиляция (открывание окна и эффективное про-
ветривание или включение механического вентиляционного устройства).
Установка
Вид климатического исполнения УХЛ4 по ГОСТ 15150.
Плита относится к приборам класса 1 – свободная установка.

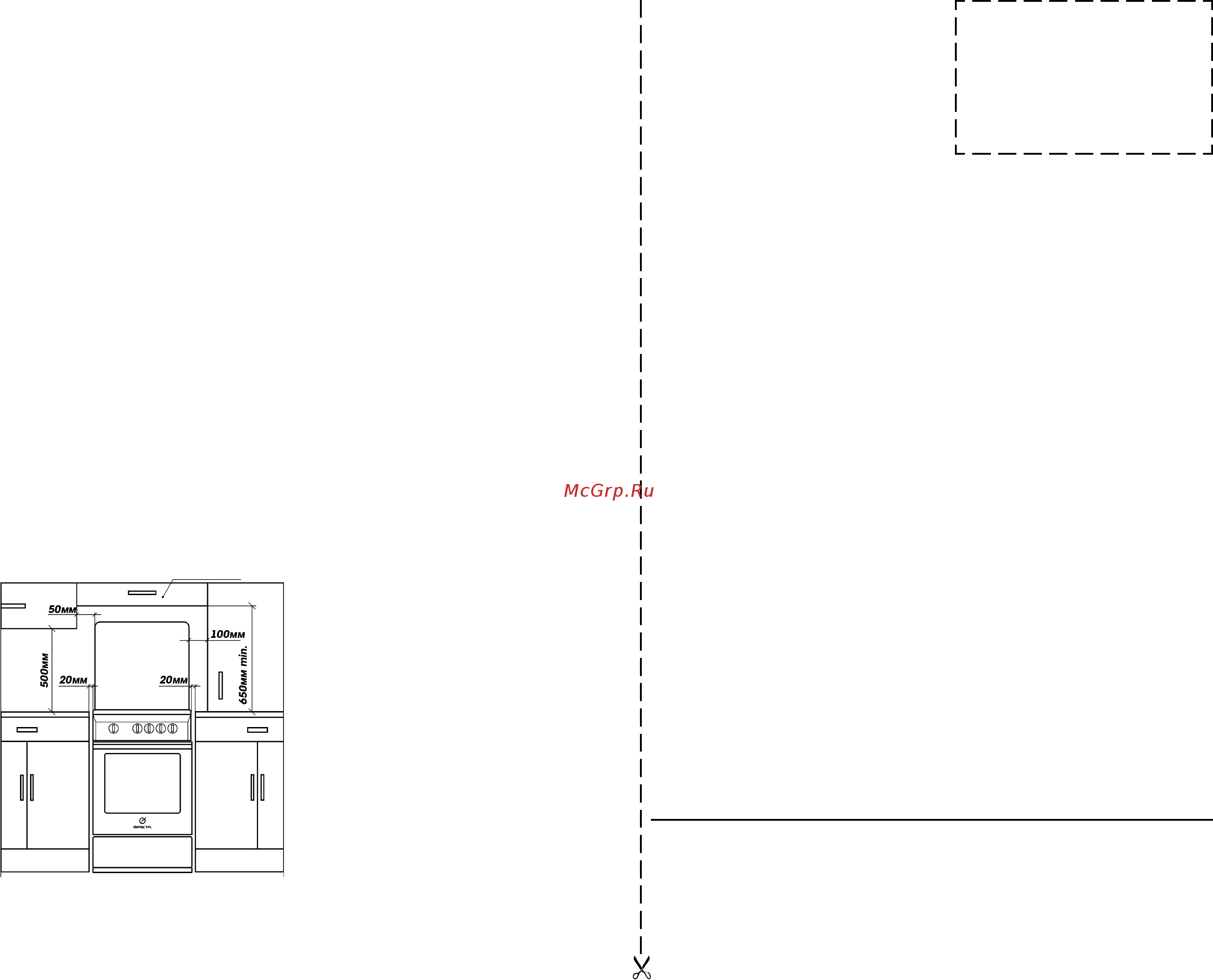

Размещение плиты между мебелью показано на рис. 1.
Рис.1 Установка плиты между мебелью
Плита может встраиваться только до высоты рабочей поверхности мебели,
т.е. около 850мм от пола.
Прилегающие плоскости мебели должны быть термостойкими, способными
выдержать температуру 100°С.
25
Уповноважений представник ПАТ «Грета» в Російській Федерації:
- ТОВ "Грета", 308007, м. Білгород, пр-т Б. Хмельницького, 131,
оф. 2,32., тел. +7(4722) 200-658, 200-659, 317-062.
e - mail: SergeyBershak@mail.ru;
Імпортер в Російській Федерації:
- ЗАТ "ВАЮР" 347800, Ростовська обл., м. Каменськ-Шахтинський, вул.
Профільна, 33. Тел./факс (86365) 22-888.
www.vaur.ru, e - mail: vaur_o@mail.ru.
Линия отреза
ЛИСТОК ВІДГУКУ
СПОЖИВАЧІВ
ПЛИТА ПОБУТОВА
Дата пуску в експлуатацію
«_____» ___________________ 20 ___ р.
1. Ре
зультат зовнішнього огляду
при отриманні плити споживачем
________
______________________________________________________________
______________________________________________________________________
______________________________________________________________________
2. Стан тари _________________________________________________________
______________________________________________________________________
3. Механічні ушкодження плити в результаті
транспортування _____________________________________________________
______________________________________________________________________
______________________________________________________________________
______________________________________________________________________
______________________________________________________________________
4. Зауваження до якості виготовлення плити __________________________
______________________________________________________________________
______________________________________________________________________
______________________________________________________________________
5. Інші зауваження ___________________________________________________
______________________________________________________________________
______________________________________________________________________
Підпис власника _____________________________________________________
6. Домашня адреса, телефон _________________________________________
___________________________________________________________________
___
7. Адреса завода-виробника: 84205, Україна,
м. Дружківка, Донецької обл., вул. Чайковського, 1.
Просимо заповнити і відправити листок на адресу заводу,
це допоможе випускати плити вищої якості
ПАТ «Грета» сервісна служба 0(06267) 4U25U94, завод 4U21U71
www.greta.ua
