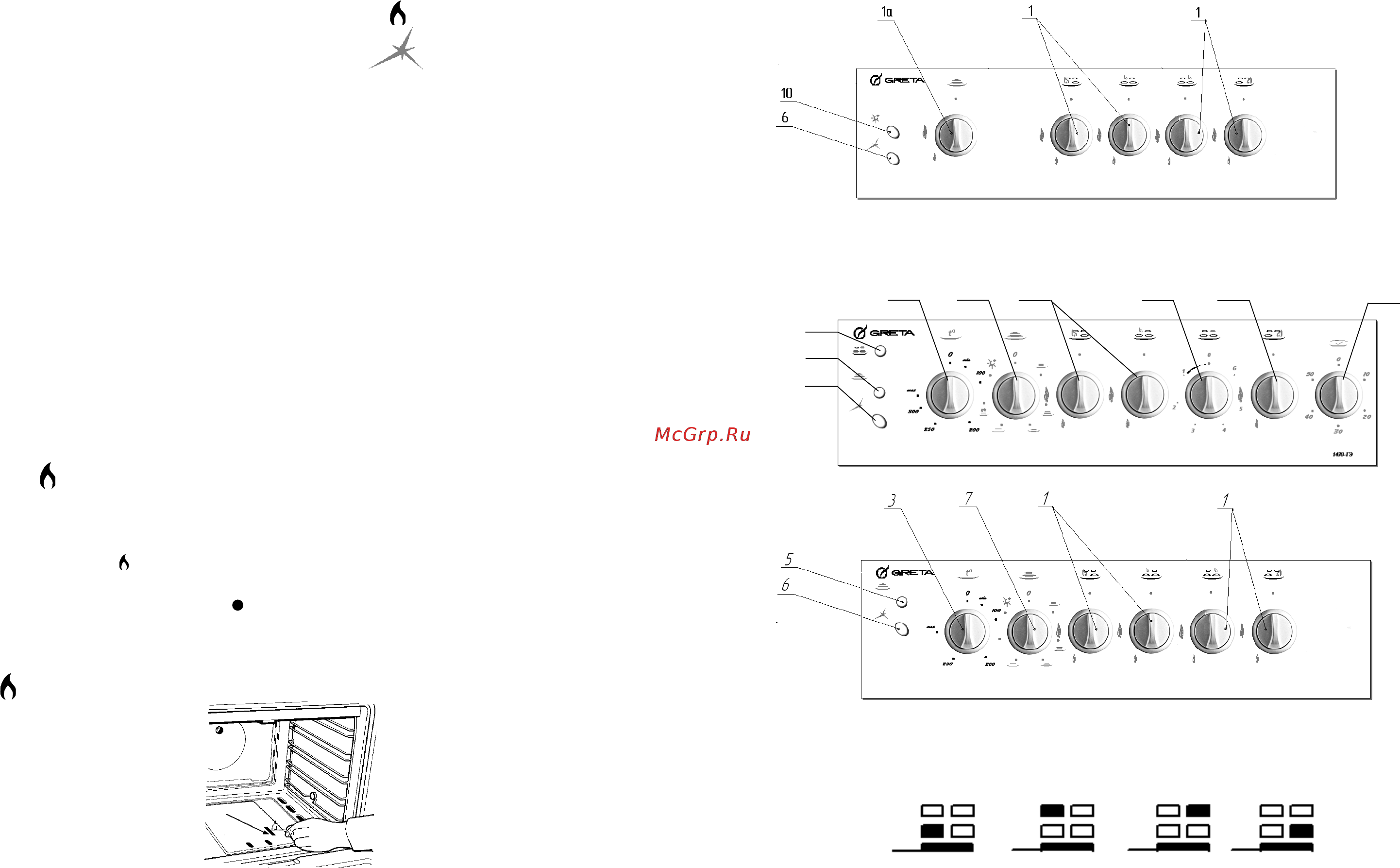

Greta 600-13 [16/28] Порядок работы
![Greta 600-13 [16/28] Порядок работы](/views2/1125786/page16/bg10.png)
16
Включення газових пальників столу з системою газ-контроль
Натиснути і повернути проти годинникової стрілки ручку, відповідну пальни-
ку, що використовуэться, встановити її в положення
«максимальне полум,я»
і піднести запалений сірник або включити кнопку
електророзпалу , для
плит з електророзпалом. Ручку крану тримайте натиснутою не менше 10 секунд,
щоб пристрій встиг спрацювати.
УВАГА! Якщо пальник після закінчення 10 секунд не запалився, то цей
пристрій не слід більше приводити в дію і спробувати ще раз можна не
раніше, чим через 1 хвилину.
Включення електричної конфорки столу.
Електроконфорка управляється перемикачем (див. мал. 9). Щоб включити
конфорку, необхідно встановити ручку перемикача потужності в потрібне поло-
ження, обертаючи проти ходу годинникової стрілки.
Для виключення конфорки необхідно плавно зменшувати потужність, оберта-
ючи ручку перемикача по ходу годинникової стрілки до відмітки «0» - відключено.
Контрольна лампочка горить впродовж всієї роботи конфорки.
Газова духовка
Перед первинним користуванням духовкою, її потрібно вимти теплою водою
з миючим засобом, протерти насухо, після чого ввімкнуть і протягом півгодини
прогріти для вигорання залишків масла і т. п.
- включення пальника духовки
Щоб розпалити пальник духовки, необхідно піднести запалений сірник до
запального отвору (мал. 10) і провернути відповідну ручку крану в положення
«максимум»
.
Регулювання інтенсивності горіння здійснюєься подальшим поворотом руч-
ки крану проти ходу годинникової стрілки - при цьому не повинне статися ви-
падкове згасання пальника. При повороті до упору пальник працюватиме на
мінімальному полум’ї .
Щоб вимкнути пальник, необхідно повернути ручку крану по ходу годиннико-
вої стрілки до упору, в положення « » закрито.
- включення газового пальника духовки з системою газ-контроль
Щоб розпалити пальник духовки, необхідно піднести запалений сірник до за-
пального отвору (мал. 10) і повернути відповідну ручку крану в положення «мак-
симум»
.
Мал. 10 Запалення газового пальника духовки
Переконатися візуально, через отвір в дні духовки, що пальник запалений.
Після запалення ручку слід тримати натиснутою не менше 15 секунд для про-
грівання датчика пристрою.
УВАГА! Якщо пальник після закінчення 15 секунд не запалився, то цей
пристрій не слід більше приводити в дію і перед кожною наступною спро-
41
ПОРЯДОК РАБОТЫ
Панель управления для плит мод. 600
Рис. 8 Панель управления
Панель управления для плит мод.600-ГЭ
4
1
2
1
3
5
6
7
8
Рис 9 Панель управления
Описание ручек, расположенных на панели управления (см. рис. 8, 9)
- ручка включения газовых горелок стола поз. 1
Горелки стола
Передняя левая Задняя левая Задняя правая Передняя
- ручка включения эл.конфорки поз.2
Вращая ручку против часовой стрелки, можно выбрать следующие функции:
0 выключено; с 1 по 6 минимальная и максимальная мощность.
- ручка включения газовой горелки духовки поз.1а
