34
Если плита имеет устройство автоматического контроля пламени горелок
стола или духовки при подсоединении необходимо установить фильтр (входит в
комплект поставки), как указано на рис.3, 4.

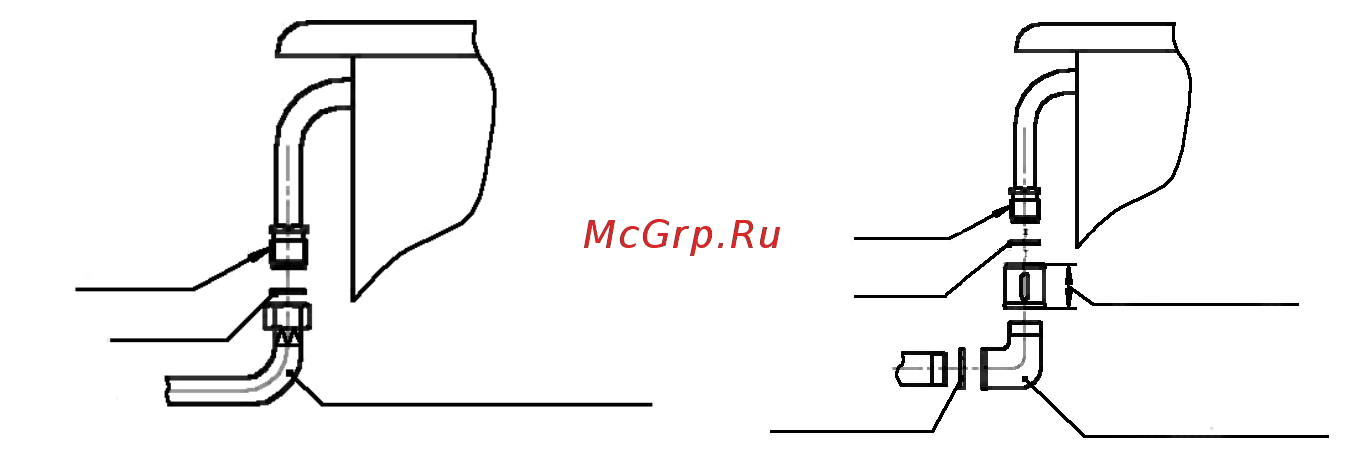

Рис.3 Подсоединение гибким
газовым шлангом с накидной гайкой
Рис.4 Жесткое подсоединение
G 1/2”
прокладка
G 1/2”
рукав соединительный
гибкий с накидной гайкой
30 max
муфта короткая 15
ГОСТ 8954*75
Угольник G 1/2
90
0
*2*15 ГОСТ 8946*75
контргайка 15
ГОСТ 8968*75
прокладка
(фильтр)
(фильтр)
При подключении плиты к баллону со сжиженным газом, отрегулируйте его
давление в соответствии с действующими нормами техники безопасности.
Внимание!
Для безопасной работы оборудования убедитесь, что давление газа и
настройка плиты соответствуют данным, указанным в таблице 1 «Харак-
теристики горелок и сопел».
Подсоединение газовым шлангом
Подсоединение газовым шлангом осуществляется с помощью штуцера
Ф 8мм – для сжиженного газа
Ф 13мм - для природного газа
При этом должны соблюдаться следующие требования:
- шланг по всей длине не должен касаться частей плиты,
температура которых превышает 50°С
- длина шланга должна быть не более 1500 мм.
- шланг не должен быть растянут и перекручен, иметь изгибы и трещины
- шланг не должен ничем прижиматься и соприкасаться с подвижными дета-
лями и предметами, имеющими острые края
- шланг по всей длине должен быть доступен для осмотра и контроля со-
стояния
Шланг и дополнительные присоединительные детали должны соответство-
вать местным стандартам.
Проверьте плотность посадки шланга с обеих сторон и зафиксируйте его
зажимами. Если хотя бы одно из условий не выполняется, используйте гибкие
металлизированные трубы.
Подсоединение гибкой металлизированной трубой или гибким присо-
единительным шлангом с накидной гайкой (рис.3)
Гибкая металлизированная труба подсоединяется к тому же выводу с наруж-
ной резьбой G1/2``. Используйте только трубы и прокладки, соответствующие
национальным стандартам. Полная длина трубы не должна превышать 2000мм.
После подсоединения удостоверьтесь, что труба не касается движущихся пред-
метов и не пережата. Подсоединение см. рис. 3.
Жесткое подсоединение (рис.4)
Газовая труба подсоединяется к выводу с наружной резьбой G1/2`` с помо-
щью дополнительных деталей, соответствующих национальным стандартам.
Полная длина трубы не должна превышать 2000мм.
Метод проверки стабильной работы горелок.
