36

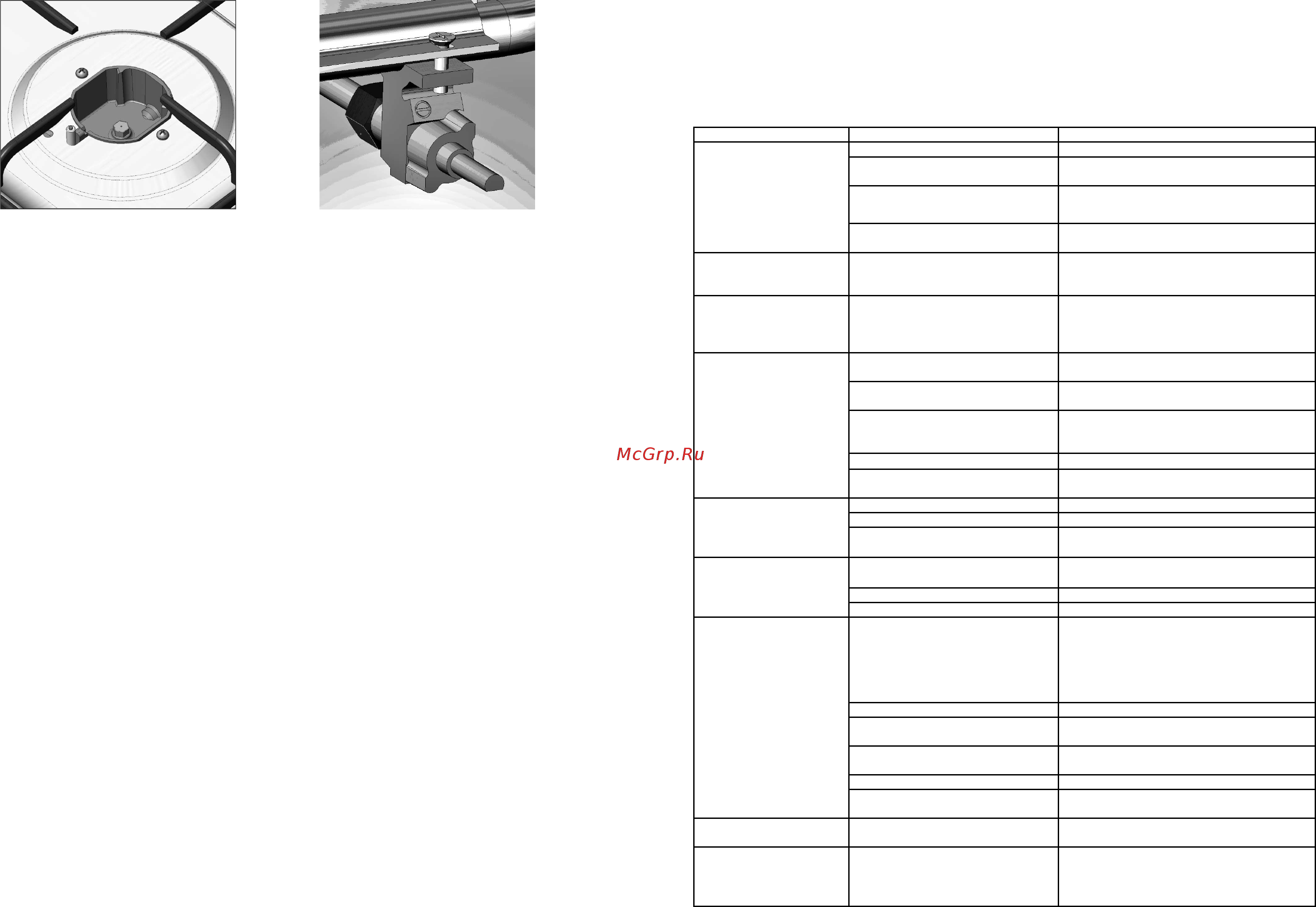

Рис.5 Сопло S7 в корпусе
сопла
Рис.6 Кран газовый с винтом
малого пламени
Регулировка минимального пламени горелок стола.
а) снять стаканы и ручки кранов - будьте осторожны, не повредите их;
б) через отверстие в панели управления, повернуть регулировочный винт
крана (расположен сбоку см. рис 6) по часовой стрелке до упора;
в) восстановить все детали плиты в обратном порядке;
г) зажечь горелку стола, установить ручку в положение «малое пламя»;
д) пламя должно быть малым, но устойчивым, без проскоков;
е) при быстром повороте крана от максимального значения к минимально-
му, пламя не должно погаснуть;
замена сопла горелки духовки (для плит с газовой духовкой)
а) снять кожух задний, выкрутив саморезы;
б) открутить саморез, который крепит корпус сопла;
в) осторожно вынуть газопровод горелки духовки из задней стенки, отвести
его в сторону на себя на расстояние 150-200мм, не нарушая соединения
гайка-корпус сопла и гайка-кран газовый;
г) с помощью ключа S7 заменить сопло в корпусе сопла;
д) собрать все детали в обратном порядке.
регулировка минимального пламени горелки духовки (для плит с газовой
духовкой)
а) снять стакан и ручку крана - будьте осторожны, не повредите их;
б) винт крана «малое пламя» (расположен сбоку см рис. 6) закрутить по ча-
совой стрелке до упора;
в) собрать все детали в обратной последовательности;
г) зажечь горелку духовки и подержать на максимальном пламени не менее
10 минут, затем установить ручку в положение «малое пламя»;
д) пламя должно быть малым, но устойчивым, без проскоков;
е) при быстром повороте крана от максимального значения к минимальному и
при резком открывании и закрывании двери духовки пламя не должно погаснуть.
ВНИМАНИЕ! После подключения нужно проверить герметичность всех
соединений, используя мыльный раствор. Запрещается применять для
проверки герметичности открытый огонь.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Плита соответствует следующим нормативным документам:
- Техническому регламенту «О безопасности аппаратов, работающих на га-
зообразном топливе»;
- Техническому регламенту «Об электромагнитной совместимости оборудования»;
- Техническому регламенту «О безопасности низковольтного электрического
оборудования».
21
Складування плит в упаковці повинне здійснюватися не більше ніж в три яру-
си по висоті.
Доставка плит до місця монтажу здійснюється в упаковці.
Забороняється захоплення плит за ручку дверей духовки і трубу колектора
при перенесенні.
МОЖЛИВІ НЕСПРАВНОСТІ І МЕТОДИ ЇХ УСУНЕННЯ
Таблиця 4 Можливі несправності і методи їх усунення
Що відбувається Вірогідні причини Метод усунення
1. Не горить, в’яло або
нерівномірно горить
пальник
Занадто малий тиск газу в мережі Звернутися в газопостачальну службу
У канали пальника потрапив бруд
або волога
Прочистити і просушити пальник
Розсікач або кришка встановлені
з перекосом
Правильно встановити деталі пальника
Засмітилося сопло
Тонким дротом або голкою прочистити
сопло
2. Пальник коптить
або горить з відривом
полум’я
Засмітилося сопло
Деформований розсікач
Тонким дротом або голкою прочистити
сопло.
Замінити розсікач
3. Пальник горить
напружено, з відривом
полум’я
Занадто великий тиск газу в
мережі
Правильно встановити деталі пальника.
Звернутися в газопостачальну службу.
Зменшити ручкою подачу газу до
стабілізації горіння.
4. Не спрацьовує
автоматика безпеки
Неправильно виставлений кінець
термопари в полум’ї
* перевірити проміжок від термопари до
вогневого отвору - має бути 2,5-4 мм.
Ручка крану глибоко посаджена в
результаті зовнішньої дії
Переустановити ручку із забезпеченням
ходу стержня 3-3,5мм
Відсутній контакт термопари з
клапаном газового крану
Відкрутити гайку термопари від крану,
зачистити контакти, гайку закрутити і
підтягнути
Несправна термопара * Замінити термопару
Несправний клапан запобіжний
(ел. магнітна пробка)
* Замінити кран з автоматикою безпеки
5.Не працює усе
електрообладнання
Плита не приєднана до ел. мережі Підключити плиту
Обрив шнура живлення *Замінити шнур живлення
Порушення електропостачання
Перевірити електропостачання
Відновити при необхідності
6.Не діє освітлення
духовки
Дефект лампи
Перевірити справність лампи, при
необхідності замінити на аналогічну
Немає контакту лампочки Підкручування лампочки в патроні
Перегоріла лампочка Замінити лампочку
7.Не діє електророзпал
-немає іскри
-є іскра, але не запалює
-немає займання
газу при працюючому
генераторі ел. розпалу
Іскра з розрядника не б’є в
кришку розсікача
Кришка стоїть з перекосом, немає
контакту кришки з розсікачем
Притерти кришку до розсікача
(відцентрувати)
Очистити кришку від забруднень,
просушити її
Пошкоджений дріт розрядника * Замінити розрядник
Зламаний керамічний корпус
розрядника
* Замінити розрядник
Розрядник сильно забруднений
або залитий (вологий)
Почистити і просушити розрядник
Занадто великий тиск в мережі Запалювати при меншій подачі газу
Несправний генератор
ел.розпалу
* Замінити на аналогічний
8. Не обертається рожен
Мотор рожена зупинився в
«мертвій точці»
При включенні ручкою повернути багнет в
будь-яку сторону
9. Не обертається
або клинить стержень
газового крану,
відчувається запах газу
У кран потрапило чужорідне тіло,
недостатньо мастила в конусній
парі газового крану
* Очистити і змастити газовий кран
* Крани необхідно змащувати один раз в
три роки
