42

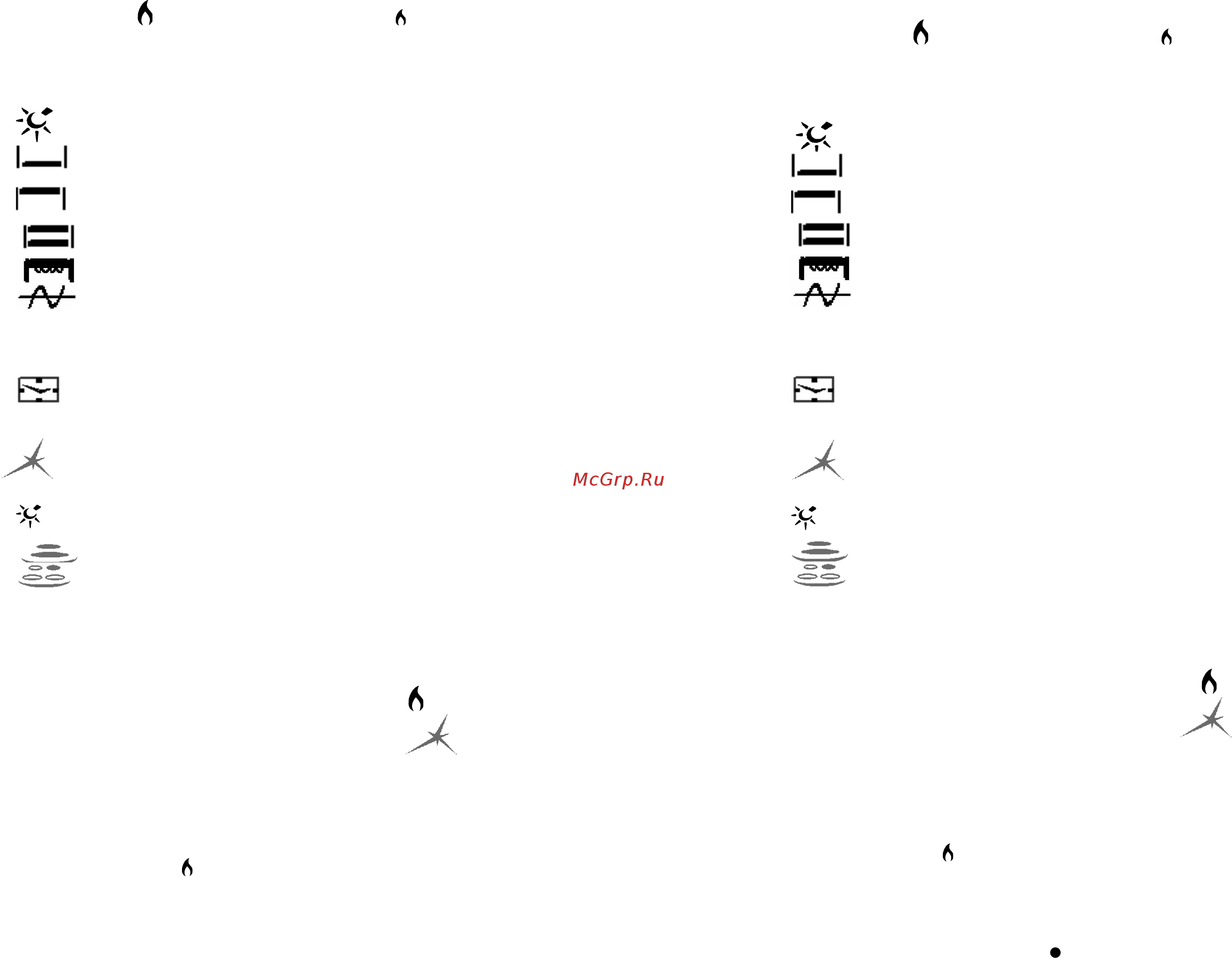

Вращая ручку против часовой стрелки, можно выбрать следующие функции:
0 выключено; - максимальная подача газа; - минимальная пода ча газа.
- ручка переключателя мощности электрической духовки поз. 7
Вращая ручку против часовой стрелки, можно выбрать следующие символы:
0 духовка выключена;
освещение духовки, которое остается включенным во время всех операций;
включение нижнего нагревательного элемента;
включение верхнего нагревательного элемента;
включение верхнего и нижнего нагревательного элемента
` включение ТЭН`гриля с вертелом (при наличии);
– ручка управления датчиком-реле температуры поз. 3
min
max установка различных температурных режимов от 50°С до 290°С
ручка управления таймером механическим поз. 8 (при наличии).
Описание выключателей и контрольных лампочек (см. рис.8, 9)
-кнопка включения электрического розжига газовых горелок стола поз.6
(при наличии);
- кнопка включения подсветки духовки поз.10 (при наличии);
- контрольная лампочка нагревателей электрической духовки поз.5;
– контрольная лампочка эл.конфорки стола поз.4 (при наличии);
Когда загорается контрольная лампочка - это означает, что нагревательные
элементы (эл.конфорка, ТЭНы духовки - один или оба) включены.
Включение газовых горелок стола
Нажать и повернуть против часовой стрелки ручку, соответствующую ис-
пользуемой горелке, установить её в положение
«максимальное пла мя» и
поднести зажженную спичку или включить кнопку
электророзжига , для
плит с электророзжигом.
ВНИМАНИЕ! При отсутствии крышки горелки или рассекателя запре-
щается пользоваться электророзжигом!
Регулировка интенсивности горения производится дальнейшим поворотом
ручки крана против хода часовой стрелки - при этом не должно произойти слу-
чайное погасание горелки. При повороте до упора горелка будет работать на
минимальном пламени .
При погасании пламени горелки (по любой причине) необходимо закрыть
устройство настройки (кран) и предпринять попытку повторного зажигания не
ранее, чем через 1 мин.
Чтобы выключить горелку, необходимо повернуть ручку крана по ходу часо-
15
- ручка включення газового пальника духовки поз.1а
Обертаючи ручку проти годинникової стрілки, можна вибрати наступні функції:
0 - вимкнено; - максимальна подача газу; - мінімальна подача газу.
- ручка перемикача потужності електричної духовки поз. 7
Обертаючи ручку проти годинникової стрілки, можна вибрати наступні символи:
0 - духовка вимкнена;
освітлення духовки - залишається включеним під час усіх операцій;
включення нижнього нагрівального елементу;
включення верхнього нагрівального елементу;
включення верхнього і нижнього нагрівального елементу
- включення ТЕН-гриля з роженом (за наявності);
- ручка керування датчиком-реле температури поз. 3
min
max - установка різних температурних режимів від 50°С до 290°С
- ручка керування таймером механічним поз. 8 (за наявності).
Опис вимикачів і контрольних лампочок (див. мал. 8, 9).
- кнопка включення електричного розпалу газових пальників столу поз.6
(за наявності);
- кнопка включення освітлення духовки поз.10 (за наявності);
- контрольна лампочка нагрівачів електричної духовки поз.5.
– контрольна лампочка конфорки столу поз.4 (за наявності).
Коли вмикається контрольна лампочка - це означає, що нагрівальні елемен-
ти (ел. конфорка, ТЕН духовки один чи обидва) включені.
Включення газових пальників столу.
Натиснути і повернути проти годинникової стрілки ручку, відповідну пальни-
ку, що використовується , встановити її в положення
«максимальне полум,я»
і піднести запалений сірник або включити кнопку
електророзпалу , для
плит з електророзпалом.
УВАГА! За відсутності кришки пальника або розсікача забороняється
користуватися електророзпалом!
Регулювання інтенсивності горіння здійснюється подальшим поворотом руч-
ки крану проти ходу годинникової стрілки - при цьому не повинне статися ви-
падкове згасання пальника. При повороті до упору пальник працюватиме на
мінімальному полум’ї .
При згасанні полум’я пальника (з будь-якої причини) необхідно закрити при-
стрій налаштування (кран) і зробити спробу повторного запалення не раніше
чим через 1 хв.
Щоб вимкнути пальник, необхідно повернути ручку крану по ходу годиннико-
вої стрілки до упору, в положення « » закрито.
