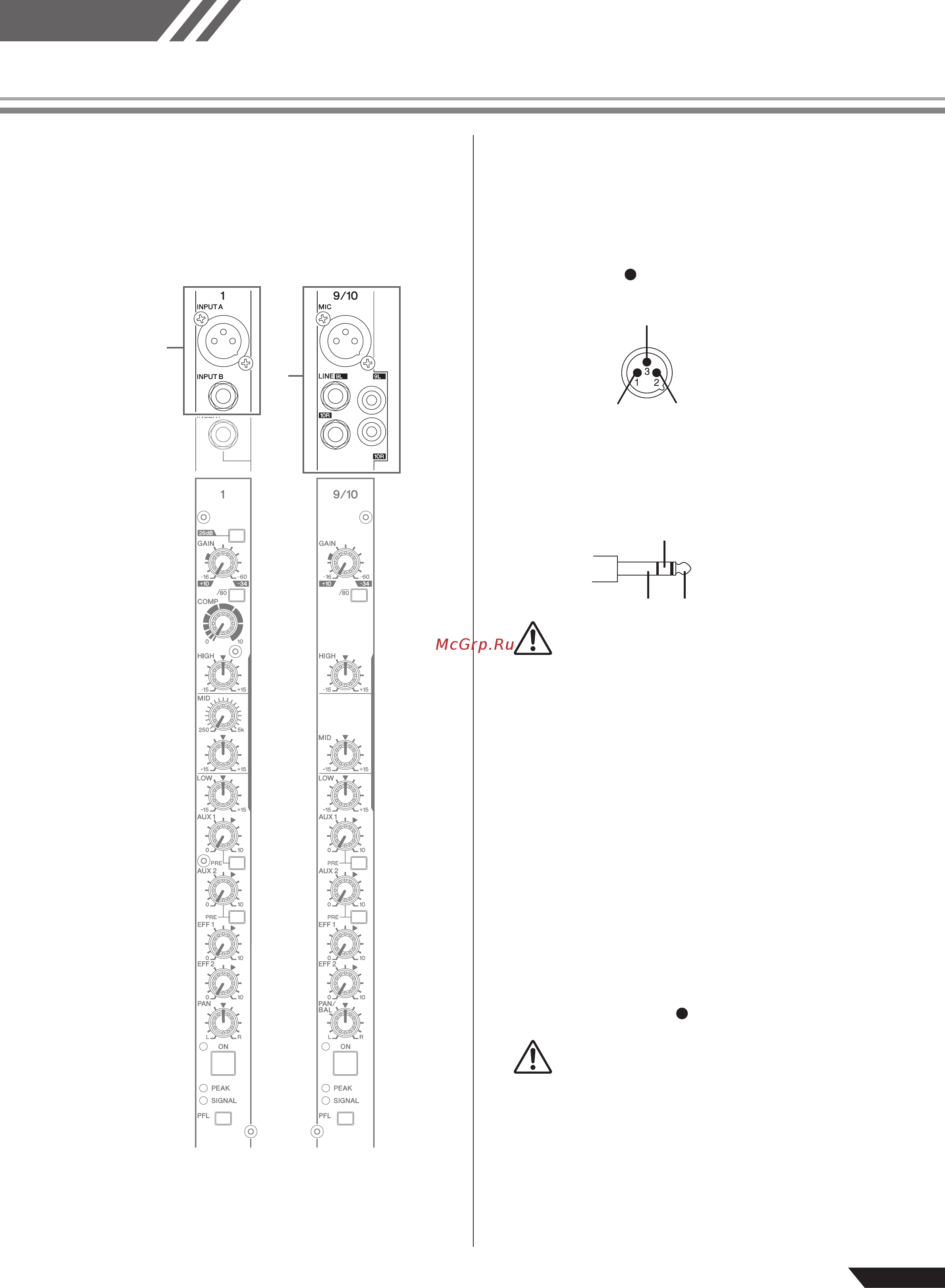

Справочное Руководство Панель управления и задняя панель Контроллеры на каждом канале О Гнезда IN PUT А и INPUT В каналы 1 8 Вы можете подключить источник входного сигнала к любому гнезду Убедитесь что переключатель 26 дБ 0 установлен в положение соответствующее типу подключаемого устройства INPUT А Каналы Каналы 1 6 9 10 и 15 16 Моно Стерео XLR сбалансированный микрофонный вход 1 земля 2 сигнал 3 сигнал Если Вы подключаете конденса торный микрофон убедитесь что установили переклю чатель PHANTOM в положение ON фантомное питание включено Сигнал холодный Земля Сигнал горячий INPUT В Сбалансированный линейный вход штекерного TRS Т горячий R холодный S земля типа Можно подавать сбалансированный или несбалансированный входной сигнал R Сигнал 8 3емля Т Сигнал При использовании фантомного питания не подключайте никаких других устройств кроме конденсаторных микро фонов к входным гнездам ХЬИ Другие устройства могут быть повреждены при поступлении на них фантомного питания Эта предосторожность не относится к сбаланси рованным динамическим микрофонам так как на них не влияет фантомное питание ПРИМЕЧАНИЕ На любом из каналов Вы можете использовать INPUT А или INPUT В нонеобавместе Пожалуйста используйте для подключения только одно из этих гнезд на каждом канале Гнезда LINE MIC Каналы 9 10 15 16 Это входные стерео гнезда Используйте их чтобы подклю чать стерео устройства типа стерео синтезатора или CDплеера или микрофонов Гнезда LINE Несбалансированные стерео входы На каждой канальной паре это штекерные гнезда и гнезда типа RCA Гнезда MIC XLR сбалансированное стерео входное гнездо микро фонного уровня Если Вы подключаете конденсаторный микрофон убедитесь что включили фантомное питание переключатель PHANTOM установлен в положение ON При использовании фантомного питания не подключайте никаких других устройств кроме конденсаторных микро фонов к входным гнездам ХЬИ Другие устройства могут быть повреждены при поступлении на них фантомного питания Эта предосторожность не относится к сбаланси рованным динамическим микрофонам так как на них не влияет фантомное питание ПРИМЕЧАНИЕ На любом из каналов Вы можете использовать LINE или MIC но не оба вместе Но помните что уровни нельзя установить независимо ЕМХ5016CF Руководство пользователя 9
