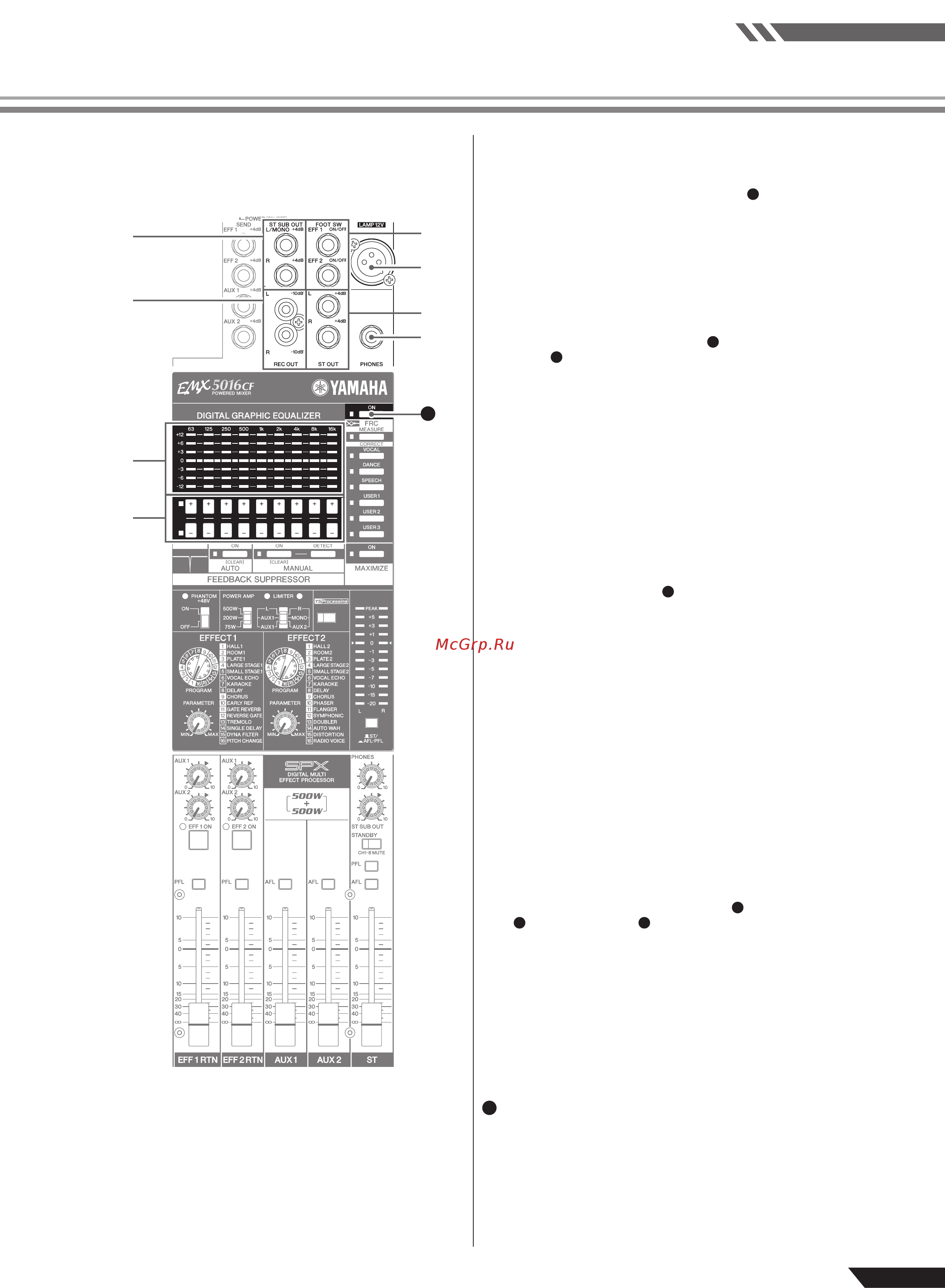

Справочное Руководство Панель управления и задняя панель Мастер секция Гнезда ST SUB OUT Несбалансированные смикшированный танавливается Управления штекерные стерео контроллером Обычно гнезда сигнал эти ST Ln SUB гнезда R OUT которые уровень ф в используются выводят которого секции для ус Мастер подключе ния с внешним микшером или дополнительной SR системой Гнезда REC OUT Эти несбалансированные RCA типа выходные гнезда могут использоваться для подачи основного выходного стерео сигнала на внешнее записывающее устройство DAT или кассетный магнитофон Гнезда выводят стерео сигнал до регулировки мастер фейдером ST и графическим эквалай зером Поскольку сигнал не регулируется этими контрол лерами сделайте соответствующие установки уровня на внешнем устройстве записи Гнездо EFF1 2ON OFF Это штекерное входное гнездо служит для подключения отдельно приобретаемой педали FC5 Педальный переключа тель может использоваться как альтернатива переключателю ON для включения выключения внутреннего процессора эффектов Гнезда ST OUT Несбалансированные штекерные гнезда выводят смикширо ванный стерео сигнал 1и R уровень которого устанавлива ется мастер фейдером ST ф Обычно эти гнезда использу ются для подключения к усилителю мощности или активной акустической системе Гнездо PHONES Гнездо для наушников Это сбалансированное выходное стерео гнездо штекерного типа ф Гнездо LAMP 3TOXLR 3 контактное выходное гнездо для подключения отдельно приобретаемой лампы ПРИМЕЧАНИЕ Совместимые лампы 12 В постоянного или переменного тока максимум 5 Вт Питание 12 В подается на контакты 2 иЗ Контакт 1 не задействован Дисплей GEQ Графический Эквалайзер Отображает установки GEQ Этот 9 ти полосный GEQ регули рует частотные характеристики выходного сигнала стерео шины поступающего на гнезда ST OUT гнезда ST SUB OUT и гнезда SPEAKERS Переключатели GEQ Эти переключатели увеличивают или уменьшают усиление каждой частотной полосы на 12 дБ Центральные частоты для полос 63 125 250 500 1 кГц 2 кГц 4 кГц 8 кГц и 16 кГц Значения усиления ОдБ 1 5дБ ЗдБ 4 5дБ 6дБ 9дБ и 12дБ Для промежуточных ненапечатанных значений горящие верхний и нижний индикаторы Например горящие индикаторы 0 и 3 указывают значение 1 5дБ ф Переключатель GEQ ON Включает выключает графический эквалайзер Выключатель горит когда эквалайзер включен ЕМХ5016CF Руководство пользователя
