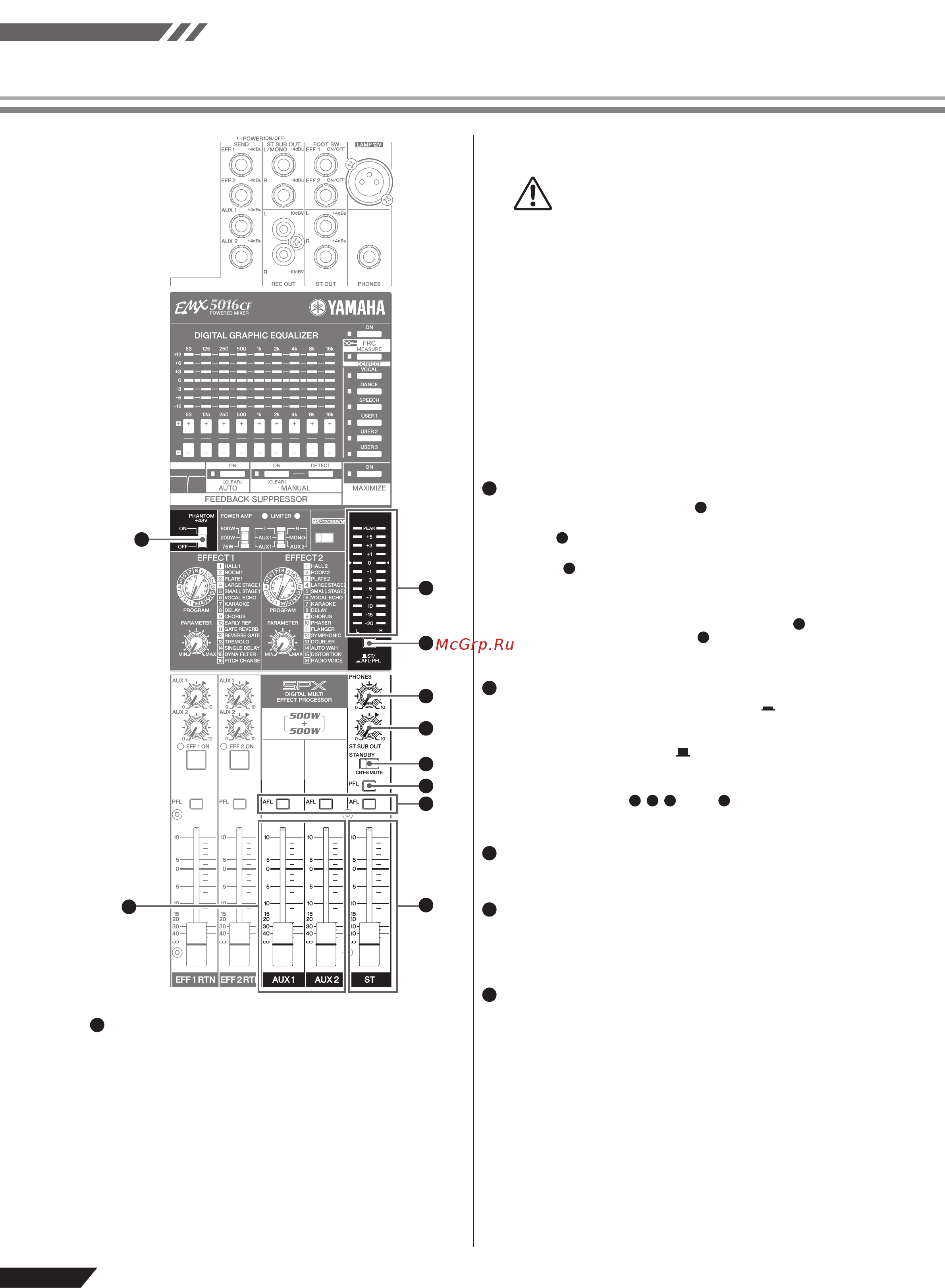

Справочное Руководство rzz Панель управления и задняя панель ПРИМЕЧАНИЕ Когда фантомное питание включено микшер подает пита ние DC 48В на контакты 2 и 3 из всех входных гнезд XLR А Убедитесь что фантомное питание выключено если Вы в нем не нуждаетесь При использовании фантомного питания не подключайте никаких других устройств кроме конденсаторных микро фонов к входным гнездам XLR Другие устройства могут быть повреждены при подаче фантомного питания Эта предосторожность неотносится к сбалансированным ди намическим микрофонам так как на их работу фантомное питание не влияет Чтобы избежать повреждения акустических систем убе дитесь что выключили питание непосредственно на ЕМХ и на других усилителях мощности и активных акустических системах перед включением выключением фантомного питания Мы также рекомендуем установить на минимум все контроллеры выходного уровня канальные фейдеры мастер фейдер ST фейдеры AUX1 2 и т д перед включе нием выключением фантомного питания чтобы избежать риска получения громких шумов которые могут привести кпотереслуха или повреждению устройства ф Индикаторы LEVEL Если переключатель 5Т АР1 РРЕфустановлен на ST инди каторы показывают уровни выходных сигналов Ln R гнезд ST OUT Если переключатель ST AFL PFL установлен на AFL PFL индикаторы показывают выходной уровень гнезда PHONES ПРИМЕЧАНИЕ Обратите внимание что сигнал выводящийся через гнезда ST OUT также проходит через внутренний усили тель азатем выводится на гнезда SPEAKERS Следите за индикаторами LIMITER чтобы уровень на гнездах SPEAKERS не превышал максимума Переключатель ST AFL PFL Если переключатель установлен на AFL PFL индика торы LEVEL показывают выходной уровень гнезда PHONES который регулируется контроллером PHONES Если пере ключатель установлен на ST М индикаторы показывают выходной уровень гнезд ST OUT после его регулировки мастер фейдером ST Переключатели PFL ф ф и AFL выбирают микс который будет контролироваться через гнездо PHONES ф Регулятор PHONES Управляет выходным уровнем сигнала гнезда PHONES Ф Регулятор ST SUB OUT Управляет уровнем сигнала гнезд ST SUB OUT ПРИМЕЧАНИЕ Не влияет на сигнал выходных гнезд ST OUT и SPEAKERS Переключатель STANDBY Этот переключатель заглушает вход на каналы 1 8 Горящий Выключатель PHANTOM и Индикатор переключатель указывает что заглушка включена Обратите Этот выключатель включает выключает фантомное питание внимание что заглушка не влияет на каналы 9 10 15 16 Индикатор горит когда фантомное питание включено Если ПРИМЕЧАНИЕ Вы включаете фантомное питание микшер подает питание на микрофонные входные гнезда XLR на всех каналах гнезда INPUT В на каналах 1 6 и гнезда MIC на парах каналов 7 8 9 10 Используйте фантомное питание при работе с кон денсаторными микрофонами ЕМХ5016CF Руководство пользователя При использовании микшера для живых концертов Вы можете заполнять промежутки между номерами включая заглушку и подавая музыкальный фон от CD плеера или другого подобного устройства подключенного к каналам 9 10 15 16
