Содержание

• E yamaha 1
• Микшер усили 1
• Руководство пользоват 1
• Инструкции по безопасности 2
• Предупреждающие знаки 2
• Внимание 3
• Меры предосторожности 3
• Осторожно 3
• Пожалуйста внимательно прочитайте перед началом эксплуатации устройства 3
• Интерференция от сотовых телефонов 4
• Основы работы с микшером стр 7 4
• Руководство пользователя 4
• Справочное руководство стр 19 4
• Это руководство разделено на два следующих раздела 4
• Краткое руководство 5
• Основы работы с микшером 5
• Панель управления и задняя панель 9 5
• Подготовка к работе 3 5
• Подключение акустических систем 29 5
• Поиск неисправностей 4 5
• Полнофункциональная работа 5
• С микшером 2 5
• Содержание 5
• Справочное руководство 5
• Технические характеристики 5 5
• Установка в рэк стойку 32 5
• Установка сео с функцией ерс 30 5
• Включение и выключение устройства 6
• Внутренний усилитель мощности стр 25 6
• Входные каналы стр 19 6
• Высококачественные цифровые эффекты стр 22 6
• Графический эквалайзер и frc стр 30 6
• Для включения питания нажмите выключатель power 6
• Компрессоры стр 18 6
• Перед включением микшера 6
• Подавитель обратной связи стр 25 6
• Подключение питания 6
• Подключите входящий в комплект сетевой кабель к разъему ac in на задней панели уст 6
• Подключите сетевой кабель к розетке питания 6
• Ройства 6
• Убедитесь что выключатель power находится в положении off 6
• Характеристики 6
• Для начала подключите две акустических колонки и генерируйте некоторый выходной стерео сигнал обратите внимание что операции и процедуры могут несколько отличаться в зависимости от используемых входных устройств 7
• Краткое руководство 7
• Неправильно 7
• Основы работы с микшером а 7
• Подключите акустические колонки и входные уст ройства микрофоны инструменты и т д 7
• Получение звука на акустической системе 7
• Правильно 7
• Примечание 7
• Если вы используете один или более конденса 8
• Если вы подключили входные устройства к ка налам 1 8 установите переключатель 26дб каждого канала соответственно в положение on или off ж 8
• Краткое руководство 8
• Полностью опустите вниз все канальные фейдеры и мастер фейдер st 8
• Положение l r 8
• Торных микрофонов установите переключатель phantom в положение on 8
• Установите переключатель power амр в верхнее 8
• Включите переключатель on 9
• Включите питание 9
• Задействованных каналах 9
• Мастер фейдером st 9
• Примечание 9
• Соответствующие индикаторы кратко мигали на самых высоких пиковых уровнях 9
• Установите канальные регуляторы gain так чтобы 9
• Установите канальные фейдеры на всех 9
• Установите мастер фейдер st в положение о 9
• Установите общую громкость 9
• Вы можете использовать эффект реверберации чтобы имитировать звук концертного зала или джаз клуба 10
• Для включения процессора эффектов установите 10
• Добавление реверберации 10
• Используйте канальные регуляторы eff1 чтобы установить глубину эффекта для каждого канала 10
• Используйте фейдер eff1 rtn чтобы установить общую глубину эффекта 10
• Переключатель eff1on в положение on 10
• Поверните колесо ввода данных effect 1 program для выбора необходимого типа эффекта 10
• Установите фейдер eff1 rtn в положение о 10
• Использование компрессора для улучшения качества звучания вокала 11
• Компрессор служит для выравнивания входного уровня звука он сокращает уровень гром ких пиков и поднимает низкий уровень сигнала получая в результате более чистый звук где нюансы остаются слышимыми а слова более разборчивыми 11
• Краткое руководство 11
• Основы работы с микшером 11
• Установите регуляторы сомр в соответствующее положение на каждом канале 11
• Введение 12
• Изобилие разъемов что для чего 12
• Место для всего и все на своем месте 12
• Полнофункциональная работа с микшером 12
• Универсальный штекерный разъем 12
• Хьв разъем 12
• Штырьковый разъем рса типа 12
• Как симметричные линии фильтруют помехи 13
• Симметричный и несимметричный сигнал в чем разница 13
• 20 бви 14
• 40 б ви 14
• Бви 14
• В симметричном кабеле три провода 14
• Обви 0 757 14
• Полнофункциональная работа с микшером 14
• Уровни сигналов и децибелы 14
• Как сделать микс лучше 15
• Опустите фейдеры 15
• Полнофункциональная работа с микшером 15
• Пример 1 вокальная баллада с аккомпанирующим фортепьянным трио 15
• Пример 2 фанковый ритм блюз 15
• Создаем микс с чего начать 15
• Использовать ли эквалайзер 16
• Полнофункциональная работа с микшером 16
• Время реверберации и задержки 17
• Модуляционные эффекты фазинг хорус и флэнджер 17
• Обработка звука 17
• Полнофункциональная работа с микшером 17
• Тон реверберации 17
• Уровень реверберации 17
• Выход 18
• Компрессия 18
• Полнофункциональная работа с микшером 18
• Input а 19
• Input в 19
• Гнезда line mic каналы 9 10 15 16 19
• Контроллеры на каждом канале 19
• О гнезда in put а и input в каналы 1 8 19
• Панель управления и задняя панель 19
• Справочное руководство 19
• W h гг 20
• Гнездо insert i o каналы 1 8 20
• О переключатель 26 дб каналы 1 8 20
• О регулятор сомр каналы 1 8 20
• Панель управления и задняя панель 20
• Переключатель 80 20
• Регулятор gain 20
• Фильтр высокой частоты 20
• Индикатор peak 21
• Индикатор signal 21
• Канальный фейдер 21
• Панель управления и задняя панель 21
• Переключатель on 21
• Переключатель pfl предфейдерное прослу 21
• Переключатель pre 21
• Регулятор pan каналы 1 8 21
• Регуляторы aux1 2 pre post 21
• Регуляторы eff1 2 21
• Справочное руководство 21
• Шивание 21
• Эквалайзер high mid и low 21
• Панель управления и задняя панель 22
• Секция цифровых эффектов 22
• Гнезда rec out 23
• Гнезда st out 23
• Гнезда st sub out 23
• Гнездо eff1 2on off 23
• Гнездо phones 23
• Дисплей geq графический эквалайзер 23
• Мастер секция 23
• Панель управления и задняя панель 23
• Переключатели geq 23
• Справочное руководство 23
• Ф гнездо lamp 23
• Ф переключатель geq on 23
• Yamaha 24
• Нинннннни 24
• Панель управления и задняя панель 24
• Aux 1 mono 25
• Aux1 aux2 25
• Панель управления и задняя панель 25
• Переключатель maximize on 25
• Подавитель обратной связи 25
• Примечание 25
• Режим auto 25
• Режим manual 25
• Справочное руководство 25
• Ф индикатор limiter 25
• Ф переключатель power амр 25
• Ф переключатель ys processing 25
• Ф переключатель выходной мощности 25
• Панель управления и задняя панель 26
• Переключатель st afl pfl 26
• Переключатель standby 26
• Ф индикаторы level 26
• Ф регулятор phones 26
• Ф регулятор st sub out 26
• Мастер фейдер st 27
• Панель управления и задняя панель 27
• Переключатели afl постфейдерноепрослу 27
• Переключатель pfl предфейдерное прослу 27
• Примечание 27
• Справочное руководство 27
• Ф фейдеры aux1 и aux2 27
• Шивание 27
• Задняя панель 28
• Панель управления и задняя панель 28
• Подключение акустических систем 29
• Справочное руководство 29
• Х канальное параллельное подключение 29
• Х канальное подключение 29
• Справочное руководство 30
• Установка geq с функцией frc 30
• Установка сео при использовании розового шума 30
• Установка geq с функцией frc 31
• Установка сео при использовании музыкального воспроизведения 31
• Как установить крепления 32
• Справочное руководство 32
• Установка в рэк стойку 32
• Задняя панель размещение емх 33
• Панель управления 33
• Подготовка к работе 33
• Примечание 33
• Справочное руководство 33
• Валась более четко 34
• Внутренний цифровой эффект не 34
• Вы хотите вывести мониторный 34
• Вы хотите чтобы речь прослуши 34
• Звук внезапно прервался 34
• Звук от акустики кажется туск 34
• Звук слабый искаженный или в 34
• Индикатор рс1 горит даже при 34
• Лым вы хотите получить более яркий звук 34
• Нем много шума 34
• Нет звука 34
• Отсутствии на канале обратной связи 34
• Отсутствует питание 34
• Питание внезапно пропадает 34
• Поиск неисправностей 34
• Применяется 34
• Сигнал через акустическую сис тему 34
• Справочное руководство 34
• Общие технические характеристики 35
• Справочное руководство 35
• Технические характеристики 35
• Входные характеристики 36
• Выходные характеристики 36
• Технические характеристики 36
• Список цифровых эффектов 37
• Справочное руководство 37
• Технические характеристики 37
• Эффект 1 37
• Эффект 2 37
• А iг 39
• Блок схема и диаграмма уровня 39
• Гнет 39
• Д зп 39
• Н 1 п 1 1 1 1 1 39
• Http www yamaha co jp manual 40
• Http www yamahaproaudio com 40
• Yamaha 40

Похожие устройства

• Mystery MCO-737 Инструкция по эксплуатации
• Yamaha EMX-512SC Инструкция по эксплуатации
• LG LH-T3526S Инструкция по эксплуатации
• Texas Hobby 400 B Инструкция по эксплуатации
• D-Link DNS-313 Инструкция по эксплуатации
• Elikor Davoline 60 Инструкция по эксплуатации
• Akai TN-3162P Инструкция по эксплуатации
• Champion ВC6612H Инструкция по эксплуатации
• Polaris PAG 1207 Инструкция по эксплуатации
• LG LH-T3525X Инструкция по эксплуатации
• Yamaha MO6 Инструкция по эксплуатации
• Akai TN-1443NS Инструкция по эксплуатации
• D-Link DNS-320 Инструкция по эксплуатации
• Sungarden T 35 M Инструкция по эксплуатации
• Polaris PAG 1204 Инструкция по эксплуатации
• LG LH-T3026X Инструкция по эксплуатации
• Akai TN-1261N Инструкция по эксплуатации
• D-Link DNS-343 Инструкция по эксплуатации
• MTD T/380 B Инструкция по эксплуатации
• Ves 787 Инструкция по эксплуатации

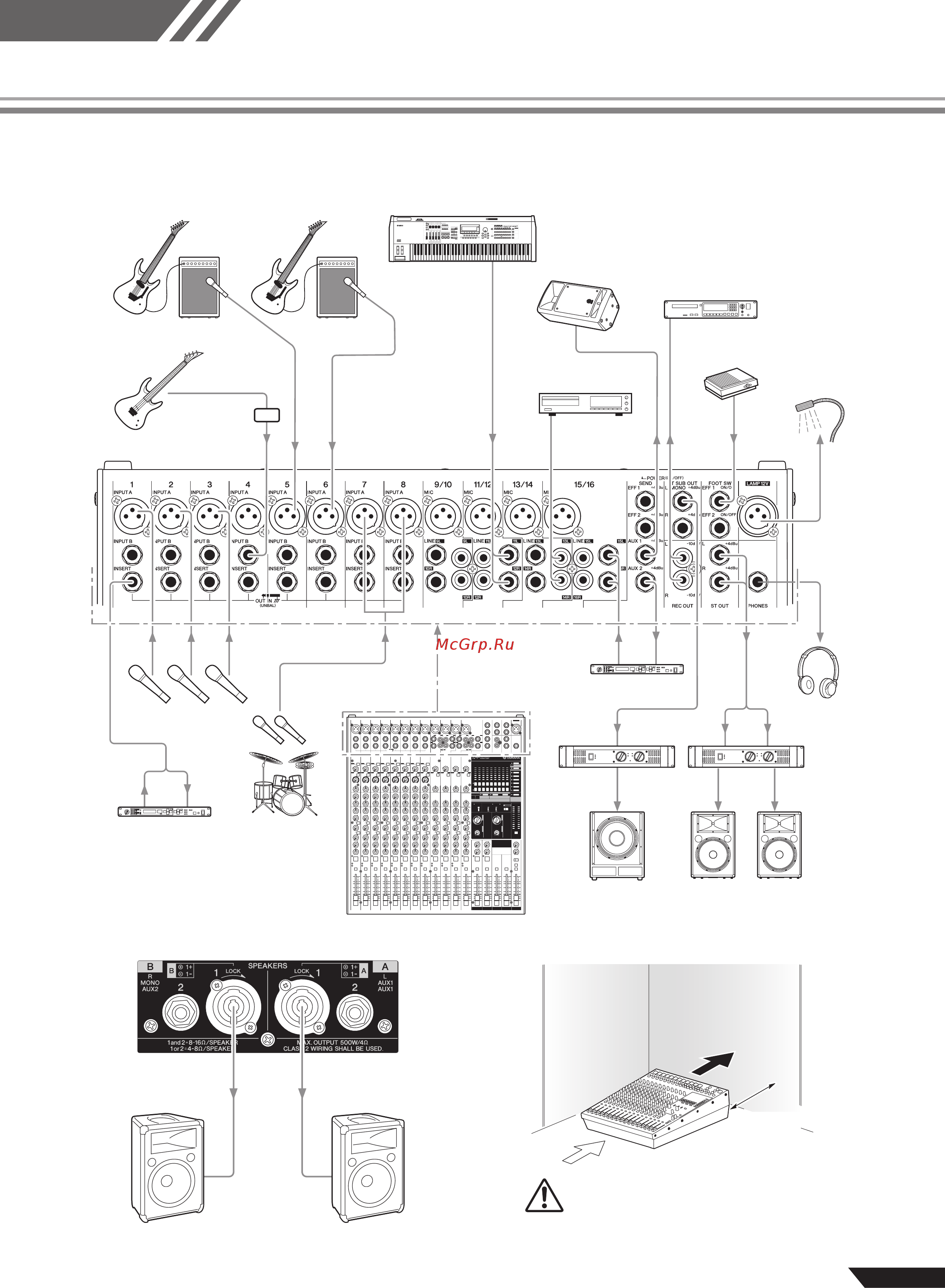

Справочное Руководство Подготовка к работе ПРИМЕЧАНИЕ Панель управления В большинстве случаев достаточно подключить акустические системы к гнездам SPEAKERS на задней панели модуля Но если Вы хотите иметь более мощную звуковую систему Вы можете сделать это подключая усилитель мощности к гнездам ST OUT ST SUB OUT или AUX 1 2 а затем подключить акустичес кие колонки к усилителю мощности Синтезатор Гитара Гитара Записывающее устройство Педальный Мониторная переключатель акустическая YAMAHA FC5 система CD Player Лампа Бас Задняя Панель Размещение ЕМХ Вентиляция микшера расположена впереди и сзади устройства Установите модуль так чтобы вентиляция не блокировалась стенами или предметами ЕМХ5016CF Руководство пользователя
